STG-BEIKIRCH TRZ Basic 4A - Page 10

9
09/24999842

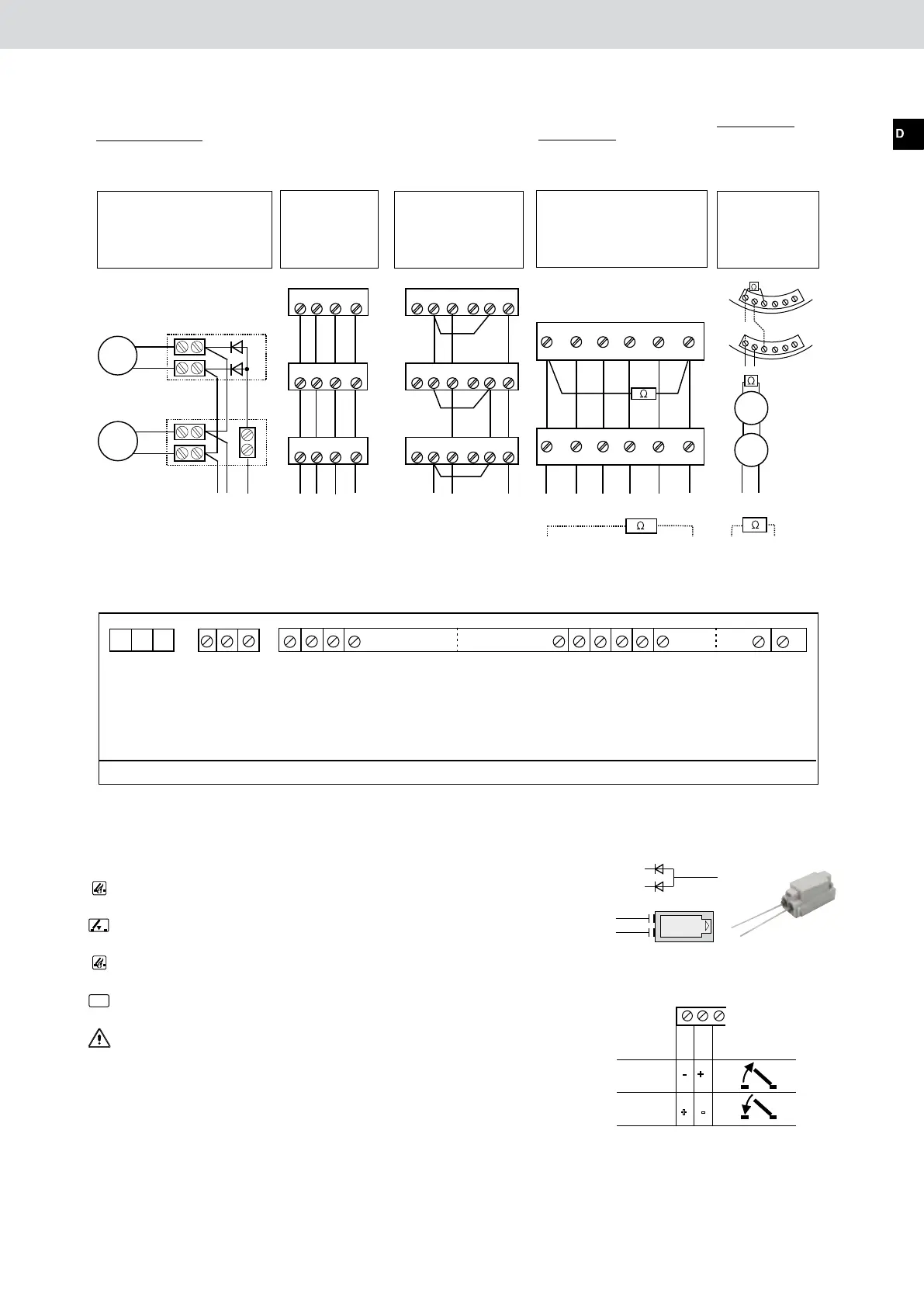

Installation
RWA Treppenraumzentrale TRZ Basic 4A/UP
Legende RBH/3A
Taster RWA-AUF
Taster RWA-ZU
LED RWA-AUF
OK
LED Betrieb OK
LED Störung
Anschlussdose/Junction box
Motor
=
Motor
=
braun
brown
blau
blue
O3
O3
O3
O4
O4
O4
P
P
P
P1
P1
P1
S
S
S
S2
S2
S2
mehrere Lüftungstaster
Auf / Zu gemeinsam = Stop
several vent switches
open / closed together = Stop
mehrere Lüftungs-
taster mit Sicht-
anzeige LTA 25
several vent
switches with
visual display LTA 25
Mehrere Antriebe,
gesamte Stromaufnahme max. 4 A
several drives
total power consumption max. 4 A
1 2 3
8 10 11
8 9 10 11
letzter Antrieb
last drive
Lüftungstaster
Vent switch
Netz/
230 V/50Hz
Mains
Motor 24 V DC
max. 3 A
RWA-Bedienstelle/SHE man. call point
autom. Melder/ autom. detector
6
6
5
5
4
4
8
8
1
1
3
3
12 13 14 15 16 17
mehrere RWA-Bedienstellen RBH/3A
several SHE man. call points RBH/3A
mehrere autom.
Melder
several autom.
detectors
18 19
Leitungsüberwachung:
Überwachungsdioden in der letzten oder
einzigen Anschlussdose einklemmen.
Line monitoring: monitor diodes to connect
in the last or in the unique junction box.
Linienabschluss: in der letzten oder
einzigen RWA-Bedienstelle beiliegenden
Endwiderstand 10k (W) einklemmen.
Line termination: connect provided
10k end resistor (W) in the last or unique
SHE manual call point.
blau
blue
braun
brown
L N PE
1 2 3
8 9 10 11
12 13 14 15 16 17
18 19
Überwachung/
Monitoring
autom. Melder +
-autom. detector
Motor -
Motor +
Anschlussklemmen in der Steuerzentrale
Terminals in the control panel
Keine RWA-Bedienstelle und/oder autom. Melder, Linienabschluss (W) in der Zentrale aufklemmen.
No SHE man. call point and/or autom. detector, connect line termination (W) in the control panel.
Netzleiter/
Neutralleiter/
Schutzleiter/
phase cond.
neutral cond.
PE conductor
Masse /
LED “Lüftung Auf”/
Taste ZU/
Taste AUF/
GND
LED “Vent open”
switch closed
switch open
L ro /ED t LED red
GND
LED gelb/LED yellow
D rLE g ün/ ED r nL g ee
Taste ZU/s switch clo ed
Taste AUF/s t h openwi c
1+
1+
5
5
2
2
4
4
AM/...
AM/...
1
2
3
4
5
6
letzter Melder
last detector
SSD...
UTD...
oder/
MSD...
or
19 18
+
Sockel USB...
Base USB...
1
2
3
4
5
6
1. Melder
1. detector
Linienabschluss: im letzten
oder einzigen autom. Melder
Endwiderstand 10k (W) ein-
klemmen.
Line termination: connect
provided 10k end resistor (W)
in the last or unique
automatic detector.
12 17 18 19
Leitungsüberwachung:
Überwachungsdioden in der letzten
oder einzigen Anschlussdose
einklemmen.
mehrere Antriebe,
gesamte Stromaufnahme
max. 4 A
mehrere
Lüftungs-
taster mit Sicht-
anzeige LTA 25
mehrere Lüftungs-
taster Auf / Zu
gemeinsam = Stop
Linienabschluss: in der letzten
oder einzigen RWA-Bedienstelle
beiliegenden Endwiderstand 10k
(Ω) einklemmen.
Linienabschluss: im
letzten oder einzigen
automatischen Melder
Endwiderstand 10k (Ω)
einklemmen.
mehrere RWA-Bedienstellen
RBH/3A
mehrere
automatische
Melder
Sockel USB...
1. Melder
SSD...
UTD...
oder
MSD...
Anschlussdose
Keine RWA-Bedienstelle und/oder autom. Melder, Linienabschluss (W) in der Zentrale aufklemmen.
RWA-Bedienstelle
automatischer Melder
Lüftungstaster
Motor 24 V DC
max. 3 A
Netz
230 V / 50 Hz
Anschlussklemmen in der Steuerzentrale
Netzleiter
Motor -
Masse GND
autom. Melder +
Neutralleiter Schutzleiter Motor + Überwachung LED “Lüftung Auf” Taste ZU Taste AUF
LED grün
LED rot LED gelb
Taste ZU
Taste AUF
autom. Melder -
Motor
=
Motor
=
letzter Antrieb
braun
braun
blau
blau
letzter Melder
Überwachungsdioden
24 V DC
24 V DC
1 2 3
-
+
-
+
Polung der Motorspannung für Auf/Zu
