STG-BEIKIRCH TRZ Basic 4A - Module Supplémentaire en Option

46 09/24999842
Module supplémentaire en option
L'extension avec le module supplémentaire TRZ/WRMAS Basic est en option et ne fait pas partie des éléments fournis
en standard avec la TRZ-Basic. Veuillez contacter votre revendeur si besoin est.
Détection vent-pluie-alarme-erreur (TRZ/WRMAS-Basic)
Il est possible de connecter les composants suivants:
1 x connexion détecteur vent/pluie VRM 24 V ou détecteur de pluie RM 24 V
1 x transmission libre de potentiel de l'alarme (déclenchement de l'IEFC)
1 x transmission libre de potentiel de l'erreur collective, charge du contact max. 24 V / max. 0,5 A
Installation
Mettre la centrale hors tension (secteur et accu), encher le distanceur de platine sur la platine de base, encher le
module supplémentaire sur la barrette d’extension, établir et vérier les connexions souhaitées, remettre sous tension
(secteur et accu).
Vérier le fonctionnement de la détection vent/pluie
Pas de détection IEFC ni d’anomalie, la DEL verte
OK
est allumée. Actionner la touche O de la touche de ventilation, les
entraînements ouvrent. Humidier la surface de détection de pluie du détecteur météo. Les entraînements ferment. Si la
touche de ventilation dispose d’un voyant pour O, celui-ci clignote. Les fonctions de ventilation sont bloquées pendant la
durée de détection de pluie ou de vent. Déclencher l’IEFC - les entraînements doivent ouvrir lors de la détection de pluie
ou de vent (l’IEFC est prioritaire). An de tester la détection de vent, un courant d’air constant doit être senti pendant
env. 3 minutes par la roue à vent - à cet effet on peut utiliser un sèche-cheveux par ex.. Sinon, le contrôle s’effectue
comme décrit ci-dessus.
Vérier le fonctionnement de l'alarme (IEFC) et une anomalie
Pas de détection IEFC ni d’anomalie, la DEL verte
OK
est allumée. Déclencher l'IEFC. Le contact de fermeture aux
bornes 4 + 5 réagit. La fonction est OK si l’on peut mesurer le passage. Actionner IEFC F (reset), position initiale, pas de
déclenchement IEFC et pas de détection d’anomalie. Simuler une détection d'anomalie en retirant le fusible de l'accu F3,
déclenchement ! Remettre le fusible F3, remettre la centrale à la position initiale et répéter la mise en service complète
de la TRZ Basic. Pas d'erreurs, fonctionnement OK et installation opérationnelle.
Remarque: Encher la platine comme indiqué ci-dessus (borne plate de connexion en haut).

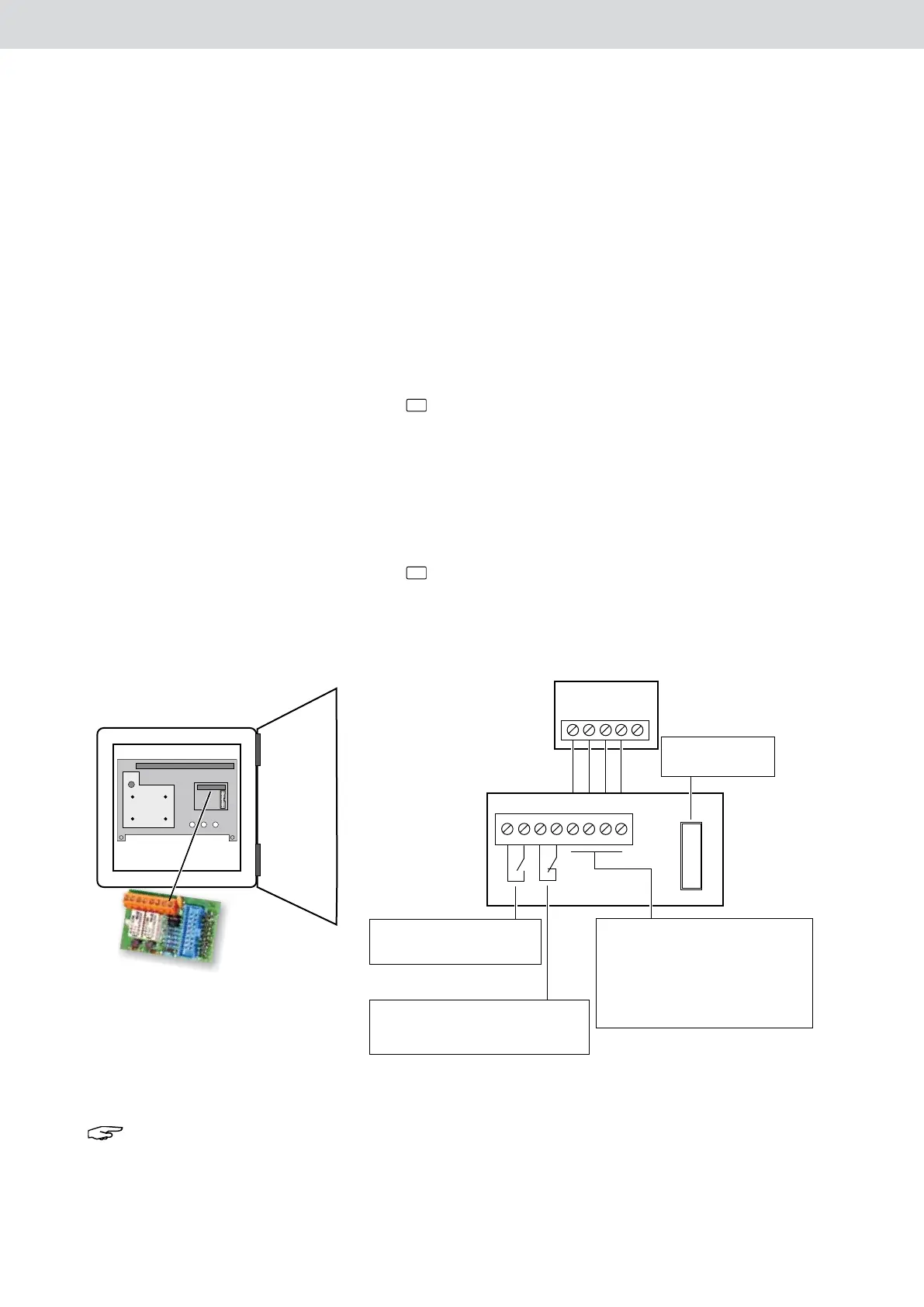

Centrale IEFC pour cages d’escalier TRZ Basic 4A/UP
Barrette d'extension
Détecteur vent/pluie
WRM 24V
RM 24V détect.
Bornes du détecteur vent/pluie
20 GND
21 24 V DC, 0,1 A
22 GND détect.
23 W/R-Signal
Contact de fermeture -
alarme(RWA)
Contact d'ouverture : erreur
collective
4
5
6
7
20
21
22
23
Anschlussklemmen Wind-/Regenmelder
Connection terminals wind/rain detector
20 GND
21 24 V DC, 0,1 A
22 GND Melder/
23 W/R-Signal
GND detctor
TRZ/WRMAS
1 2 A S OE
WRM 24V
RM 24V
Wind-/Regenmelder
Wind/rain detector
Erweiterungsleiste
Extension ledge
Schließerkontakt Alarm (RWA)
Closing contact alarm (SHE)
Öffnerkontakt Sammelstörung
Opening contact collective malfunction
