09/24999842
3
Funktion
Rauchabzugsanlage, vorzugsweise für elektromotorisch zu öffnende Treppen-
räume. Zum Öffnen der Rauchabzugsklappen im Brandfall. Schließen der
Rauchabzugsklappen durch Zu-Funktion.
Öffnen und Schließen für die tägliche Lüftung. Rauchabzugsklappen* in Form
von Lichtkuppeln, Dachklappen oder Fenstern mit Linear- oder Ketten-
antrieben 24 V DC.
* (im folg. Text kurz Fenster genannt).
Besonderheiten
• Funktion “Tägliches Lüften”
• 1 RWA-Gruppe (RG) und 1 Lüftungsgruppe (LG)
• Stromversorgung 24 V, Notstromakkus und Ladeteil, Parallelbetrieb, 72 Std.
Funktionserhalt bei Netzausfall
• Leitungsüberwachung der Melderkreise (autom. Melder und RWA-
Bedienstellen)
• Leitungsüberwachung der angeschlossenen Antriebe
• einstellbare Hubbegrenzung
• zuschaltbare Lüftungsautomatik, Schließung nach 10 Min.
• optische Störmeldung
• separat abgesicherter Netzeingang 230 V AC / 50 Hz
• alle Ausgänge kurzschlußsicher
• temperaturgeführte Akkuladespannung
• Stahlblechgehäuse für Unterputzmontage
• Tür mit schwenkbarem Deckel, abschließbar
• normenkonform nach dem gültigen Stand der Technik
• prozessorgesteuert
• erweiterbar durch optional erhältliche Zusatzmodule
• TÜV Baumuster geprüft
RWA Treppenraumzentrale TRZ Basic 4A/UP
Für Rauchabzug und tägliche Lüftung, für 24 V DC Linear- und Kettenantriebe
Diese Bedienungsanleitung für späteren Gebrauch bzw. Wartung aufbewahren. Änderungen dienen dem technischen Fortschritt und bleiben vorbehalten. Abbildungen unverbindlich.

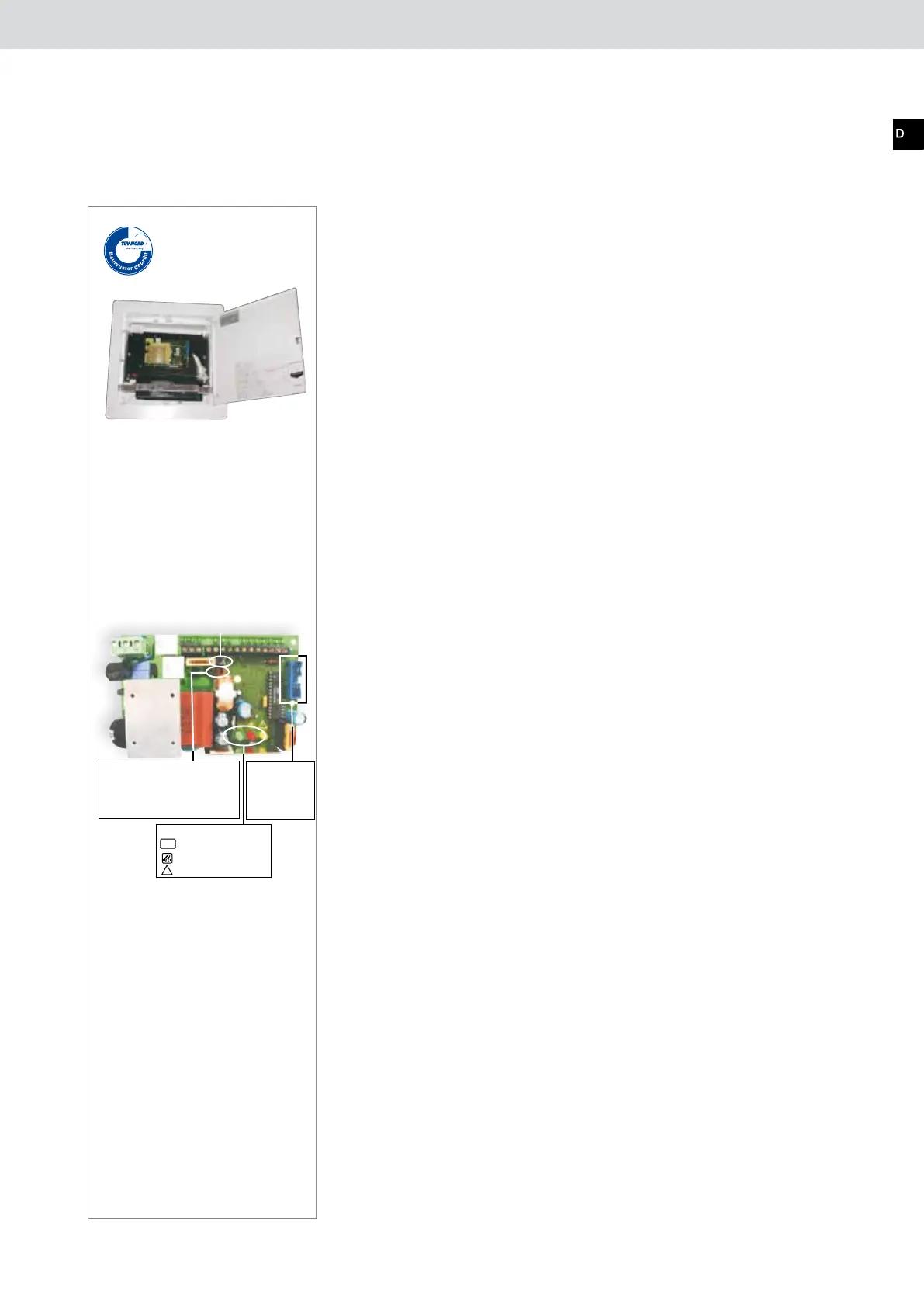

RWA Treppenraumzentrale TRZ Basic 4A/UP
Stiftleiste für
Erweiterungen
Pin ledge for
extensions
RWA-Reset
SHE Reset
Control board
Steuerplatine
Steckbrücken /
J1 Lüftungstaster “Sonderfunktion”
J2 Lüftungszeitautomatik
Jumper
J1 Vent switch “special function”
J2 Automatic control ventilation time
Betrieb OK
RWA Auf
Störung
Operating ok
SHE open
Malfunction
OK
!
TRZ Basic 4A/UP
Anzeige / Display
TRZ Basic 4A/UP
Steuerplatine
RWA-Reset
Stiftleiste
für Erweiter-
ungen
Steckbrücken
J1 Lüftungstaster
“Sonderfunktion”,
J2 Lüftungszeitautomatik
Anzeige
Betrieb OK
RWA Auf
Störung
