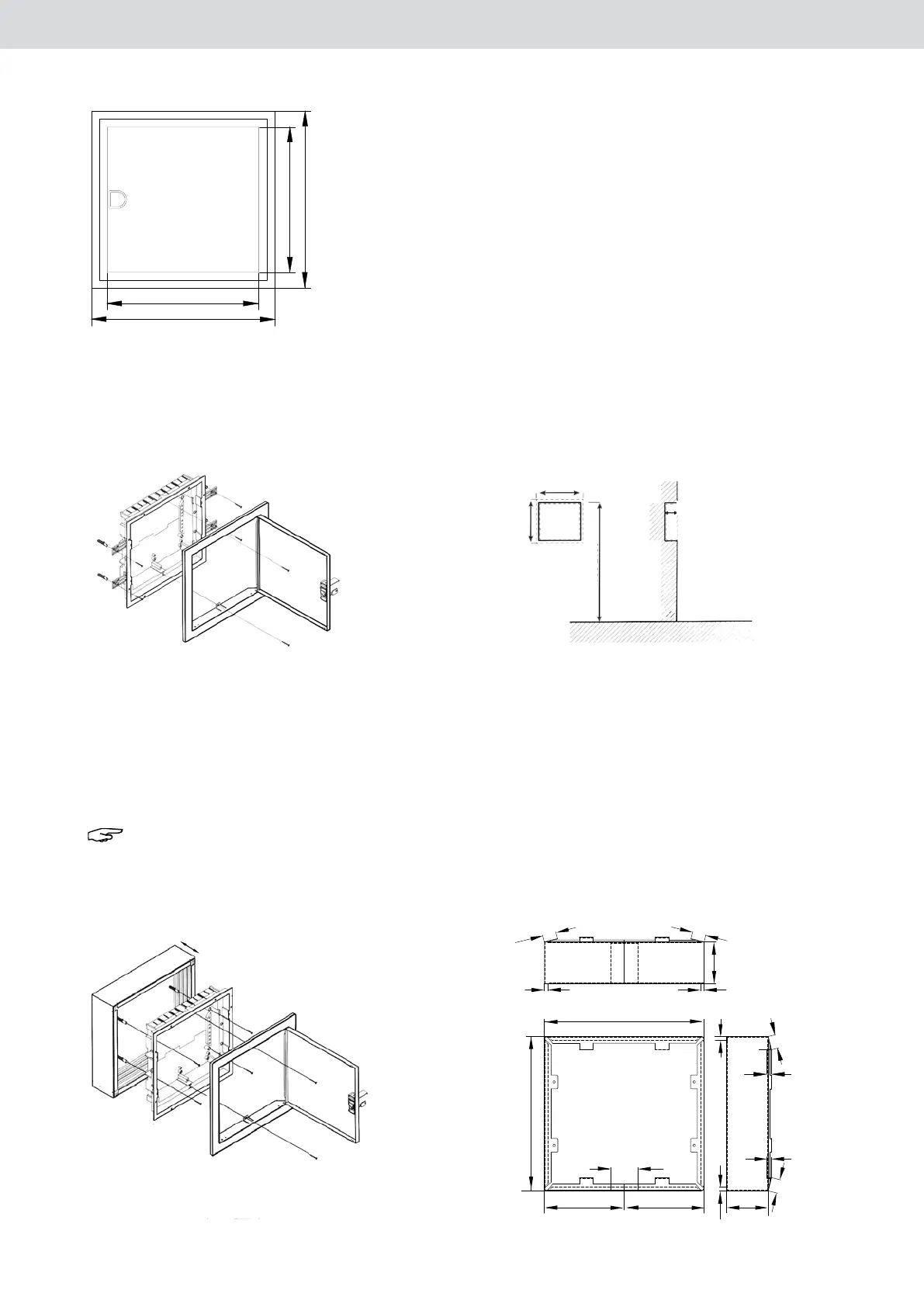

Maatschets en opbouw
Lijstafmetingen: buitenafmetingen 336 x 348 mm (h x b)
Inbouwmontage
De centrale met geschikte pluggen en schroeven door de muurankers of bevestigingsgaten in de achterwand aanbren-
gen.
De ruwbouwafmetingen van de muuruitsparing alsook de inbouwhoogte in acht nemen. De deur wordt afsluitend met de
bijgeleverde bevestigingsschroeven aangebracht.
Afmeting van inbouw behuizing (h x b x d):
Binnenafmeting (hoogte): 235 mm, nisafmetingen: 317 x 330 x 90 mm, uitsparing voor holle wanden: 307 x 312 x 88 mm
Opbouwmontage
Opmerking: Met opbouwframe als optioneel toebehoren, niet bijgeleverd.
De centrale met geschikte pluggen en schroeven door de bevestigingsgaten in de achterwand aanbrengen.
Bovenkant kast max. 1700 mm ± 100 mm. Het opbouwframe tussen wand en deur klemmen.
RWA- trappenhuiscentrale TRZ Basic 4A/UP
hager
336 mm
348 mm
276 mm
288 mm
317 mm
330 mm
90 mm
1 0 ± 10 m70 0 m
91 mm
29,5 mm
8 mm
29,5 mm
91 mm
8 mm
348 mm
336 mm
60 mm
174 mm
174 mm
8 mm
29,7 mm
10 mm
10 mm
91 mm
29,7 mm
8 mm
zie afmeting van inbouw behuizing
