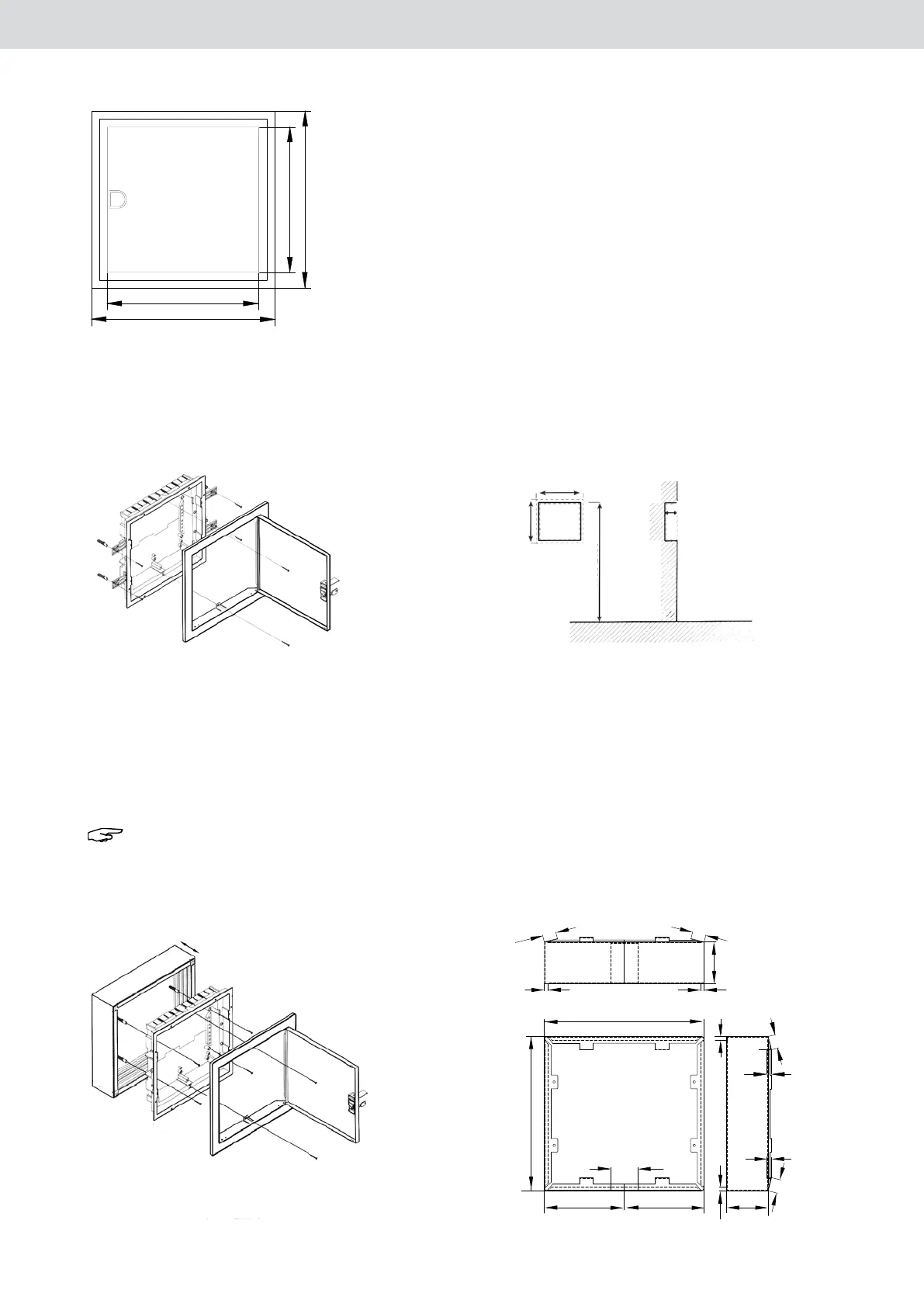

Dessin coté et structure
Dimensions du dormant : Dimensions hors tout 336 x 348 mm (h x l)
Montage sous crépi
Poser la centrale avec les chevilles et les vis appropriées passant dans le tirant ou dans les alésages de xation de la
paroi arrière.
Tenir compte de la hauteur de pose et des cotes de gros œuvre de l'évidement dans le mur. La porte est posée de mani-
ère dénitive avec les vis de xation fournies avec l'appareil.
Dimensions du caisson dans le mur: (h x l x p)
Dimension intérieure (hauteur): 235 mm, dimensions de la niche: 317 x 330 x 90 mm, découpe pour les murs creux: 307
x 312 x 88 mm
Montage sur crépi
Remarque: Avec le cadre pour la pose sur crépi comme accessoire en option, il ne fait pas partie du volume de
livraison.
Poser la centrale avec les chevilles et les vis appropriées passant dans les alésages de xation de la paroi arrière.
Bord supérieur du caisson au maximum 1700 mm ± 100 mm. Coincer le cadre pour la pose sur crépi entre le mur et la
porte.
Centrale IEFC pour cages d’escalier TRZ Basic 4A/UP
hager
336 mm
348 mm
276 mm
288 mm
317 mm
330 mm
90 mm
1 0 ± 10 m70 0 m
91 mm
29,5 mm
8 mm
29,5 mm
91 mm
8 mm
348 mm
336 mm
60 mm
174 mm
174 mm
8 mm
29,7 mm
10 mm
10 mm
91 mm
29,7 mm
8 mm
cf. dimensions du boîtier mural
