STG-BEIKIRCH TRZ Basic 4A - Montage

61
09/24999842
Montage
De besturingscentrale moet in een droge ruimte worden gemonteerd. De montageplaatsen van de RWA-bedieningspun-
ten en ventilatieschakelaars moeten goed zichtbaar en bereikbaar zijn (RWA-bedieningspunten = 1,4 m boven boven-
kant vloer).
Niet verborgen monteren achter uitstekende wanddelen, deurvleugels of constructieve elementen. De besturingscentrale
openen en via de voorgeboorde 4 gaten op de montageplaats bevestigen. Voor geschikt bevestigingsmateriaal zorgen.
Bedieningselementen, aandrijvingen, contactdozen (max. 1,2 m van de aandrijving) en automatische melders volgens de
bijbehorende handleidingen monteren. De betreffende voorschriften (zie pagina 58) in acht nemen.

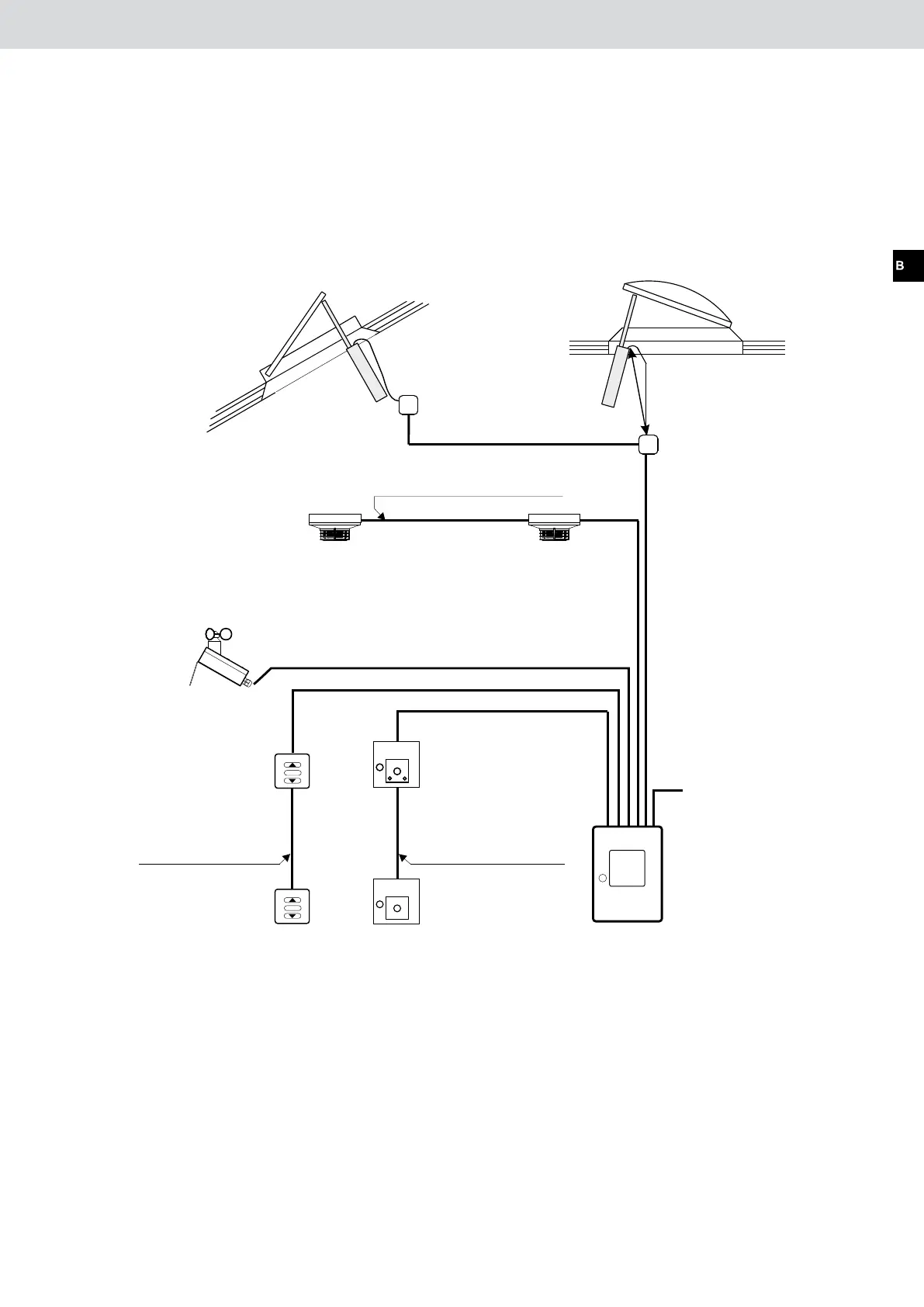

RWA- trappenhuiscentrale TRZ Basic 4A/UP
Linearantrieb
Linear drive
Steuerzentrale
Control panel
letzter autom. Melder mit
Endwiderstand, max. 6 Stück
last autom. detector with end
resistor, max. 6 pieces
Dachfenster
Skylight
Lichtkuppel
Dome light
letzte RWA-Bedienstelle
mit Endwiderstand, max. 10 Stück
last SHE manual call point,
max. 10 pieces
Lüftungstaster,
max. 10 Stück
Vent switch,
max. 10 pieces
NYM-O 3 x 1,5 mm²
max. zulässige Länge:
bei 1 A = 100 m
bei 2 A = 50 m
bei 3 A = 25 m
NYM-O 3 x 1.5 mm²
max. Permitted length:
at 1 A = 100 m
at 2 A = 50 m
at 3 A = 25 m
Netz 230 V/50Hz
NYM-I 3 x 1,5 mm²
Separat abschaltbaren
Stromkreis vorsehen.
Vor unbeabsichtigtem
Abschalten sichern.
Abstand max. 1,2 m
Distance max. 1.2 m
Nur mit Zusatzmodul:
Wind/Regenmelder
WRM 24V
oder Regenmelder
RM 24V, max. 1 Stück.
Only with additional modules
wind/rain detector WRM 24V
or rain detector RM 24V ,
max. 1 piece.
STOP
STOP
Max. Gesamtleitungslänge 50 m
max. total cable length 50 m
Anschlussdose
Junction box
max. Gesamtleitungslänge 50 m
max. total cable length 50 m
Rauchabzug
Smoke heat extraction
Mains 230 V/50Hz
NYM-I 3 x 1.5 mm²
provide a separately
disconnetible circuit.
Secure against unintentinal
switching-off.
Dakraam
Lichtkoepel
Afstand max. 1,2 m
Boîte de jonction
NYM-O 3 x 1,5 mm²
Max. toelaatbare
lengte:
bij 1 A = 100 m
bij 2 A = 50 m
bij 3 A = 25 m
Net 230 V/50Hz
NYM-I 3 x 1,5 mm²
Voor afzonderlijk uit-
schakelbare stroomkring
zorgen. Beveiligen tegen
onopzettelijk uitschakelen.
Besturingscentrale
Laatste RWA-bedieningspunt met
eindweerstand, max. 10 stuks
Ventilatieschakelaar;
max. 10 stuks
max. totale kabellengte 50 m
Alleen met extra module:
wind-/regenmelder
WRM 24V
of regenmelder,
RM 24V, max. 1 stuk.
Lineaire aandrijving
Laatste autom. melder met
eindweerstand, max. 6 stuks
Max. totale kabellengte 100 m
Laatste contactdoos met ingebouw-
de bewakingsdioden
24 V DC / 100 mA
J-Y(ST)Y 2 x 2 x 0,8 mm Kabellengte tot 150 m
J-Y(ST)Y 4 x 2 x 0,8 mm Kabellengte tot 300 m (aders dubbel opleggen)
Rookafvoer
Ventilatie
max. totale kabellengte 100 m
Rookafvoer
Rookafvoer
Ventilatie
NYM-O 3 x 1,5 mm²
J-Y(ST)Y 2 x 2 x 0,8
J-Y(ST)Y 2 x 2 x 0,8
J-Y(ST)Y 3 x 2 x 0,8
J-Y(ST)Y
2 x 2 x 0,8
J-Y(ST)Y
3 x 2 x 0,8
