STG-BEIKIRCH TRZ Basic 4A - Maßbild und Aufbau

16 09/24999842

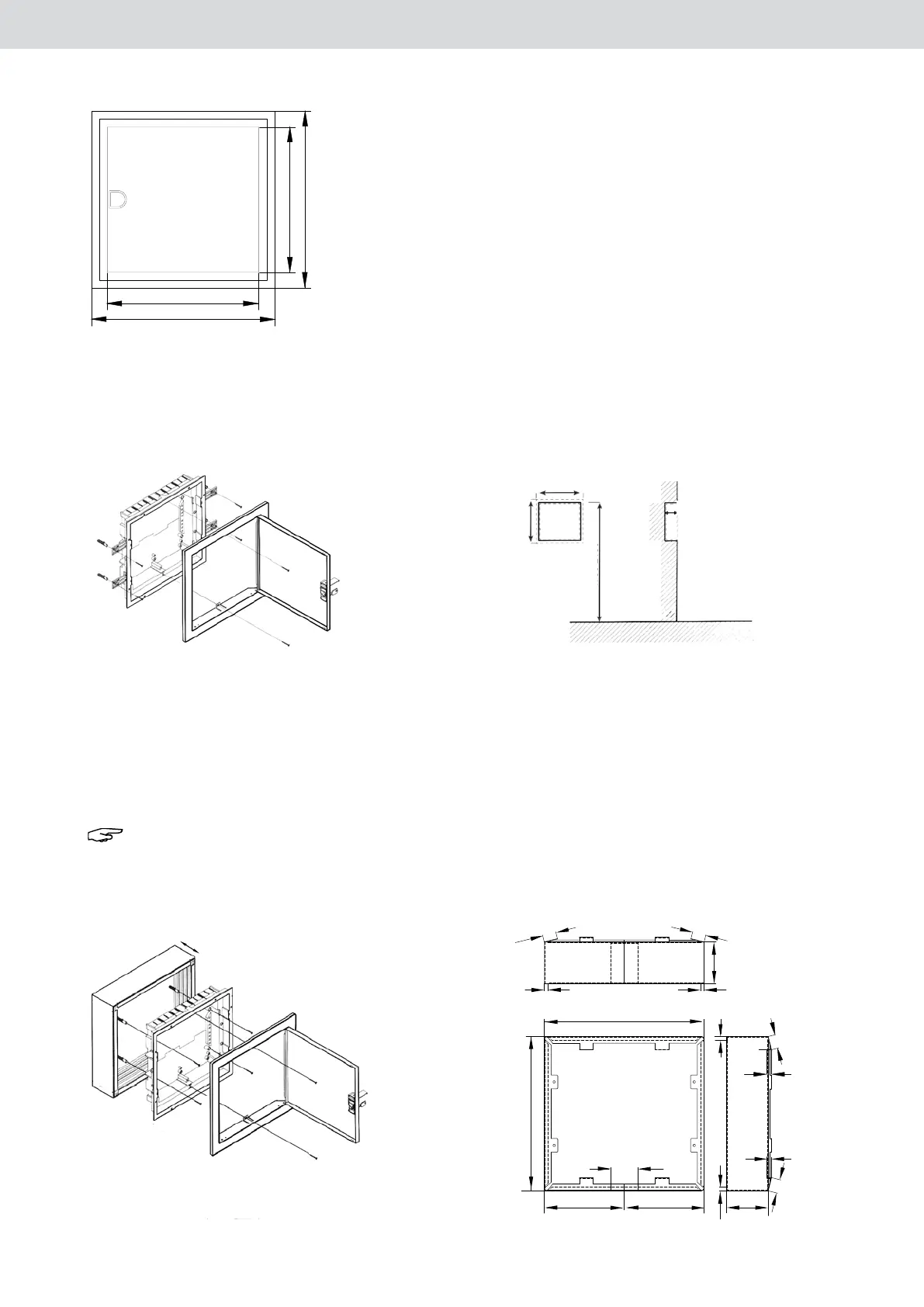

Maßbild und Aufbau
Blendrahmenmaße: Außenmaße 336 x 348 mm (H x B)
Einbau Unter-Putz
Die Zentrale mit geeigneten Dübeln und Schrauben durch die Maueranker oder die Befestigungslöcher in der Rückwand
anbringen.
Die Rohbaumaße der Wandaussparung, sowie die Einbauhöhe beachten. Die Tür wird abschließend mit den
beiliegenden Befestigungsschrauben angebracht.
Mauerkastenmaße: (H x B x T)
Innenmaß (Höhe): 235 mm, Nischenmaß: 317 x 330 x 90 mm, Ausschnitt für Hohlwände: 307 x 312 x 88 mm
Einbau Auf-Putz
Hinweis: Mit AP-Rahmen als optionales Zubehör, nicht im Lieferumfang enthalten.
Die Zentrale mit geeigneten Dübeln und Schrauben durch die Befestigungslöcher in der Rückwand anbringen.
Oberkante Kasten max. 1700 mm ± 100 mm. Den Auf-Putz-Rahmen zwischen Wand und Tür verklemmen.
RWA Treppenraumzentrale TRZ Basic 4A/UP
hager
336 mm
348 mm
276 mm
288 mm
317 mm
330 mm
90 mm
1 0 ± 10 m70 0 m
91 mm
29,5 mm
8 mm
29,5 mm
91 mm
8 mm
348 mm
336 mm
60 mm
174 mm
174 mm
8 mm
29,7 mm
10 mm
10 mm
91 mm
29,7 mm
8 mm
siehe Mauerkastenmaße
