Wasseranschluß
DHC 3 U, DHC 6 U

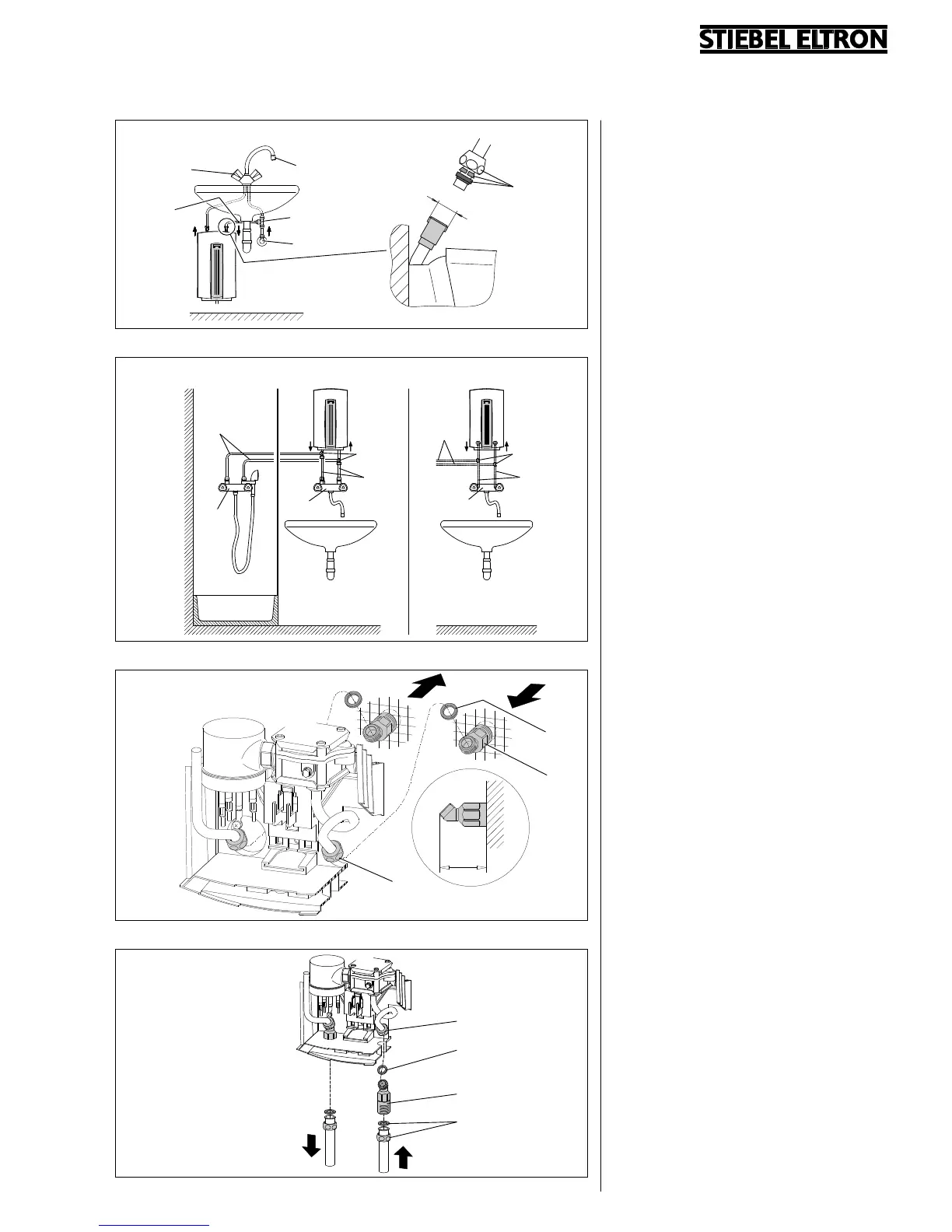

Installationsbeispiel mit handels-
üblicher Druckarmatur (Abb. 10)
Bauseits zu beschaffen:
1 Zweigriff-Armatur für Waschtisch
2 Kupferrohr ∅ 10 mm
3 Eckventil
4 T-Stück
– Wasseranschluß ausführen (beigelegte
Keilringverschraubungen Pos. 5 verwen-
den).
– Strahlregler Pos. 6 (nur DHC 3 U beige-
legt) an Armaturenauslauf anbringen.
Abb. 12
Abb. 11
7053.01
WW KW
DHC 3, DHC 4, DHC 6, DHC 8
DHC 3, DHC 4,
DHC 6, DHC 8
DHC 3, DHC 4,
DHC 6, DHC 8
7052.02
min. 46
max. 50
mm
DHC 3 U, DHC 6 U
Abb. 10
7051.01
7066.02
1
6
2
4
3
G 3/8
7054.01
Abb. 13
WW
KW
Unterputz-Anschluß (Abb. 12)
– Geräte-Anschlußnippel (Pos. 11) in die
Wasserinstallation (KW und WW)
schrauben (Lage und Einbautiefe beach-
ten).
– Gerät mit ausgebrochenen Durch-
führungsöffnungen über die Anschluß-
nippel an Installationswand führen.
– Überwurfmutter (Pos. 12) der Rohr-
bögen (KW und WW) mit Flachdichtung
(Pos. 13) auf Anschlußnippel schrauben.
Aufputz-Anschluß (Abb. 13)
– Anschlußnippel (Pos. 14) durch Aus-
bruchstellen der Geräterückwand führen
und mit Flachdichtung (Pos. 15) an Rohr-
bogen mit Überwurfmutter (Pos. 16)
schrauben.
– Aufputzinstallation anschließen (Pos. 17).
11
13
12
16
15
14
17
5
8
8
7
9
9
9
10
9
10
DHC 3, DHC 4, DHC 6, DHC 8
Installationsbeispiele mit handels-
üblichen Druckarmaturen (Abb. 11)
Bauseits zu beschaffen:
7 Zweigriff-Armatur für Dusche
8 Zweigriff-Armatur für Waschtisch
9 Kupferrohr
10 T-Stück
