Montage abschließen (Abb. 19)
Gerätekappe montieren, mit mittlerer
Schraube (Pos. 1) befestigen.
Beim DHC 3 U und DHC 6 U kann die
Kappenbefestigung bei geringem Abstand
zwischen Gerät und Fußboden alternativ
auch mit den beigelegten Sechskant-
schrauben (Pos. 2) erfolgen. Hierzu sind
die markierten Stellen der Kappe (Pos. 3)
auszubrechen.
Erstinbetriebnahme
(darf nur durch einen Fachmann erfolgen!)
Vor dem Einschrauben/Einschalten
der Sicherungen sind alle ange-
schlossenen Warmwasserventile solange
zu öffnen, bis das Leitungsnetz und das
Gerät luftfrei sind.
–Arbeitsweise des Kleindurchlauferhitzers
prüfen.
Durchflußmengen-
Einstellung (Abb. 18)
Bei Nichterreichen der gewünschten Tem-
peratur kann die Durchflußmenge mittels
der Justierschraube begrenzt werden (An-
gaben Tabelle 1 beachten). Die Durchfluß-
menge ist so einzustellen, daß sich eine
Geräteauslauftemperatur von
35 – 40 °C ergibt.
Übergabe des Gerätes
Dem Benutzer die Funktion des Gerätes
erklären und mit dem Gebrauch vertraut
machen.
– Den Benutzer auf mögliche Gefahren
hinweisen (Verbrühung).
– Diese Anweisung zur sorgfältigen Auf-
bewahrung übergeben.
Servicehinweise
Bei allen Arbeiten Gerät elektrisch vom
Netz trennen.
– Sieb reinigen Abb. 20
Erdungsschraube lösen (Pos. 4, ca. 2
Umdrehungen), Kaltwasser-Anschluß-
rohr im Differenzdruckschalter (Pos. 5)
um 90 ° drehen und nach unten abneh-
men, Sieb reinigen (Pos. 6). Zusammen-
bau in umgekehrter Reihenfolge.
Erdungsschraube (Pos. 4) unbe-
dingt festdrehen!
– Sicherheitstemperaturbegrenzer akti-
vieren Abb. 21
Der ausgelöste Sicherheitstemperatur-
Begrenzers kann nach Fehlerbehebung
mittels der Rücksetztaste (Pos. 7) wie-
der aktiviert werden (bei spannungs-
freiem Gerät).

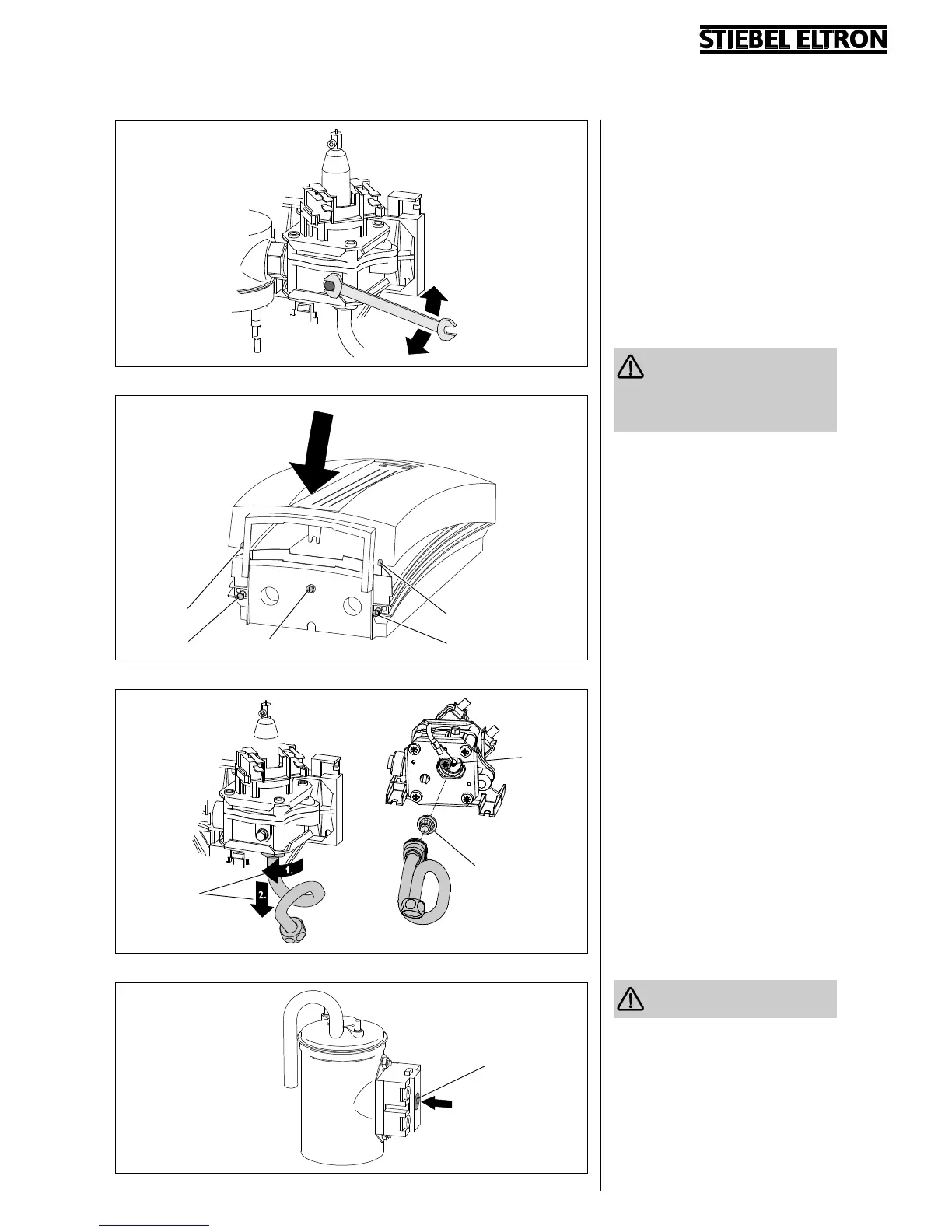

Abb. 19
Abb. 18
7062.01
7063.01
6
7
Abb. 21
Abb. 20
7064.017065.01
3
2
1
3
2
4
5
