Stihl FC 83 - Montaje del Mango Tórico

50
español / EE.UU
FC 83
: Siempre camine hacia adelante al
cortar, nunca tire de la máquina
hacia su persona.
: Corte a un paso uniforme para evi-
tar tener que hacer varias pasadas.
1 = Mira para la cuchilla.

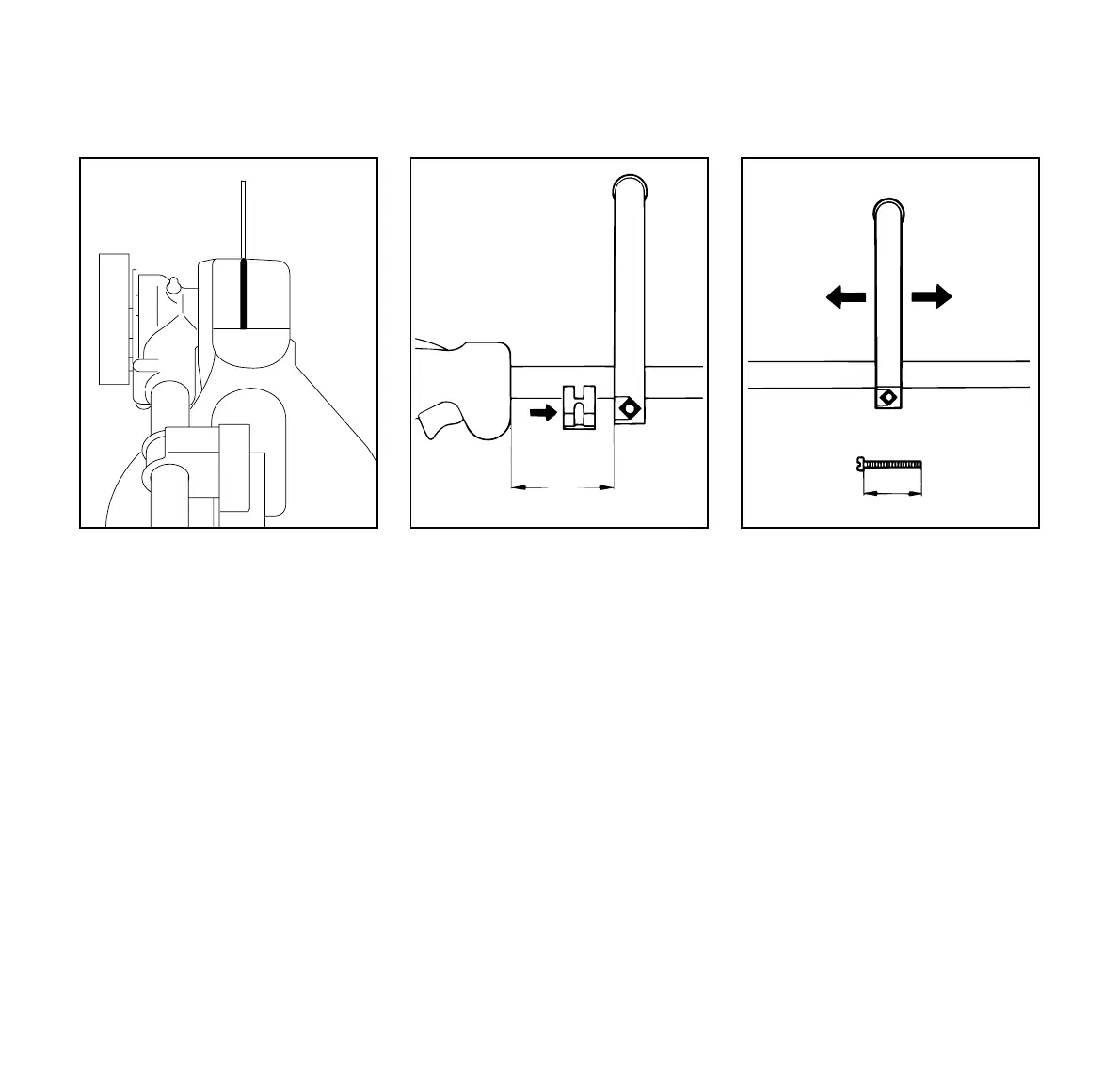

: Fije el mango tórico (1) en el tubo de
mando, a aproximadamente
8 pulg / 20 cm (A) delante del
mango de control (2).
: Coloque la abrazadera (3) contra el
tubo de mando y deslícela hacia el
mango tórico.
: Instale la tuerca cuadrada (4) en el
mango tórico, inserte el tornillo (5)
por el otro lado y apriételo bien
firme.
Ajuste del mango tórico a la posición
más cómoda:
: Suelte el tornillo de fijación (5).
: Deslice el mango tórico a lo largo
del tubo de mando a la posición
deseada y vuelva a apretar el torni-
llo de fijación.
245BA009 KN
1
Montaje del mango tórico
3
355BA030 KN
1
2
A
343BA023 KN
5
4
50 mm
( 2" )
