51FC 83
español / EE.UU
: Coloque la orilladora sobre un
soporte adecuado, de modo que el
montaje de la cuchilla (1) quede
orientado hacia arriba.
: Inserte la llave Allen (2) hasta
donde sea posible en la cavidad (3)
– empújela levemente y gírela en
uno y otro sentido junto con la aran-
dela de empuje (4) hasta que el eje
impulsor quede bloqueado.
: Aplique la llave combinada (5) al
tornillo (6).
: Gire el tornillo en sentido horario
(roscas izquierdas) y quítelo.
: Retire el anillo de retención, las
arandelas plana y de empuje.
: Coloque la cuchilla (7) en la placa
de empuje (8).
El collar (vea la flecha) debe enca-
jar en el agujero en la cuchilla!
: Coloque la arandela de empuje (4)
en el eje impulsor (9).
: Bloqueo del eje impulsor.
: Inserte el tornillo (12) con la aran-
dela plana (10) y el anillo de reten-
ción (11) en el eje en sentido con-
trahorario y apriete bien firme.

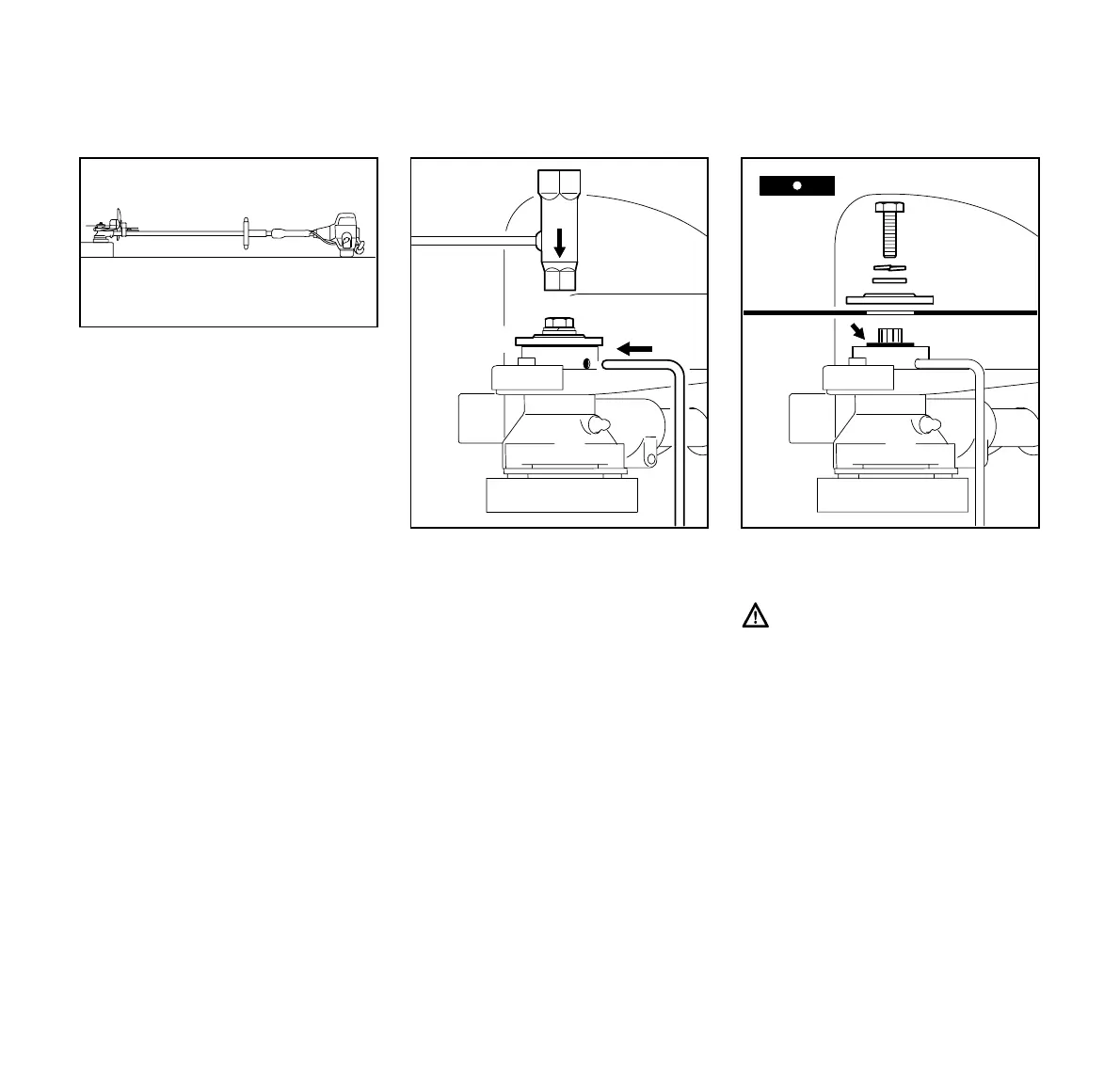

Colocación de la cuchilla
1
245BA010 KN
6
3
245BA011 KN
2
4
5
8
4
7
245BA012 KN
9
10
11
12
7
