► À flanc de coteau, poser le fil de guidage en
diagonale. La distance par rapport au fil de
délimitation doit atteindre au moins la cote
c = 27,5 cm.

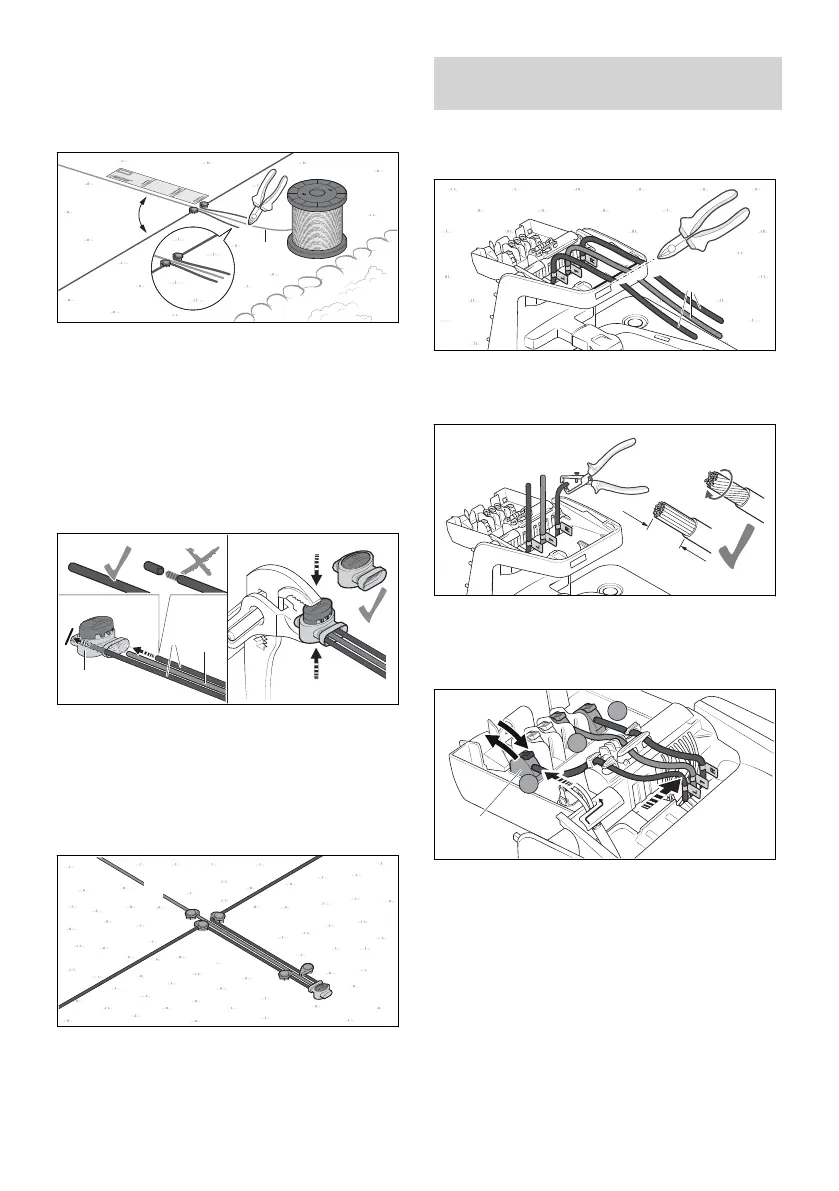

► Poser le fil de guidage (1) à angle droit (90°)
et en ligne droite sur une longueur d'au moins
37 cm (longueur : 1x la règle d'installation
iMOW
®
), vers la boucle de fil (7).
► Poser le fil de guidage (1) en passant par le
centre de la boucle de fil (7).
► À l'extrémité de la boucle de fil (7), couper le fil
de guidage (1) avec une pince coupante de
côté et ajuster les extrémités de tous les fils à
la même longueur.
► Enfiler les extrémités des fils de délimita‐
tion (8) et du fil de guidage (1) dans le connec‐
teur de fil (9), jusqu'en butée.
Les extrémités des fils ne doivent pas être
dénudées.
► Avec une pince, serrer le connecteur de fil (1)
jusqu'en butée.
► Poser les fils de délimitation (8) et le fil de gui‐
dage (1) de telle sorte qu'ils soient parallèles
et étroitement rapprochés, sans se croiser.
► Immobiliser les fils avec des piquets supplé‐
mentaires.
11 Branchement électrique de
la station de base
11.1 Branchement du fil de délimita‐
tion et du fil de guidage
► Tendre légèrement les extrémités des fils (1)
et les couper au niveau du bord (2) à l'aide
d'une pince coupante de côté.
► Dénuder les extrémités des fils sur une lon‐
gueur a = 10 mm.
► Torsader les torons de telle sorte qu'aucun fil
ne soit écarté.
► Assigner les extrémités de fils préalablement
étiquetées aux bornes correspondantes.
► Actionner le levier de la borne (3) respective
vers l'arrière pour l'ouvrir.
► Introduire l'extrémité dénudée du fil dans la
borne (3) respective et refermer la borne en
rabattant le levier vers l'avant.
► Fixer les fils de délimitation et le fil de guidage
dans les supports de câbles, comme montré
sur l'illustration, et les pousser vers le côté
droit.
français 11 Branchement électrique de la station de base
126 0458-011-9601-A
