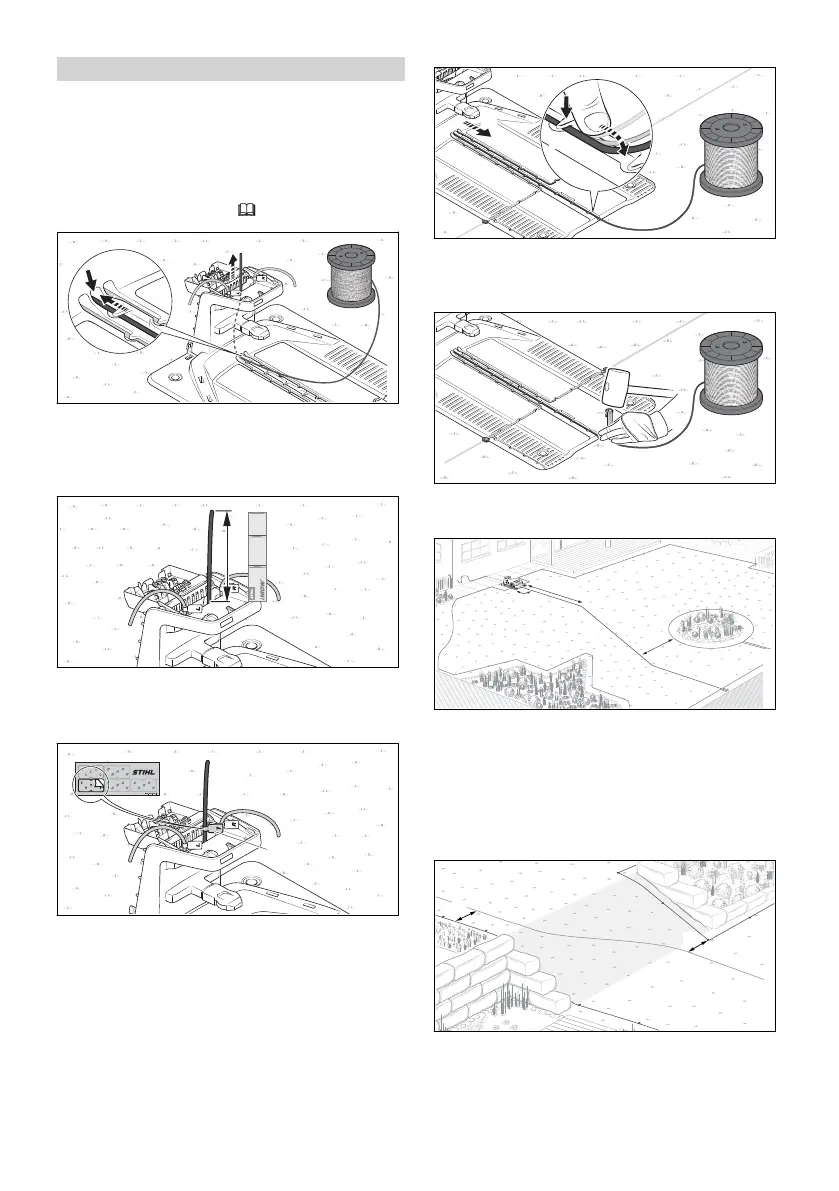

10 Leitdraht verlegen
10.1 Leitdraht verlegen
Bereits bei der Verlegung des Begrenzungsd‐
rahts muss die Position aller Leitdrähte berück‐
sichtigt werden.
► Allgemeine Vorgaben zur Verlegung des Leit‐
drahts berücksichtigen
8.1.
1
2
0000100235_001
► Anfang des Leitdrahts (1) in die mittlere
Durchführung (2) stecken und nachführen.
Der Leitdraht (1) wird im Inneren der Docking‐
station nach oben geschoben.
37 cm (14.5 in.)
15 cm (6 in.)
27,5 cm (10.75 in.)
a
0000100236_001
► Leitdraht (1) so lange nachführen, bis er auf
einer Länge von a = 37 cm (Länge: 1x iMOW
®
Ruler) nach oben übersteht.
1
3
0000100405_0010000100405_001
► Leitdraht (1) nahe am Gehäuse mit dem pas‐
senden Kabelmarkierer (3) kennzeichnen.
Die Kennzeichnung erleichtert den späteren
Anschluss an die richtige Klemme.
1
4
0000100238_001
► Leitdraht (1) so in der Bodenplatte verlegen,
dass er flach im Kabelkanal liegt und von den
Haken (4) fixiert ist.
6
5
1
0000100406_001
► Leitdraht (1) direkt an der Bodenplatte (5) mit
einem Fixiernagel (6) befestigen.
b
7
c
90°
8
1
0000100237_001
► Leitdraht (1) auf einer Länge b = 2 m gerade
und im rechten Winkel (90°) von der Docking‐
station in die Mähfläche führen.
► Leitdraht (1) zur Drahtschleife (7) am Rand
der Mähfläche führen. Der Abstand zum
umlaufenden Begrenzungsdraht (8) muss min‐
destens c = 27,5 cm betragen.
c
c
0000100069_001
► An Hängen den Leitdraht diagonal verlegen.
Der Abstand zum Begrenzungsdraht muss
mindestens c = 27,5 cm betragen.
10 Leitdraht verlegen deutsch
0458-011-9601-A 33
