Stihl iMOW 6.0 Instruction Manual

90°
1
7
0000100230_001

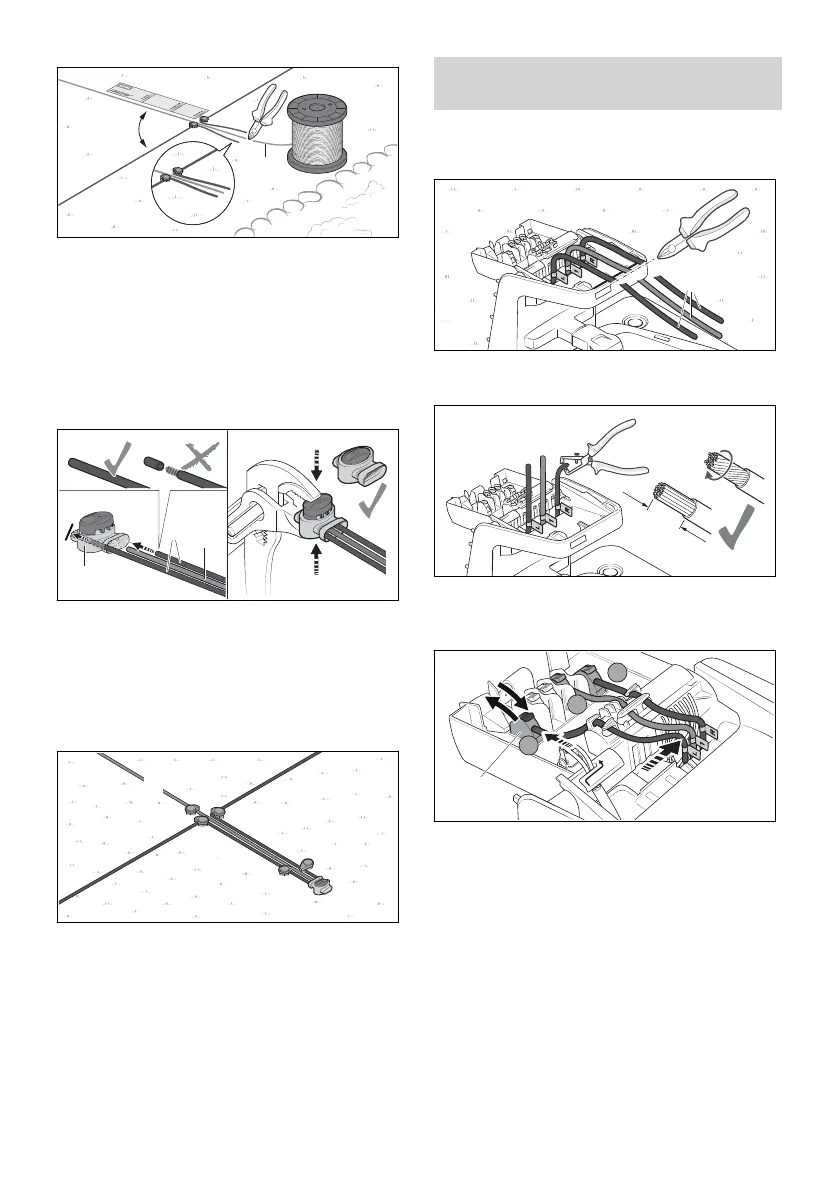

► Condurre il filo guida (1) su una lunghezza
minima di 37 cm (lunghezza: 1x iMOW
®
Ruler)
in direzione rettilinea e ad angolo retto (90°)
fino all'anello di filo (7).
► Posare il filo guida (1) al centro dell'anello di
filo (7).
► Tagliare il filo guida (1) alla fine dell'anello di
filo (7) con una tronchese e portare tutte le
estremità del filo alla stessa lunghezza.
9
1
8
0000100233_001
► Infilare le estremità dei fili perimetrali (8) e del
filo guida (1) fino alla battuta nel connet‐
tore (9).
Le estremità dei fili non devono essere spe‐
late.
► Chiudere il connettore (1) con una pinza fino
alla battuta.
8
8
1
0000100231_001
► Condurre i fili perimetrali (8) e il filo guida (1)
paralleli e molto vicini tra loro, evitando che i
fili si incrocino.
► Fissare i fili con altri chiodi di fissaggio.
11 Collegamento elettrico
della docking station
11.1 Collegamento del filo perime‐
trale e del filo guida
2
1
0000100247_001
► Tendere leggermente le estremità dei fili (1) e
tagliarli con una tronchese lungo il bordo (2).
a
0000100248_001
► Spelare le estremità dei fili per una lunghezza
a = 10 mm.
► Torcere i trefoli in modo che non sporgano.
R
L
1
3
0000100250_001
► Abbinare le estremità dei fili etichettate ai
rispettivi morsetti.
► Ribaltare indietro le leve dei morsetti corri‐
spondenti (3).
► Introdurre l'estremità del filo spelata nel mor‐
setto corrispondente (3) e riportare in avanti la
leva per chiudere.
► Fissare il filo perimetrale e il filo guida nei fer‐
macavi come raffigurato e spingerli verso
destra.
italiano 11 Collegamento elettrico della docking station
172 0458-011-9601-A
