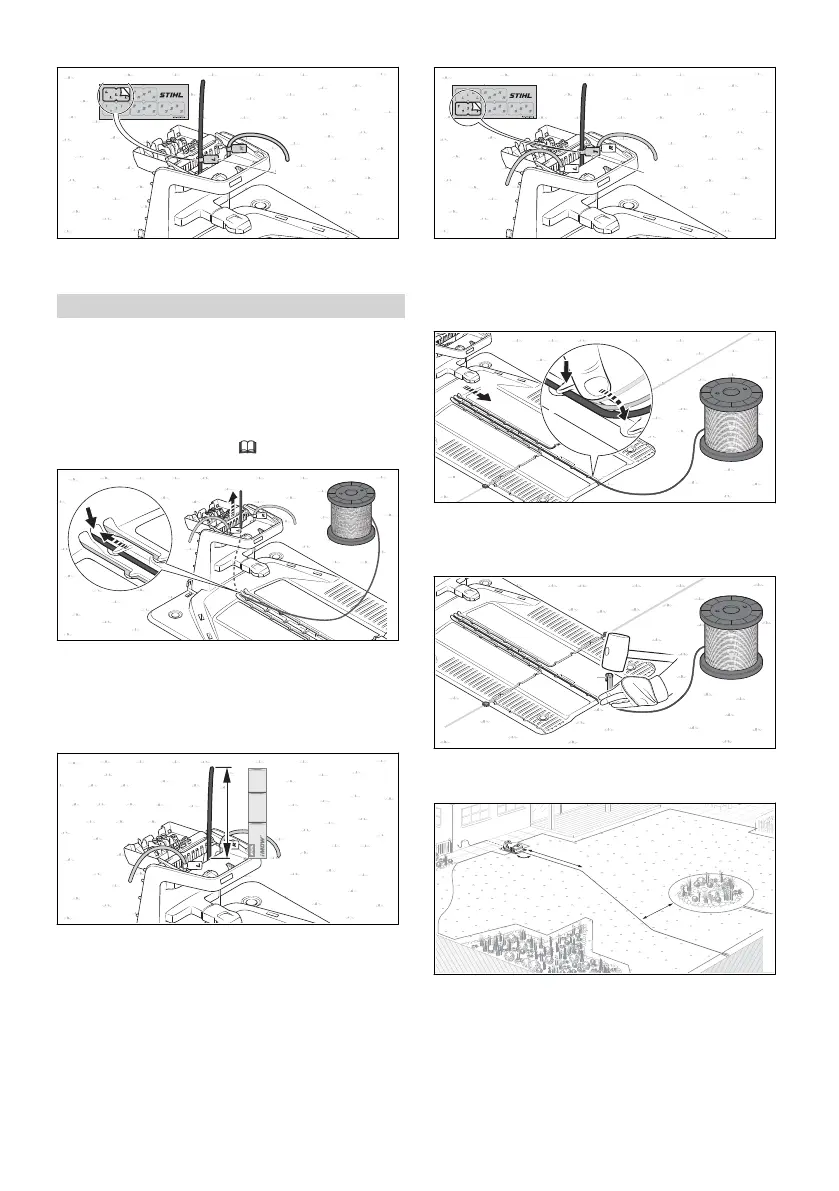

Markeer het draadeinde (1) nabij de behuizing
met de passende kabelmarkeerder (6).
10 Leidraad neerleggen
10.1 Leidraad neerleggen
Reeds tijdens het leggen van de begrenzings‐
draad moet de positie van alle leidraden in acht
worden genomen.
Neem algemene voorschriften over het leggen
van de leidraad in acht 8.1.
1
2
0000100235_001
Steek het begin van de leidraad (1) in de mid‐
delste doorvoer (2) en leid de leidraad erdoor‐
heen.
De leidraad (1) wordt binnen in het docking‐
station omhoog geschoven.
37 cm (14.5 in.)
15 cm (6 in.)
27,5 cm (10.75 in.)
a
0000100236_001
Leid de leidraad (1) net zolang totdat deze
over een lengte van a = 37 cm (lengte:
1x iMOW
®
Ruler) naar boven toe uitsteekt.
1
3
0000100405_0010000100405_001
Markeer de leidraad (1) dicht bij de behuizing
met de passende kabelmarkeerder (3).
Met de markering is de aansluiting op de juiste
klem op een later moment eenvoudiger.
1
4
0000100238_001
Leg de leidraad (1) zo in de grondplaat dat
deze plat in de kabelgoot ligt en door de
haken (4) wordt gefixeerd.
6
5
1
0000100406_001
Bevestig de leidraad (1) direct aan de grond‐
plaat (5) met een bevestigingsspijker (6).
b
7
c
90°
8
1
0000100237_001
Leid de leidraad (1) over een lengte van
b = 2 m recht en in een rechte hoek (90°) van
het dockingstation naar het maaivlak.
Leid de leidraad (1) naar de draadlus (7) aan
de rand van het maaivlak. De afstand naar de
rondlopende begrenzingsdraad (8) moet ten
minste c = 27,5 cm bedragen.
Nederlands 10 Leidraad neerleggen
216 0458-011-9601-A
