2 Cavo di collegamento
Il cavo di collegamento collega l'alimentatore
alla spina di rete.
3 Alimentatore
L'alimentatore fornisce energia elettrica alla
docking station.
4 Cavo di carica
Il cavo di carica collega l'alimentatore alla
docking station.
5 Spina
La spina collega il cavo di carica alla docking
station.
6 Cappottatura
La cappottatura copre la docking station e
protegge i componenti elettronici interni.
7 LED
Il LED indica lo stato della docking station.
8 Contatti di carica
I contatti di carica collegano la docking station
al robot rasaerba.
9 Piastra di base
La piastra di base è la parte su cui poggia la
docking station.
10 Canalina
Nella canalina centrale viene posato il filo
guida.
11 Canalina
Nelle canaline esterne viene posato il filo
perimetrale.
# Targhetta dati tecnici con numero di matricola

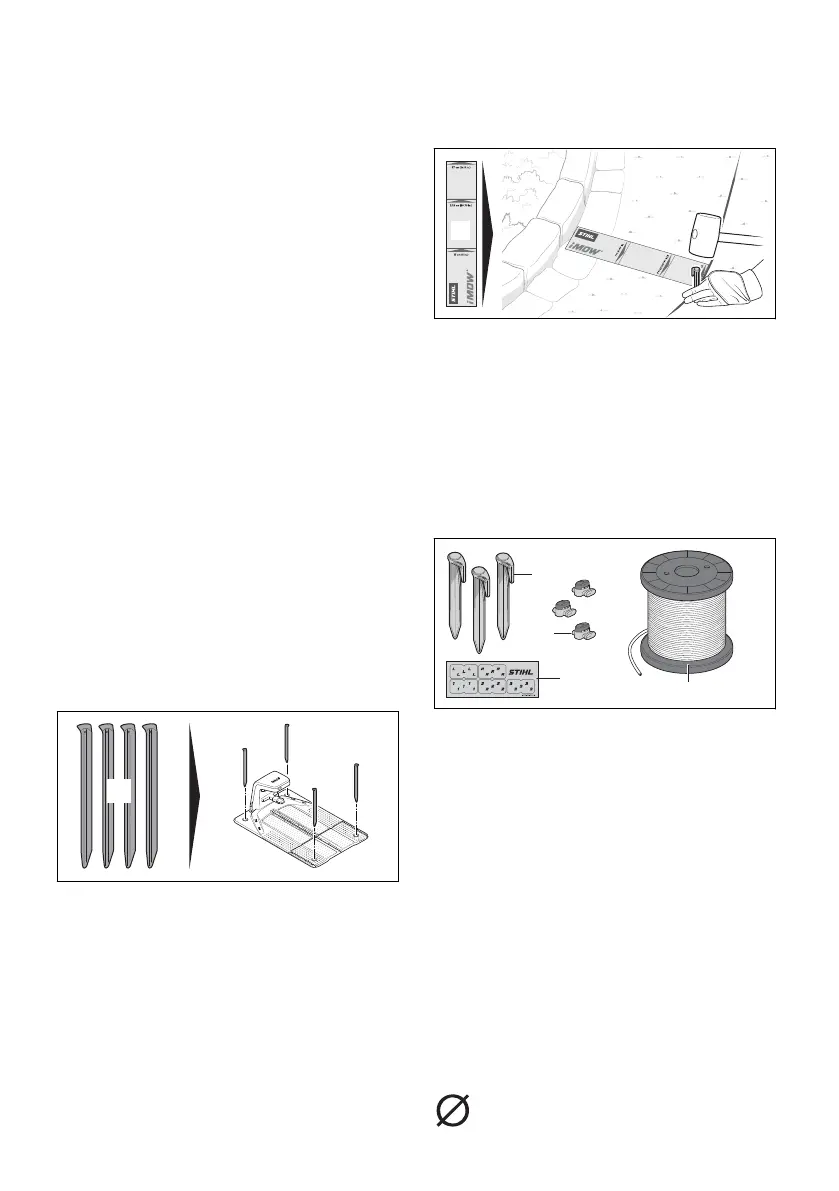

12 Picchetti
I quattro picchetti fissano la docking station al
suolo.
3.5
iMOW
®
Ruler e kit di installa‐
zione
iMOW
®
Ruler
1
iMOW
®
Ruler
Il Ruler facilita la posa del filo e serve per
mantenere la distanza corretta.
Kit di installazione
Per la messa in funzione del robot rasaerba è
necessario un kit di installazione non fornito in
dotazione. I kit di installazione adatti alle diverse
dimensioni dei giardini sono disponibili come
accessori.
1 Chiodi di fissaggio
I chiodi di fissaggio servono per fissare il filo
perimetrale e il filo guida al terreno.
2 Connettore per fili
Il connettore collega le estremità del filo.
3 Segnafilo
I segnafilo servono per contrassegnare le
estremità del filo all'interno della docking sta‐
tion. Facilitano l'abbinamento delle estremità
del filo durante il collegamento ai morsetti.
4 Bobina di filo
La bobina di filo è necessaria per posare il filo
perimetrale e il filo guida.
3.6 Simboli
I simboli possono trovarsi sul robot rasaerba,
sulla docking station, sull'alimentatore o sulla
batteria integrata e hanno i seguenti significati:
Questo simbolo indica il diametro del disco
portalame.
3 Sommario italiano
0458-011-9601-A 143
