Stihl iMOW 6.0 - Page 180

2
1
0000100258_001

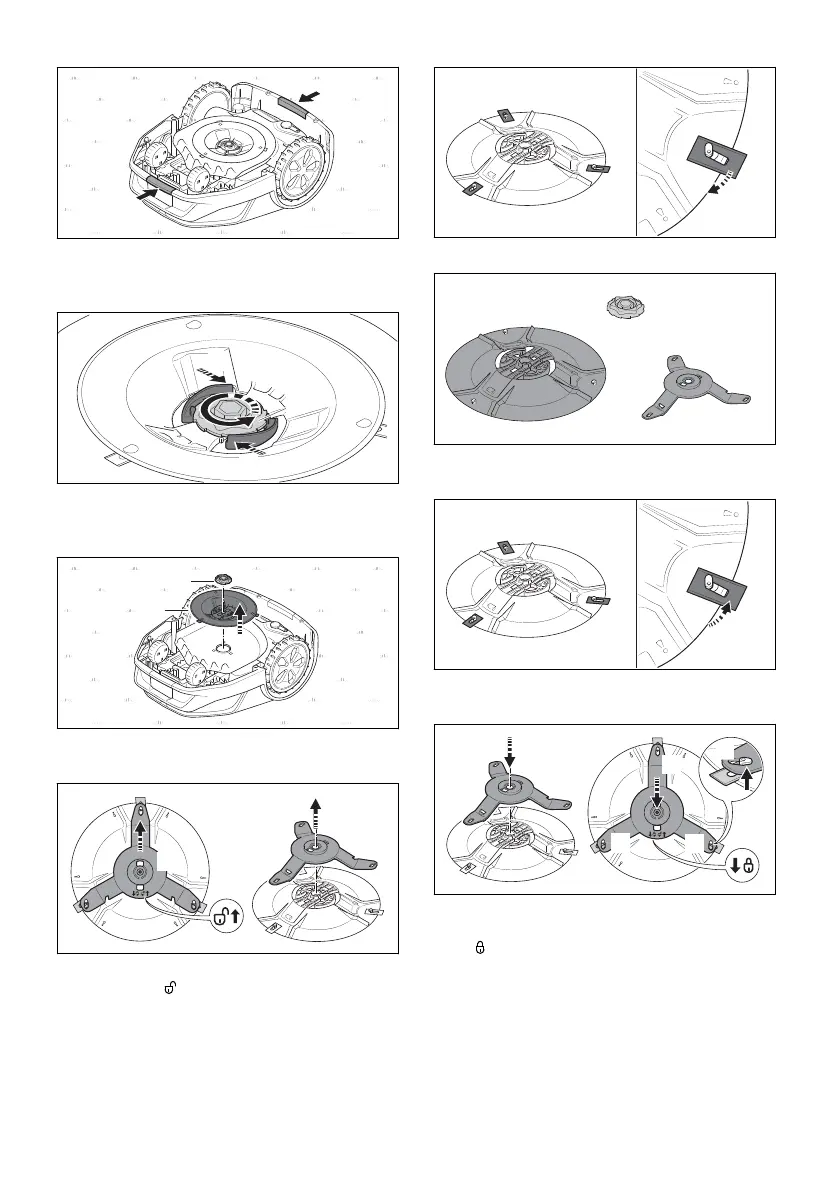

► Afferrare il robot rasaerba dal punto di presa
anteriore (1) e posteriore (2).
► Capovolgere il robot rasaerba.
3
3
4
0000100285_001
► Premere e tenere premute le leve (3).
► Ruotare il dado (4) in senso antiorario fino a
rimuoverlo.
4
5
0000100286_001
► Togliere il dado (4).
► Togliere il disco portalame (5).
6
0000100287_001
► Estrarre il supporto (6) sfilandolo in direzione
della freccia .
Il supporto (6) si sblocca.
► Estrarre il supporto (6).
7
7
7
0000100284_001
► Sganciare le vecchie lame (7).
0000100421_001
6
4
5
► Pulire il disco portalame (5), il supporto (6) e il
dado (4).
8
8
8
9
0000100422_001
► Agganciare le nuove lame (8). Utilizzare solo
una lama per perno (9).
6
10
10
10
9
0000100419_001
► Rimontare il supporto (6).
► Spingere il supporto (6) in direzione della frec‐
cia e accertarsi che i tre bracci (10) siano
posizionati sotto i perni (9).
Il supporto (6) è bloccato.
► Montare il disco portalame (5) sul robot
rasaerba.
► Premere e tenere premute le leve (3).
► Avvitare il dado (4) in senso orario.
► Rilasciare le leve (3) e serrare il dado (4) in
senso orario.
Le leve (3) si incastrano in modo percepibile.
italiano 20 Manutenzione
180 0458-011-9601-A
