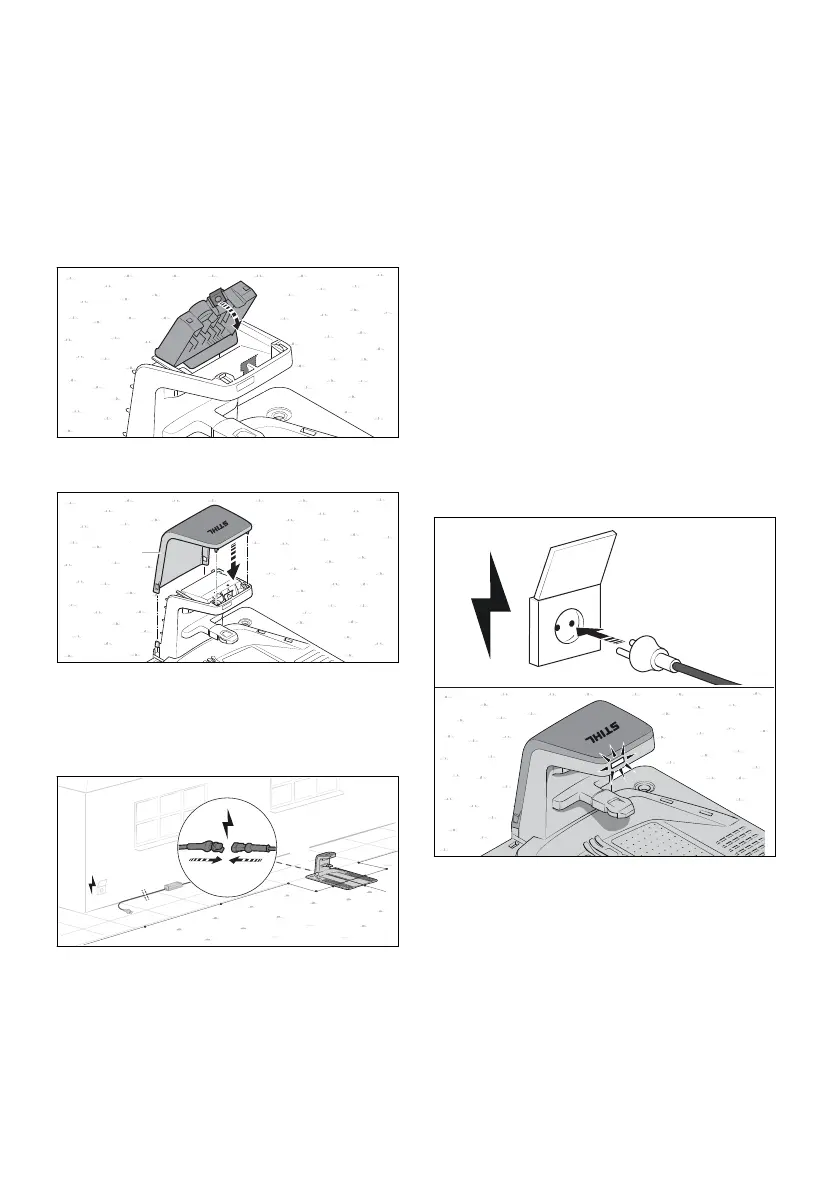

► Wijs de draadeinden met opdruk aan de juiste
klemmen toe.
► Klap de hendel van de bijbehorende klem (3)
naar achteren open.
► Breng het gestripte draadeinde in de bijbeho‐
rende klem (3) in en klap de hendel weer naar
voren om te sluiten.
► Fixeer de begrenzingsdraden en de leidraad
zoals afgebeeld in de kabelhouders en druk ze
naar rechts.
► Klap de kap (4) naar voren.
De kap (4) klikt hoorbaar en merkbaar vast.
► Breng de kap (5) aan.
De kap (5) klik hoorbaar vast.
11.2 Laadkabel leggen en adapter
aansluiten
► Leg de laadkabel (1) naar de locatie van de
adapter (2) toe.
► Kies de locatie voor de adapter (2) zodanig
dat aan de volgende voorwaarden wordt vol‐
daan:
–
De adapter (2) en de aansluitkabel bevin‐
den zich buiten het maaivlak.
–
Een geschikte contactdoos bevindt zich bin‐
nen bereik van de adapter (2).
–
De adapter (2) ligt op een vlakke en niet
permanent vochtige ondergrond.
–
De adapter (2) is wat hoger boven de vloer
aangebracht wanneer deze mogelijk wordt
blootgesteld aan langer durende vochtig‐
heid.
–
Indien mogelijk: de locatie is beschermd
tegen weersinvloeden en bevindt zich in de
schaduw.
► Leg de laadkabel zodanig dat aan de vol‐
gende voorwaarden wordt voldaan:
–
De laadkabel (1) bevindt zich buiten het
maaivlak.
–
De laadkabel (1) is zodanig gelegd dat per‐
sonen er niet over kunnen struikelen.
–
De laadkabel (1) staat niet onder spanning
of is in elkaar gewikkeld.
–
De laadkabel (1) is volledig afgerold en ligt
niet onder het dockingstation.
–
De laadkabel (1) ligt niet op een permanent
vochtige ondergrond.
► Verbind de laadkabel (1) met de stekker (3)
van de adapter (2).
► Steek de netstekker (4) in een correct geïn‐
stalleerde contactdoos (5).
De led op het dockingstation brandt groen.
11.3 Adapter aan een muur monte‐
ren
De adapter kan aan een muur worden gemon‐
teerd.
Nederlands 11 Dockingstation elektrisch aansluiten
218 0458-011-9601-A
