165
USCITA RF
Grafici dell'uscita del generatore
I grafici riportati di seguito illustrano la potenza di uscita ad ogni set point con la
resistenza del carico specificata (come da norma IEC 60601-2-2, sottoclausola 6.8.3).

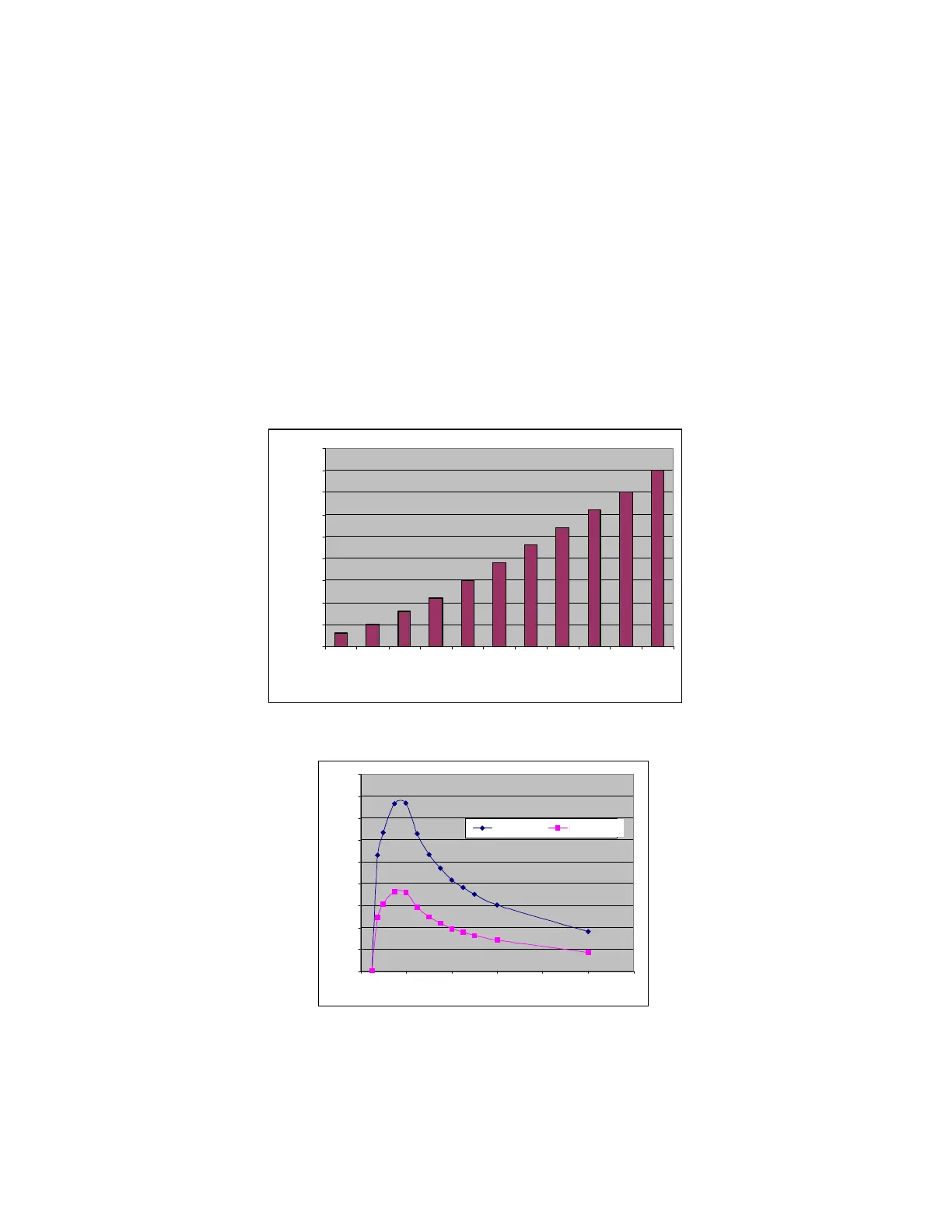

Figura 6: Potenza di uscita a fronte del set point con carico resistivo di 200 Ohm
Figura 7: Potenza di uscita (CUT) a fronte della resistenza del carico
Forma d’onda 200 kHz + 5%, onda quadra, fattore di cresta
<1,3 a 200 Ohm
Potenza massima (modalità CUT) 400 Watt a 200 Ohm
Potenza massima (modalità COAG) 90 Watt a 200 Ohm
0
50
100
150
200
250
300
350
400
450
1234567891011
Set Point
Power (Watts)
Potenza RMS (W)
Set point
0
50
100
150
200
250
300
350
400
450
0 200 400 600 800 1000 1200
Load Re sistance (ohms)
RMS Power (W)
Full Setting Half Setting
Resistenza del carico (Ohm)
Potenza RMS (W)
Impostazione
completa
Impostazione
a metà
