WYJŚCIE CZĘSTOTLIWOŚCI RADIOWEJ (RF)

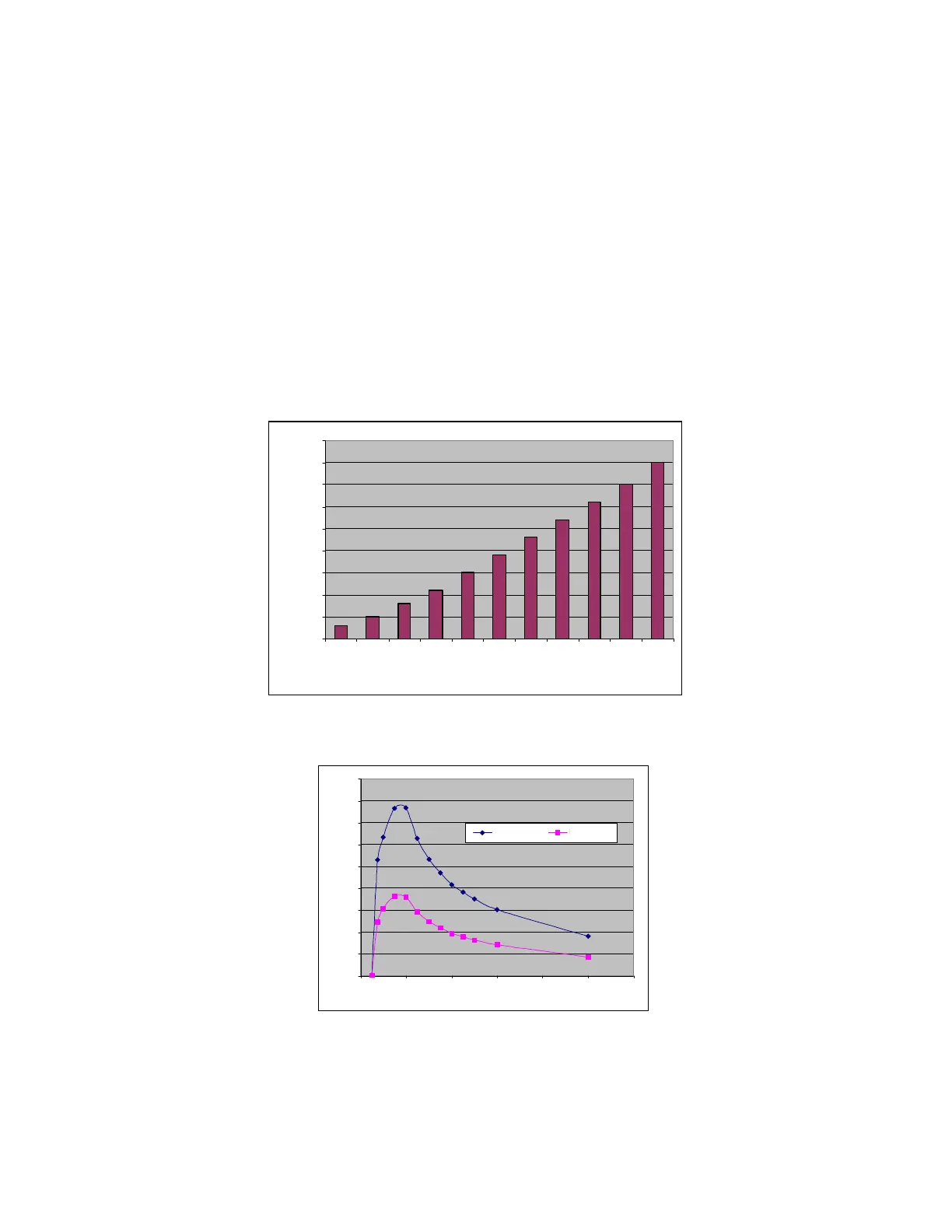

Wykresy mocy wyjściowej generatora
Moc wyjściowa w każdym punkcie ustawienia z określoną rezystancją obciążenia
(dla normy IEC 60601-2-2, paragraf 6.8.3) przedstawiona została na poniższych wykresach.
Rysunek 6: Moc wyjściowa w zależności od punktu ustawienia przy 200-omowej rezystancji
obciążenia
Rysunek 7: Moc wyjściowa (CUT) w zależności od rezystancji obciążenia
Kształt fali 200 kHz + 5%, przebieg kwadratowy,
współczynnik szczytu <1,3 przy 200 omach
Moc maksymalna (tryb CUT - cięcie) 400 watów przy 200 omachw
Moc maksymalna (tryb COAG - koagulacja) 90 watów przy 200 omach
0
50
100
150
200
250
300
350
400
450
1234567891011
Set Point
Power (Watts)
Moc skuteczna - RMS (W)
Punkt ustawienia
0
50
100
150
200
250
300
350
400
450
0 200 400 600 800 1000 1200
Load Re sistance (ohms)
RMS Power (W)
Full Setting Half Setting
Rezystancja obciążenia (omów)
Moc skuteczna - RMS (W)
Ustawienie
pełne
Ustawienie
połowiczne
