Instrucciones De Operación
CONECTORES CLIK-TITE
5A
5B
5C
5D
6B
6C

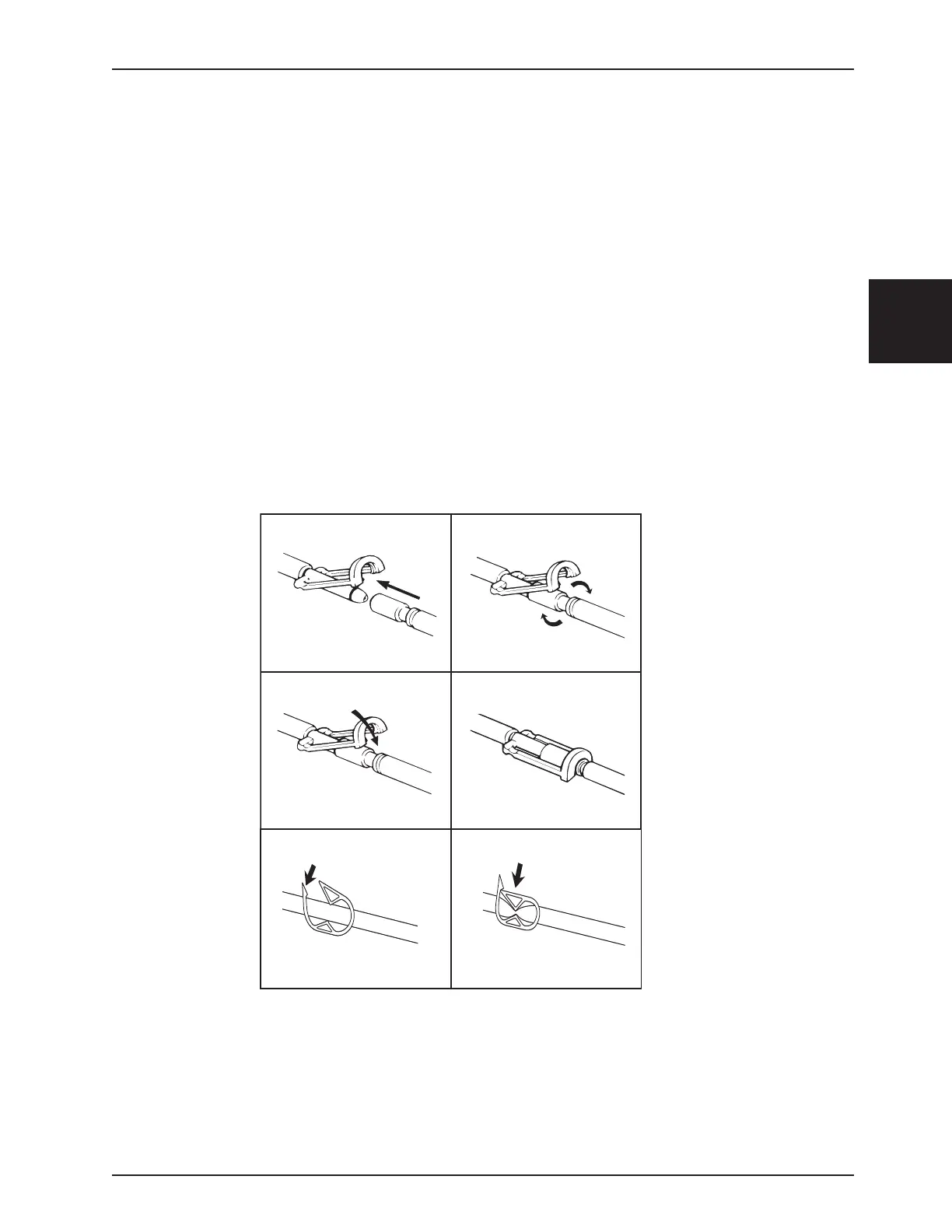

Figure 5: Clik-Tite
®
Connectors
Las bombas T/Pump series TP600 y 700 se entregan con conectores Clik-Tite
®
.
Para conectar y desconectar los conectores Clik-Tite
®
de la manguera a la almohadilla:
1. Introduzca los adaptadores macho en los adaptadores hembra con un movimiento de torsión (figuras 5A y 5B).
2. Cuando estén bien introducidos, coloque el anillo de seguridad a presión en su lugar (figuras 5C y 5D).
3. Para desconectar, proceda a la inversa.
4. Para abrir o cerrar las abrazaderas que aprietan la manguera:
•Abra la abrazadera llevando el extremo serrado hacia abajo (figura 6B).
•Para cerrar la abrazadera, apriétela para unirla (figura 6C).
Nota:Consultelafigura1Benlapágina4cuandodebaconectarvariasalmohadillas.
