Stryker T/PUMP TP600 - Conectores Estilo Colder

3-12 101515 REV C
Español
Instrucciones De Operación
CONECTORES ESTILO COLDER
Para conectar y desconectar los conectores estilo Colder
®
a la almohadilla:
1. Introduzcaelacoplamientomachoenelacoplamientohembra.Losconectoresestaránunidoscuandooigaun
chasquido (figura 6A).
2. Para abrir o cerrar las abrazaderas que aprietan la manguera:
•Abra la abrazadera llevando el extremo serrado hacia abajo (figura 6B).
•Para cerrar la abrazadera, apriétela para unirla (figura 6C).
3. Para desconectar, lleve la lengüeta del acoplamiento hembra hacia abajo. Los acoplamientos se desconectan
parcialmente.
4. Separe el acoplamiento macho completamente para desconectarlo (figura 6D).

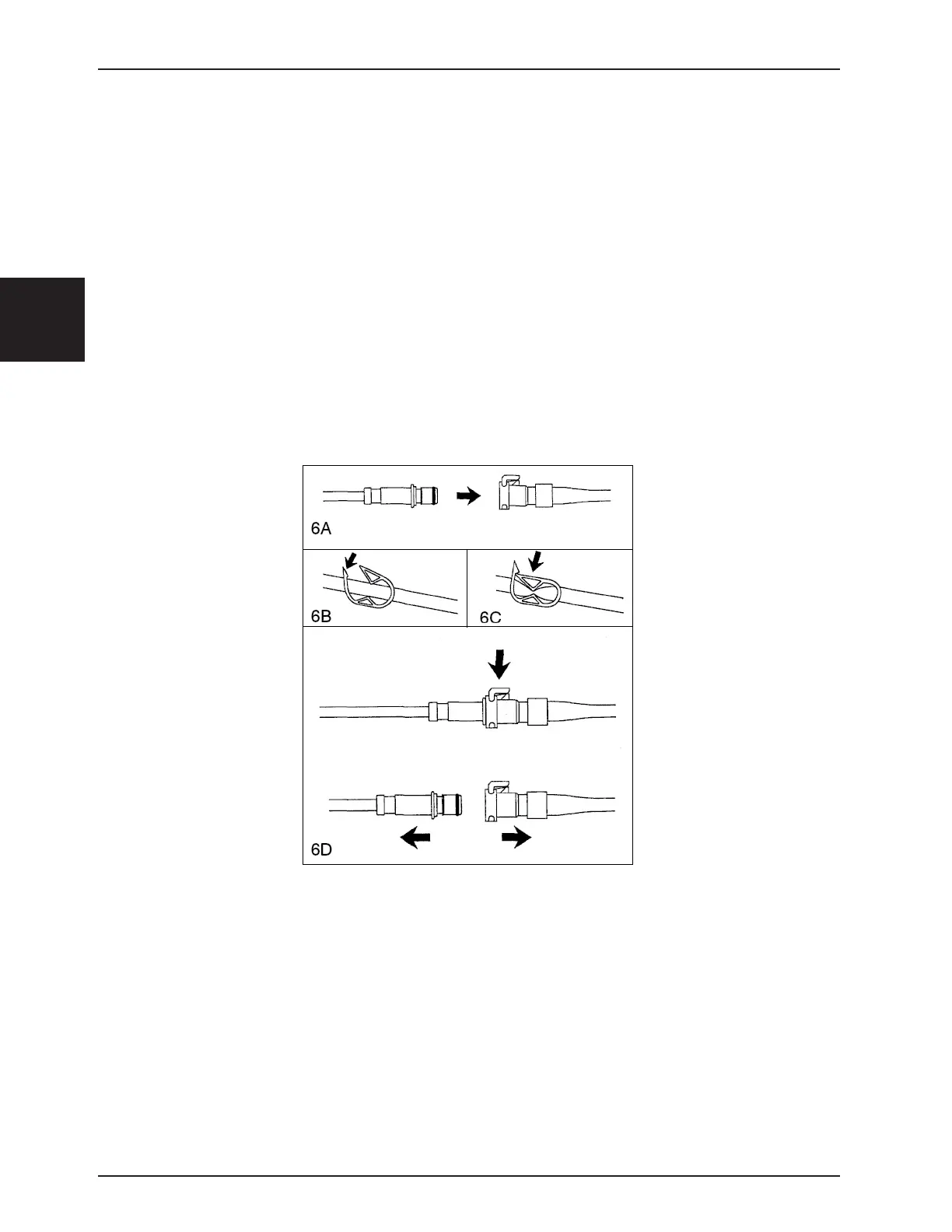

Figura 6: Conectores estilo Colder
®
