Tangent Rugged Mini E1 - Page 23

Rugged Mini E1 | User’s Manual

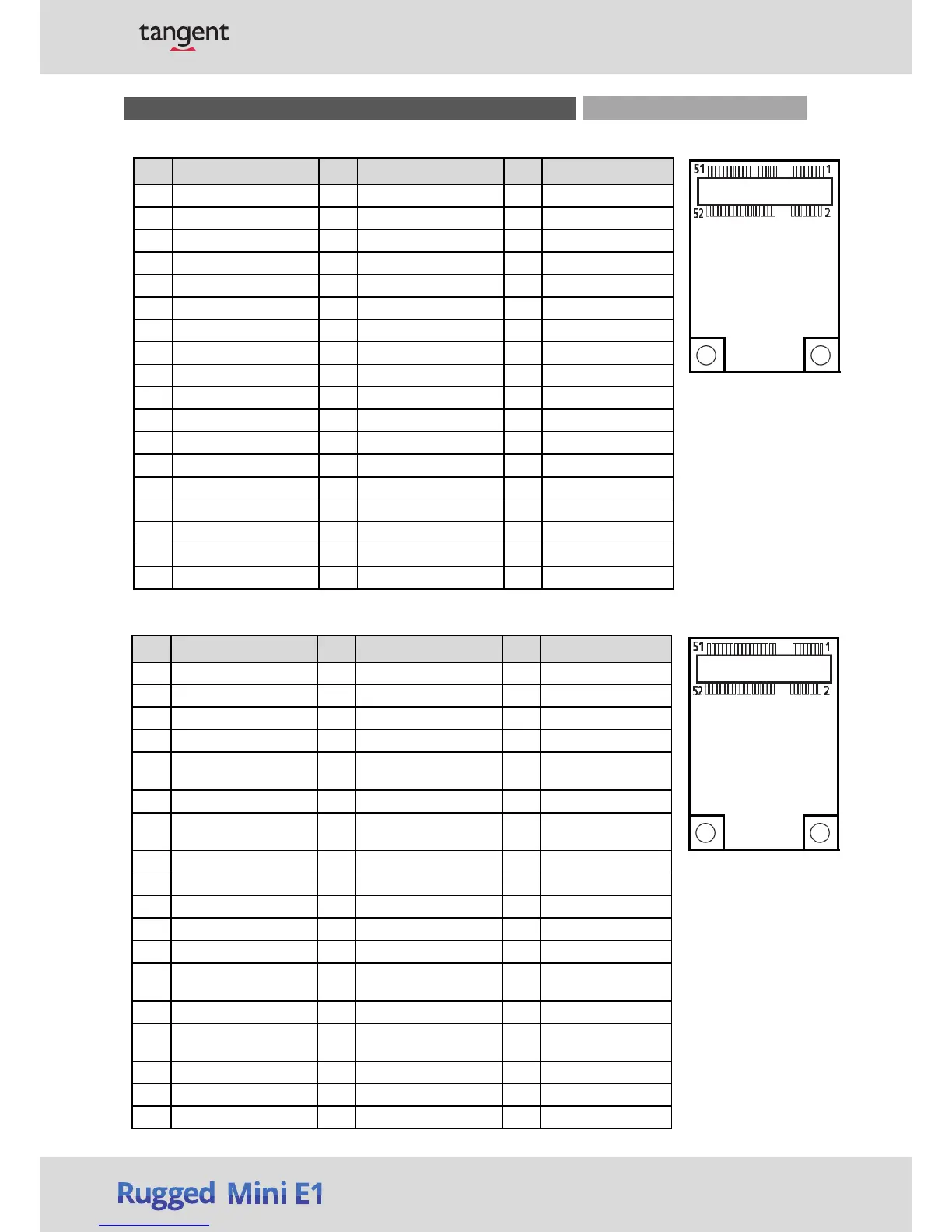

MINIPCIE1: Mini PCI-Express Socket
Pin Definition Pin Definition Pin Definition
1 WAKE# 19 NC 37 GND
2 +3.3V 20 +3.3V 38 USB_DP1
3 NC 21 GND 39 +3.3V
4 GND 22 MINIPCIE RST# 40 GND
5 NC 23 MINIPCIE_RXN1 41 +3.3V
6 +1.5V 24 +3.3V 42 NC
7 CLKREQ1# 25 MINIPCIE_RXP1 43 GND
8 NC 26 GND 44 NC
9 GND 27 GND 45 NC
10 NC 28 +1.5V 46 NC
11 MINIPCIE_CLKN1 29 GND 47 NC
12 NC 30 SMB_CLK 48 +1.5V
13 MINIPCIE_CLKP1 31 MINIPCIE_TXN1 49 NC
14 NC 32 SMB_DATA 50 GND
15 GND 33 MINIPCIE_TXP1 51 NC
16 NC 34 GND 52 +3.3V
17 NC 35 GND
18 GND 36 USB_DN1
CN3: Mini PCI-Express / mSATA Socket
Chapter 2: Switches and Connectors
Pin Definition Pin Definition Pin Definition
1 WAKE# 19 NC 37 GND
2 +3.3V 20 +3.3V 38 USB_DP2
3 NC 21 GND 39 +3.3V
4 GND 22 MINIPCIE RST# 40 GND
5 NC 23
MINIPCIE_RXN2
(SATA_RXP0)
41 +3.3V
6 +1.5V 24 +3.3V 42 NC
7 CLKREQ2# 25
MINIPCIE_RXP2
(SATA_RXN0)
43 GND
8 USIM_VCC 26 GND 44 NC
9 GND 27 GND 45 NC
10 USIM_DATA 28 +1.5V 46 NC
11 MINIPCIE_CLKN2 29 GND 47 NC
12 USIM_CLK 30 SMB_CLK 48 +1.5V
13 MINIPCIE_CLKP2 31
MINIPCIE_TXN2
(SATA_TXN0)
49 NC
14 USIM_RST 32 SMB_DATA 50 GND
15 GND 33
MINIPCIE_TXP2
(SATA_TXP0)
51 NC
16 USIM_VPP 34 GND 52 +3.3V
17 NC 35 GND
18 GND 36 USB_DN1
23
