Taski swingo 2500

103

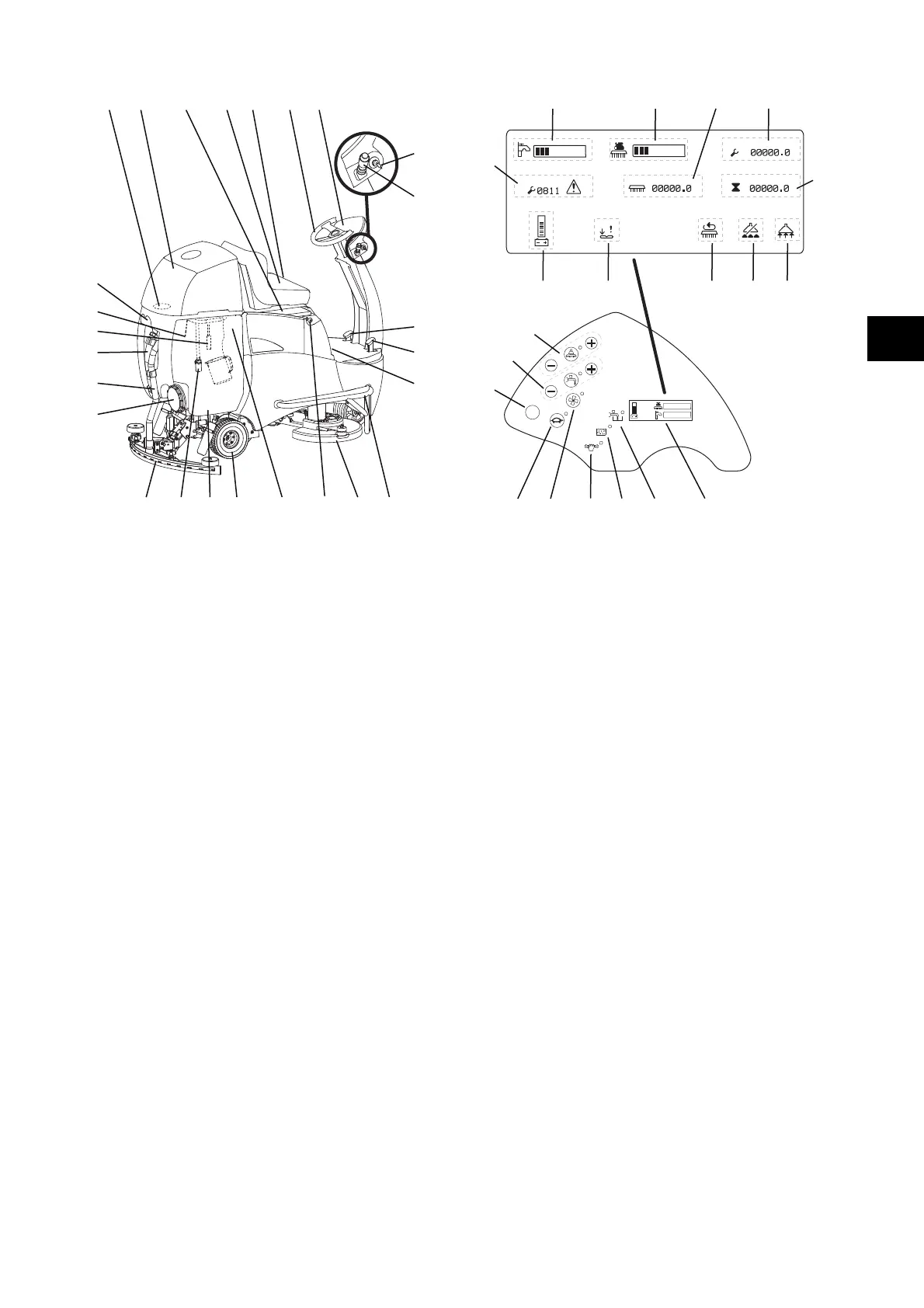

Koneen rakennekuva
1 Suulakkeen/letkun pidin
2 Sondi (likavesisäiliö täynnä)
3 Valinnainen: Kierrätyssuodatin
4 Likavesiletku
5 Imuletku
6 Säiliön kansi
7 Imusuulake
8 Imusuodatin
9 Likavesisäiliö
10 Kääntyvä käyttöpyörä takana
11 Puhdasvesisäiliö (kalvopussi) ja annostelukuppi
12 Akkujen irtikytkennän pistoke
13 Harjayksikkö
14 Suojaprofiili
15 Seisontajarru
16 Kaasupoljin
17 Jarrupoljin
18 Eteen- ja taaksepäinajon ajosuuntavipu ja torvi
19 Avainkytkin
20 Ohjauspöytä
21 Ohjauspyörä
22 Ajoistuimen säätö
23 Ajoistuin ja turvakytkin
24 Akkukotelon kansi (pääsulake ja akun pistoke)
25 Säiliön suojus
26 Imuilman suodatin
27 Harjavedon painike (PÄÄLLÄ / POIS PÄÄLTÄ), har-
japaine (+/-)
28 Veden tulon (PÄÄLLÄ / POIS PÄÄLTÄ) ja määrän
säätöpainikkeet (+/-)
29 Näytön painike
30 Hitaan ajon painike (PÄÄLLÄ / POIS PÄÄLTÄ)
31 Imuyksikön käynnistyspainike PÄÄLLÄ / POIS
PÄÄLTÄ
32 Huoltovälin merkkivalo
33 Täyden likavesisäiliön merkkivalo
34 Tyhjän käyttöliuossäiliön merkkivalo
35 Näyttö käynnistettäessä
36 Imuyksikkö PÄÄLLÄ
37 Imuyksikkö POIS PÄÄLTÄ (likavesisäiliö täynnä)
38 Harjayksikkö PÄÄLLÄ
39 Kaasupolkimen häiriö
40 Akkuvalvonta
41 Tunnit yhteensä
42 Huoltotunnit
43 Harjayksikön tunnit
44 Harjapaine PÄÄLLÄ / POIS PÄÄLTÄ
45 Käyttöliuos PÄÄLLÄ / POIS PÄÄLTÄ
46 Virhekoodi
1
2
3
4
5
6
78
9 10 13 14
15
16
17
18
19
20
2122
23
242526
11 12
Display
36
42434445
41
37383940
28
27
29
30 31 32 33 34 35
46
