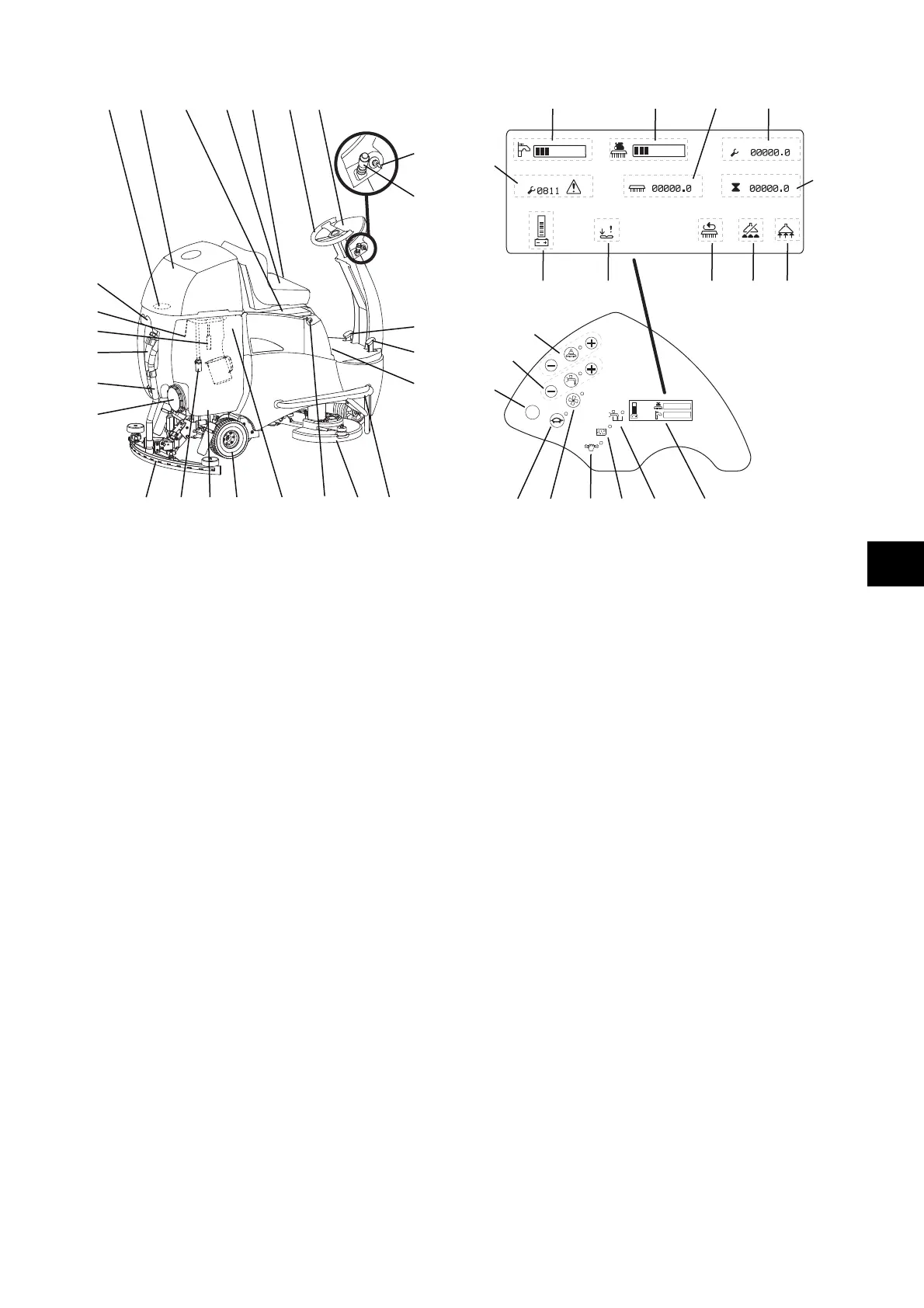

Struttura
1 Supporto tubo/beccucci
2 Sonda (serbatoio di recupero pieno)
3 Opzione: Filtro di riciclaggio
4 Tubo acqua sporca
5 Tubo di aspirazione
6 Coperchio serbatoio
7 Succhiatore
8 Filtro di ingresso aspirazione
9 Serbatoio di recupero
10 Ruota motrice sterzante posteriore
11 Serbatoio acqua pulita (sacco membrana) con do-
satore
12 Dispositivo scollegamento batterie
13 Gruppo spazzola
14 Profilo di protezione
15 Freno di stazionamento
16 Pedale dell’acceleratore
17 Freno
18 Leva di direzione di marcia avanti e indietro e clac-
son
19 Interruttore a chiave
20 Quadro di comando
21 Sterzo
22 Regolazione sedile
23 Sedile con interruttore di sicurezza
24 Coperchio della batteria (fusibile principale e con-
nettore della batteria)
25 Calotta del serbatoio
26 Filtro aspirazione
27 Pulsante azionamento accessorio (ON/OFF), pres-
sione spazzola (+/-)
28 Pulsante soluzione di pulizia immissione (ON/OFF),
quantità (+/-)
29 Pulsante display
30 Pulsante tartaruga (ON/OFF)
31 Pulsante gruppo aspiratore (ON/OFF)
32 Indicatore di servizio
33 Spia serbatoio di recupero pieno
34 Spia serbatoio della soluzione di pulizia vuoto
35 Indicatore display all’accensione
36 Gruppo aspiratore ON
37 Gruppo aspiratore OFF (serbatoio di recupero pie-
no)
38 Gruppo spazzola ON
39 Guasto pedale dell’acceleratore
40 Indicatore batterie
41 Ore totale
42 Ore assistenza
43 Ore gruppo spazzola
44 Pressione spazzola ON/OFF
45 Soluzione di pulizia ON/OFF
46 Codice di errore
1
2
3
4
5
6
78
9 10 13 14
15
16
17
18
19
20
2122
23
242526
11 12
Display
36
42434445
41
37383940
28
27
29
30 31 32 33 34 35
46
