46

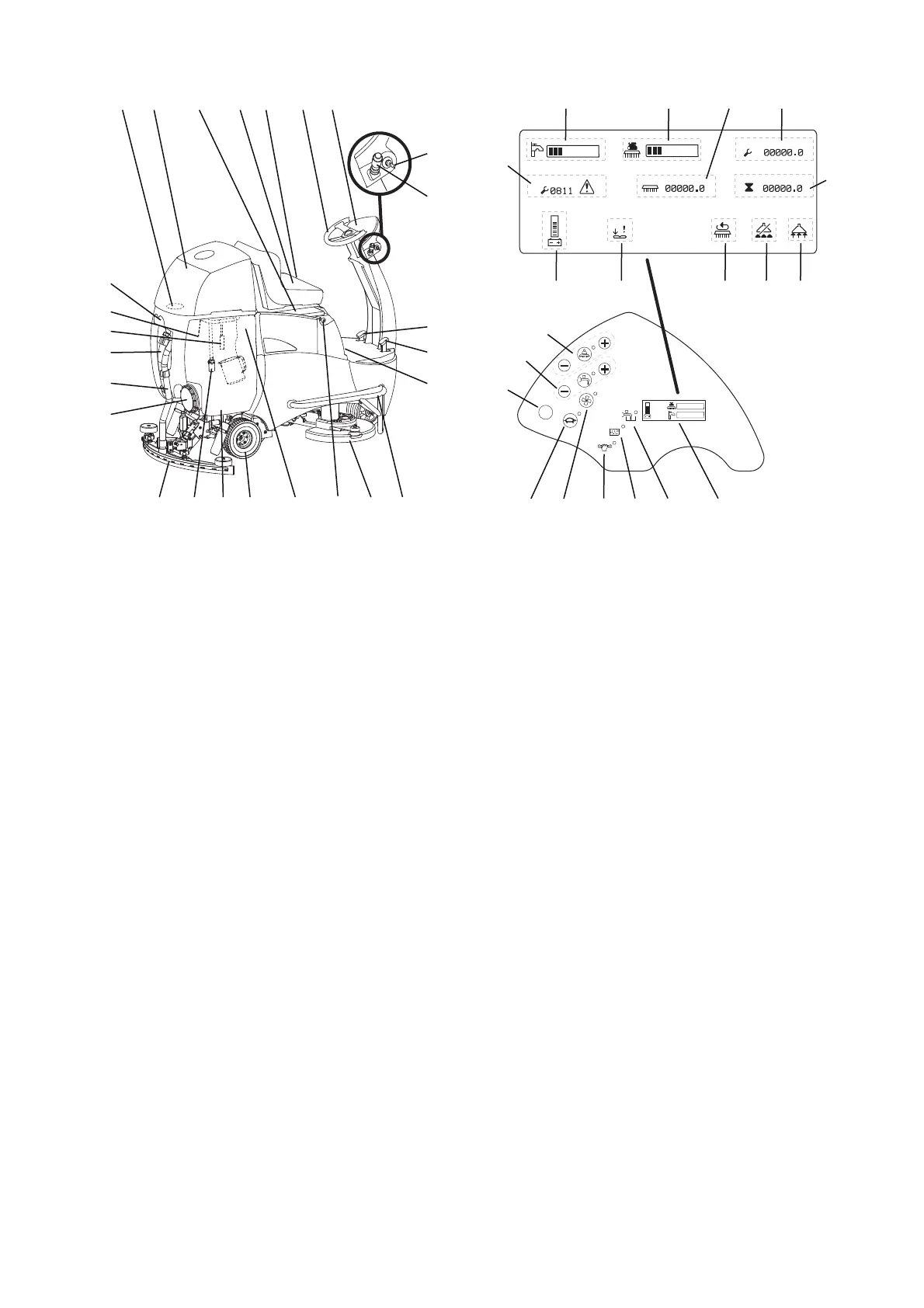

Aufbauübersicht
1 Düsen-/ Schlauchhalter
2 Sonde (Schmutzwassertank voll)
3 Option: Recyclingfilter
4 Schlauch Schmutzwasser
5 Saugschlauch
6 Tankdeckel
7 Saugdüse
8 Ansaugfilter
9 Schmutzwassertank
10 Antriebsrad gelenkt hinten
11 Frischwassertank (Membransack) mit Dosierbe-
cher
12 Batterietrennstecker
13 Werkzeugaggregat
14 Rammschutz
15 Feststellbremse
16 Fahrpedal
17 Bremspedal
18 Fahrrichtungshebel für Vor- oder Rückwärtsfahrt
und Hupe
19 Schlüsselschalter
20 Bedienungspult
21 Lenkrad
22 Fahrersitzverstellung
23 Fahrersitz mit Sicherheitsschalter
24 Batterieabdeckung (Hauptsicherung und Batterie-
stecker)
25 Tankhaube
26 Saugfilter
27 Taste Werkzeugantrieb (EIN/AUS), Bürstendruck
(+/-)
28 Taste Reinigungslösung Zufuhr (EIN/AUS), Menge
(+/-)
29 Taste Display
30 Taste Langsamfahrt (EIN/AUS)
31 Taste Saugaggregat EIN/AUS
32 Wartungsanzeige
33 Anzeige Schmutzwassertank voll
34 Anzeige Reinigungslösung leer
35 Displayanzeige beim Einschalten
36 Saugaggregat EIN
37 Saugaggregat AUS (Schmutzwassertank voll)
38 Werkzeugaggregat EIN
39 Störung Fahrpedal
40 Batteriestandsanzeige
41 Stunden Total
42 Stunden Service
43 Stunden Werkzeugaggregat
44 Bürstendruck EIN/AUS
45
Reinigungslösung EIN/AUS
46 Fehlercode
1
2
3
4
5
6
78
9 10 13 14
15
16
17
18
19
20
2122
23
242526
11 12
Display
36
42434445
41
37383940
28
27
29
30 31 32 33 34 35
46
