Teac T-R650 - Branchements

22
TUNER
(LINE IN)
REMOTE
CONTROL
RL
Amplificateur (A-R650)
T-R650
A
B
C

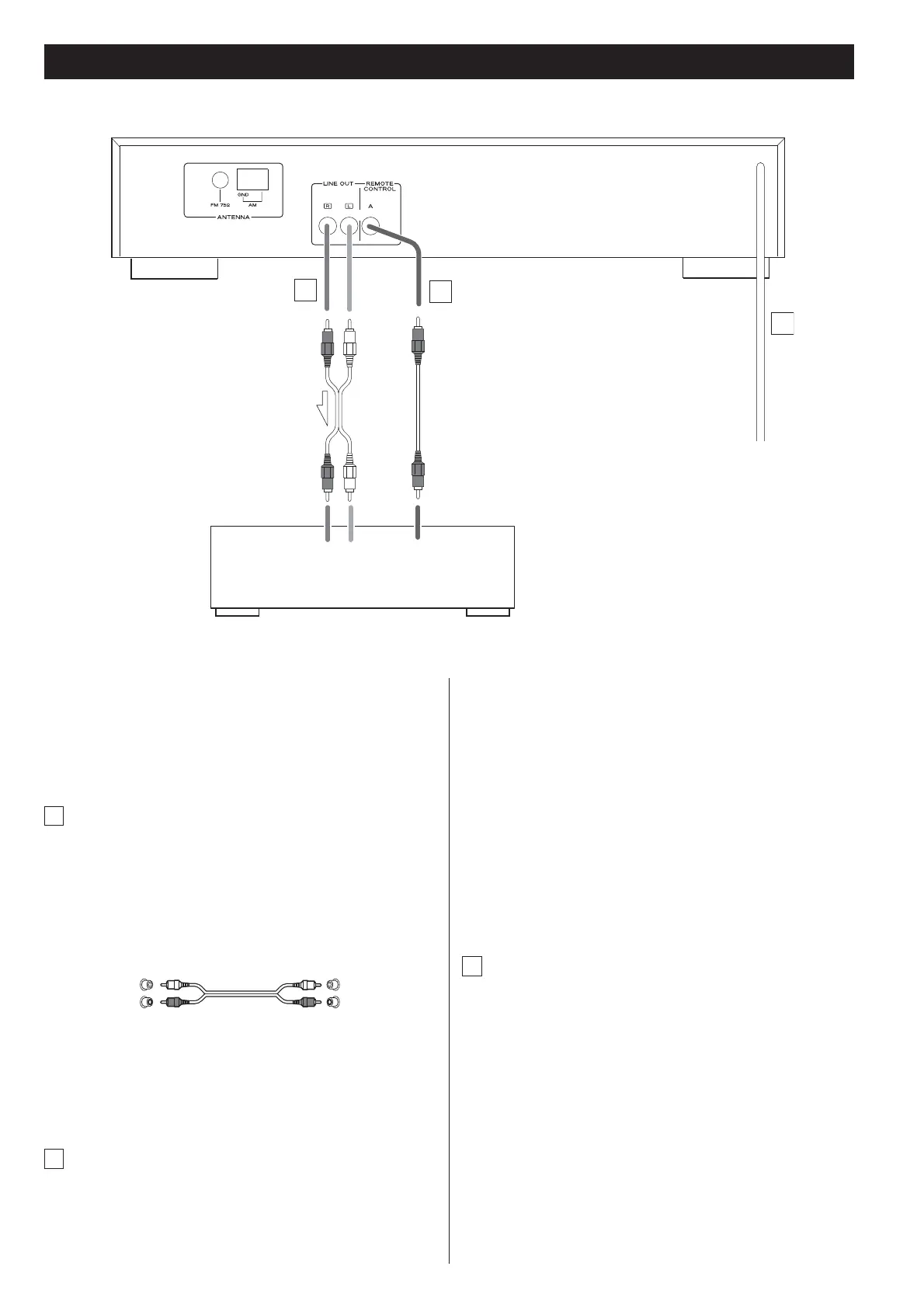

Branchements
< Lorsque vous vous calez sur une station, le sélecteur d’entrée de
l’A-R650 se règle automatiquement sur “TUNER”.
Si vous souhaitez utiliser les fonctions de commande à distance
(télécommande), raccordez la prise REMOTE CONTROL de
chaque élément à l’aide d’un cordon de télécommande .
< Vous pouvez utiliser la télécommande UR-431 (fournie avec
l’A-R650). Dirigez la télécommande vers l’A-R650 pour faire
fonctionner cet appareil.
Note :
La télécommande n’est pas fournie avec cet appareil.
C
Cordon d’alimentation secteur
Une fois tous les autres branchements terminés, connectez la
fiche du cordon d’alimentation à une prise secteur.
< Veillez à brancher le cordon d’alimentation à une prise secteur
fournissant la tension de courant correcte.
< Pour débrancher le cordon d’alimentation de la prise murale,
tirez directement sur la prise, ne tirez jamais sur le cordon.
A
Prises LINE OUT
Ces prises transmettent le signal audio analogique à 2 canaux.
Connectez ces prises aux prises TUNER de l’amplificateur
(A-R650) au moyen d’un câble stéréo à fiches RCA (Cinch).
Veillez à brancher :
la fiche blanche q la prise blanche (L : canal gauche)
la fiche rouge q la prise rouge (R : canal droit)
< Assurez-vous que chaque fiche est bien enfoncée. Pour éviter
tout ronflement ou bruit parasite, ne regroupez pas les câbles
de signal avec le cordon d’alimentation secteur ou les câbles
d’enceinte.
B
Prise REMOTE CONTROL
Si vous avez un A-R650 TEAC, connectez cette prise à la prise
REMOTE CONTROL de l’A-R650 au moyen d’un cordon de
connexion de télécommande. Vous avez alors accès aux
fonctions suivantes de commande pratique du système :
Blanc (L)
Rouge (R)
Blanc (L)
Rouge (R)
ATTENTION :
< Mettez hors tension tous les appareils avant de faire les
raccordements.
< Lisez attentivement le mode d’emploi de chacun des éléments
que vous souhaitez utiliser avec cet appareil.
