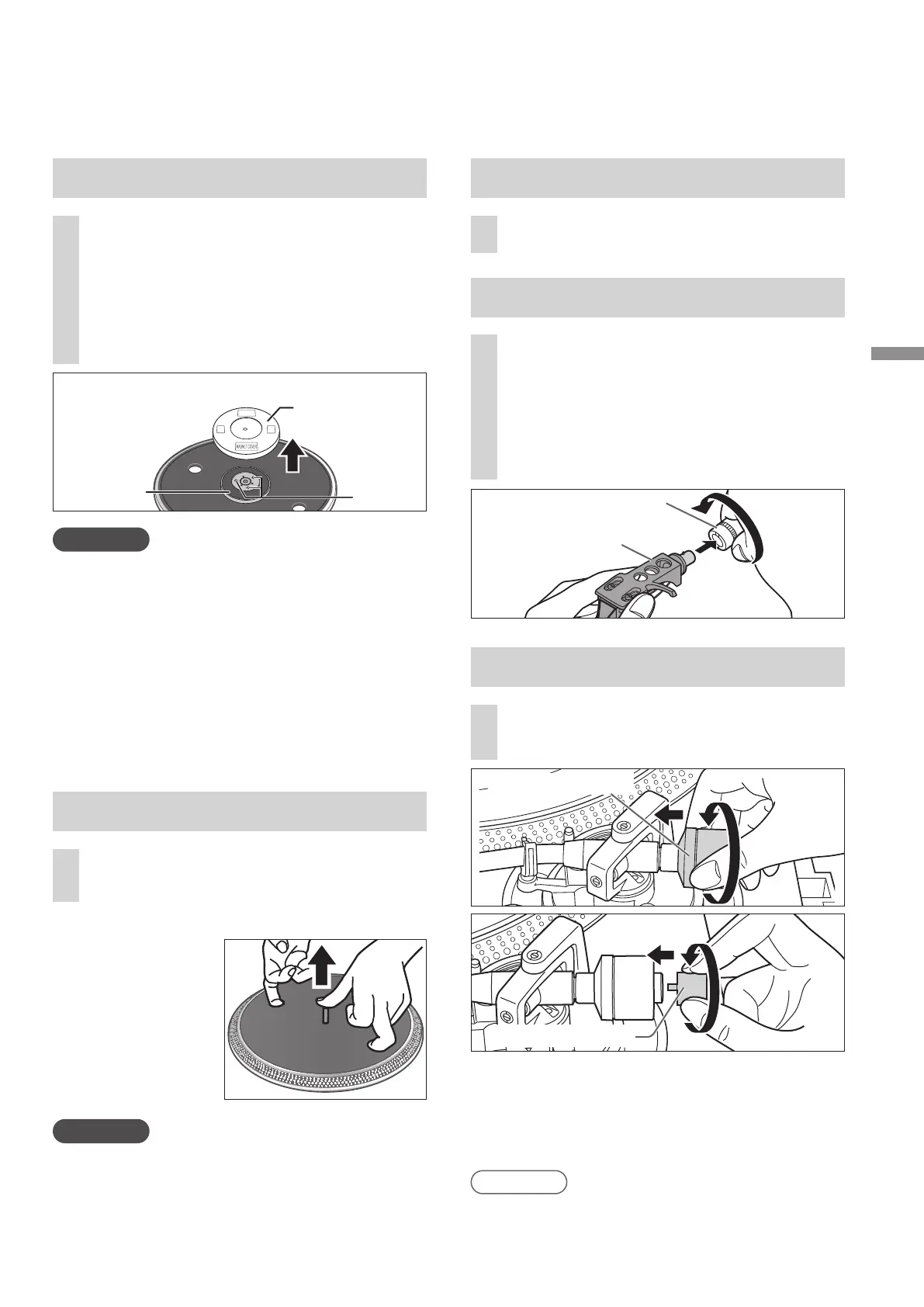

Pierwsze kroki
Polski
(231)
Mocowanie oprawki wkładki
4
Przymocować oprawkę wkładki wraz z
umieszczoną w niej wkładką do główki
ramienia tonowego.
Utrzymując oprawkę w pozycji
poziomej dokręcić nakrętkę blokującą.
Należy uważać, aby nie dotknąć ostrza igły.
Nakrętka blokująca
Oprawka wkładki
Mocowanie przeciwwagi ramienia
5
Przymocować ciężarek wyważający
do tylnej części ramienia tonowego.
Ciężarek wyważający
Ciężarek pomocniczy
Wnętrze ciężarka ramienia tonowego zostało
przesmarowane.
Uwaga
Zamocować dołączony ciężarek pomocniczy z tyłu
ramienia tonowego zgodnie z wagą wkładki.
Aby uzyskać informacje na temat zakresów
regulacji ciężaru wkładki, patrz „Zakres
dopuszczalnego ciężaru wkładki”.(
27)
15
Osadzenie maty talerza
3
Ułożyć matę na talerzu obrotowym.
Osadzanie talerza obrotowego
2
Powoli ustawić talerz obrotowy na
wrzecionie centralnym.
Aby usunąć talerz obrotowy
Jak pokazano na
rysunku po prawej
stronie, włożyć palce
w dwa otwory na
talerzu obrotowym,
przytrzymać
wrzeciono centralne
i wyciągnąć talerz
obrotowy.
Przed założeniem talerza obrotowego
1
Zdejmij pokrywę magnesu z talerza
obrotowego.
Wbudowany jest magnes, a jego pokrywa
znajduje się na tylnej stronie talerza
obrotowego.
Zdejmij pokrywę magnesu przed
zamontowaniem do jednostki głównej.
Tylna strona talerza obrotowego
Pokrywa magnesu
Magnes
Śruba
mocująca
Uwaga
Przechowywać wszelkie przedmioty wrażliwe
magnetyczne, takie jak karty magnetyczne i
zegarki, z dala od magnesu.
Chronić talerz obrotowy przed uderzeniem w
jednostkę główną lub upadkiem.
Chronić tylną stronę magnesu przed gromadzeniem
się kurzu lub pyłu.
Nie dotykać śrub mocujących (w trzech miejscach)
na talerzu obrotowym. Moc znamionowa nie może
być zagwarantowana, jeżeli nie są one na miejscu.
Uwaga
Zachować ostrożność podczas obchodzenia się z
talerzem, ponieważ jest ciężki.
Uważać, aby nie przytrzasnąć palców.
Zetrzeć
odciski palców lub kurz miękką szmatką.
