Technics SL-1210GR

Pour commencer
Français
(61)
1
Fixez une cellule de lecture
(achetée en magasin)
provisoirement.
Suivez les instructions de la cellule de
lecture pour la fixer correctement à la
coquille porte-cellule et serrez doucement
les vis.

Si les vis de fixation sont incluses dans la
cellule de lecture, utilisez-les.

Lors de la lecture de 45 tours SP, utilisez
une cellule de lecture pour les 45 tours
SP.

Utilisez un mini tournevis plat (4 mm)
disponible dans le commerce.

Prenez garde de ne pas toucher le bout
de la pointe de lecture.

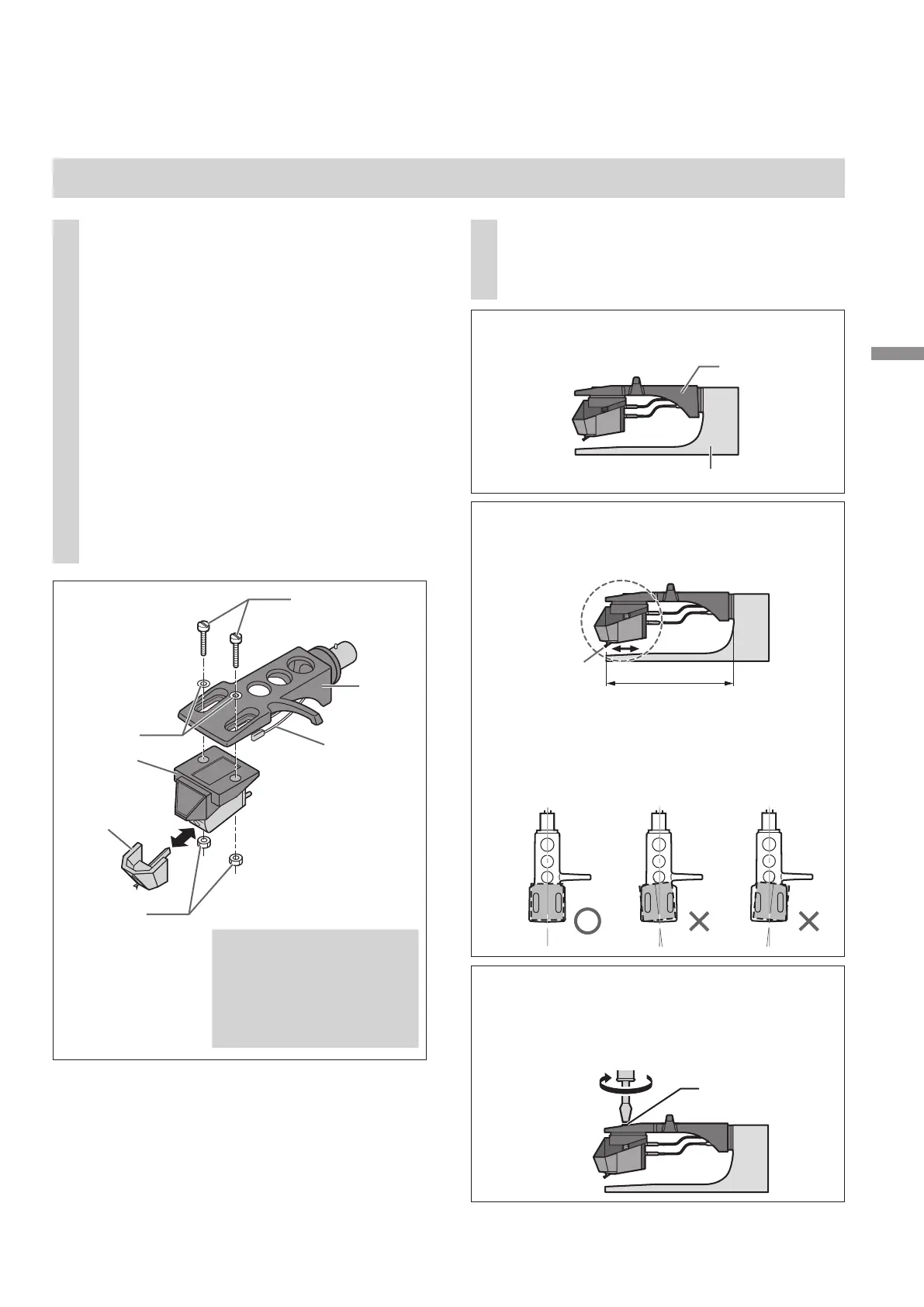

Fixation de la cellule de lecture

Placez le gabarit de surplomb sur la
coquille porte-cellule.

Serrez la vis pour la cellule de lecture.
Le porte-à-faux peut être réglé de façon
optimale.
Vis pour la cellule
de lecture
Gabarit de surplomb
Coquille
porte-
cellule
Coquille porte-
cellule
Fil de
jonction
Cellule de
lecture
Pointe de
lecture
(Fil de
jonction)
(Borne)
Rouge

R+ (Rouge)
Vert

R- (Vert)
Blanc

L+ (Blanc)
Bleu

L- (Bleu)
Vis pour la cellule
de lecture
Borne
(Exemple)
52 mm
2
Ajustez le porte-à-faux.
Utilisez le gabarit de surplomb inclus.

Déplacez la cellule de lecture pour aligner
le bout de la pointe de lecture avec
l'extrémité du gabarit.

La cellule de lecture doit être parallèle
à la coquille porte-cellule, vue de
dessus et de côté (l'illustration est une
vue de dessus).

Faites attention de ne pas laisser la
cellule de lecture glisser hors de son
emplacement.
Bout de la
pointe de
lecture
Écrous
Rondelles
13
