Technics SL-1210GR

Français
(68)

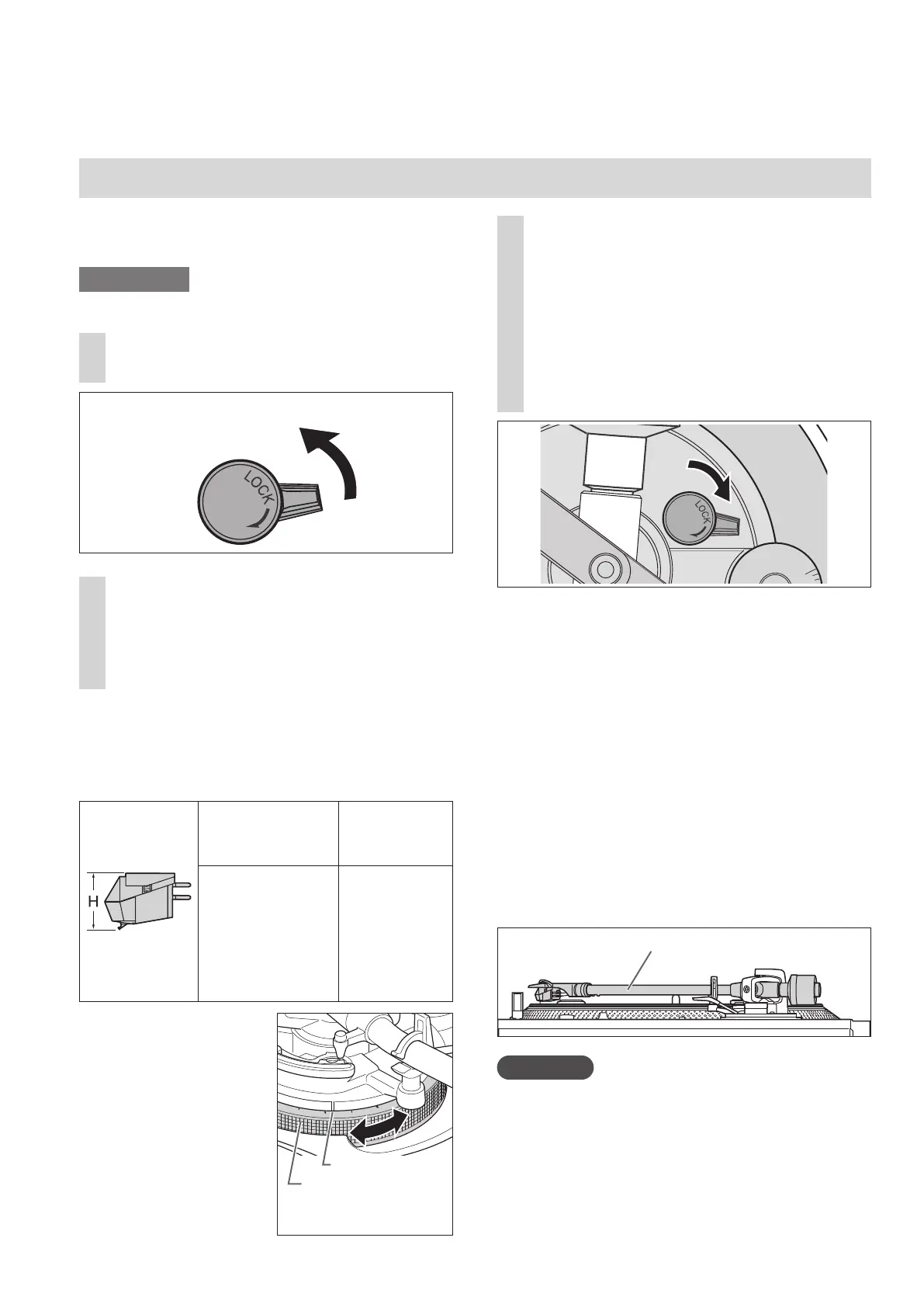

Hauteur du bras de lecture
N’effectuez ce réglage que si la cellule de
lecture que vous utilisez le rend nécessaire.
Préparatifs

Mettez un disque sur la platine.
1
Dégagez le verrou du bras de
lecture.
Réglage
(suite)
Ligne de repère
Bague de commande
de la hauteur du bras
de lecture
Hauteur de la
cellule de lecture
(H) en millimètres
Position de la
commande de
hauteur
17
18
19
20
21
22
23
0
1
2
3
4
5
6

Utilisez le tableau ci-dessous comme
référence pour trouver la marque de position
appropriée pour la hauteur de votre cellule
de lecture.

Tournez la bague
de commande de
hauteur de bras de
lecture pour aligner
la marque de position
avec la ligne de
repère. 0 à 6 mm
sont marqués sur la
bague de commande
de hauteur de bras
de lecture.
2
Réglez la hauteur avec la bague
de commande de la hauteur du
bras de lecture.
Réglez la hauteur du bras de lecture
jusqu'à ce qu'il soit parallèle au disque.
(Pour la coquille porte-cellule fournie)


Lorsque vous ne savez pas la
hauteur de la cellule de lecture (H)
ou lorsque vous n’utilisez pas la
coquille porte-cellule fournie
Retirez le couvercle de pointe de lecture, en
prenant soin de ne pas endommager la pointe
de lecture, puis dégagez le clip de retenue du
bras. Abaissez le levier de pose et relevage,
posez la pointe de lecture sur un disque et
réglez la commande de hauteur jusqu'à ce que
le bras de lecture et le disque soient parallèles.

Si la hauteur de la cellule de lecture (H) est
trop petite afin qu’elles soient parallèles,
ajoutez une « entretoise de cellule de
lecture » (non fournie).
3
Après que le réglage de hauteur
de bras soit terminé, verrouillez
le bras de lecture en tournant le
bouton de verrouillage du bras.

Assurez-vous de tourner le bouton de
verrouillage du bras à la fin, comme
indiqué dans la figure ci-dessous. Il peut
être nécessaire de forcer légèrement
pour le faire.
Parallèle à un disque
Attention

Prenez garde de ne pas endommager le bout
de la pointe de lecture.

Ne pas utiliser le produit sans que le bras ne
soit verrouillé.

Pour un réglage plus précis, utilisez un niveau
(non fourni) pour ajuster la hauteur du bras
de manière à ce que la cellule de lecture soit
parallèle au disque.
20
(Dégagé)
(Verrouillé)
Verrou du bras de lecture
