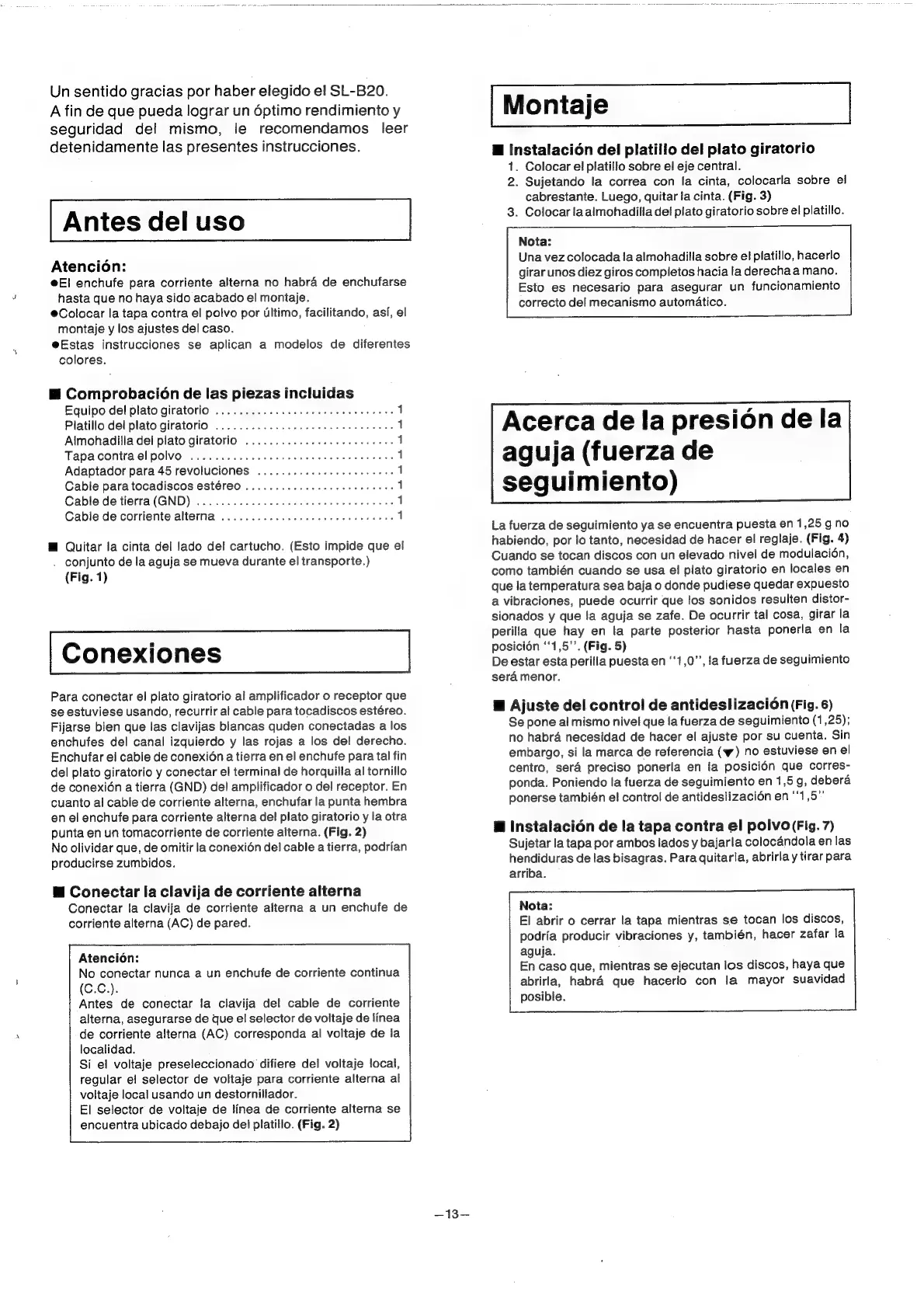

Un
sentido
gracias
por
haber
elegido
el
SL-B20.
A
fin
de
que
pueda
lograr
un
6ptimo
rendimiento
y
seguridad
del
mismo,
le
recomendamos
leer
detenidamente
las
presentes
instrucciones.
Antes
del
uso
Atencion:
@E!
enchufe
para
corriente
alterna
no
habra
de
enchufarse
hasta
que
no
haya
sido
acabado
el
montaje.
®@Colocar
la
tapa
contra
el
polvo
por
ultimo,
facilitando,
asi,
el
montaje
y
los
ajustes
del
caso.
e@Estas
instrucciones
se
aplican
a
modelos
de
diferentes
colores.
m@
Comprobaci6n
de
las
piezas
incluidas
Equipo
del
plato
giratorio
..........
0.
cece
eee
ee
1
Platillo
del
plato
giratorio
.......
6...
cece
eee
eee
1
Almohadilla
del
plato
giratorio
................
00.02
eee
1
Tapa
contra
el
polvo
2.0...
ccc
eee
ees
1
Adaptador
para
45
revoluciones
...........0..
scene
eee
1
Cable
para
tocadiscos
eStéreo
.......
0.
cee
eee
eee
1
Cable
de
tierra
(GND)
......
20.
cece
ee
ee
ee
1
Cable
de
corriente
alterna
.........
00.
c
cece
eee
eee
1
@
Quitar
la
cinta
del
Jado
del
cartucho.
(Esto
impide
que
el
.
conjunto
de
la
aguja
se
mueva
durante
el
transporte.)
(Fig.
1)
Conexiones
Para
conectar
e!
plato
giratorio
al
amplificador
o
receptor
que
se
estuviese
usando,
recurrir
al
cable
para
tocadiscos
estéreo.
Fijarse
bien
que
las
clavijas
blancas
quden
conectadas
a
los
enchufes
del
canal
izquierdo
y
las
rojas
a
los
del
derecho.
Enchufar
el
cable
de
conexidn
a
tierra
en
el
enchufe
para
tal
fin
del
plato
giratorio
y
conectar
el
terminal
de
horquilla
al
tornillo
de
conexién
a
tierra
(GND)
del
amplificador
o
del
receptor.
En
cuanto
al
cable
de
corriente
alterna,
enchufar
la
punta
hembra
en
el
enchufe
para
corriente
alterna
del
plato
giratorio
y
la
otra
punta
en
un
tomacorriente
de
corriente
alterna.
(Fig.
2)
No
olividar
que,
de
omitir
la
conexién
del
cable
a
tierra,
podrian
producirse
zumbidos.
@
Conectar
la
clavija
de
corriente
alterna
Conectar
fa
clavija
de
corriente
alterna
a
un
enchufe
de
corriente
alterna
(AC)
de
pared.
Atencion:
No
conectar
nunca
a
un
enchufe
de
corriente
continua
(C.C.).
Antes
de
conectar
la
clavija
del
cable de
corriente
alterna,
asegurarse
de
que
el
selector
de
voltaje
de
linea
de
corriente
alterna
(AC)
corresponda
al
voltaje
de
Ja
localidad.
Si
el
voltaje
preseleccionado
difiere
del
voltaje
local,
regular
el
selector
de
voltaje
para
corriente
alterna
al
voltaje
local
usando
un
destornillador.
EI
selector
de
voltaje
de
linea
de
corriente
alterna
se
encuentra
ubicado
debajo
del
platillo.
(Fig.
2)
—13—
Montaje
Instalacion
del
platillo
del
plato
giratorio
1.
Colocar
el
platillo
sobre
el
eje
central.
2.
Sujetando
la
correa
con
la
cinta,
colocarla
sobre
el
cabrestante.
Luego,
quitar
la
cinta.
(Fig.
3)
3.
Colocarlaalmohadilla
del
plato
giratorio
sobre
el
platillo.
Nota:
Una
vez
colocada
la
almohadilla
sobre
el
platillo,
hacerlo
girar
unos
diez
giros
completos
hacia
la
derechaa
mano,
Esto
es
necesario
para
asegurar
un
funcionamiento
correcto
del
mecanismo
automatico.
Acerca
de
la
presion
de
la
aguja
(fuerza
de
seguimiento)
La
fuerza
de
seguimiento
ya
se
encuentra
puesta
en
1,25
g
no
nabiendo,
por
lo
tanto,
necesidad
de
hacer
el
reglaje.
(Fig.
4)
Cuando
se
tocan
discos
con
un
elevado
nivel
de
modulacién,
como
también
cuando
se
usa
el
plato
giratorio
en
locales
en
que
la
temperatura
sea
baja
o
donde
pudiese
quedar
expuesto
a
vibraciones,
puede
ocurrir
que
los
sonidos
resulten
distor-
sionados
y
que
la
aguja
se
zafe.
De
ocurrir
tal
cosa,
girar
la
perilla
que
hay
en
la
parte
posterior
hasta
ponerla
en
la
posicién
‘‘1,5’’.
(Fig.
5)
De
estar
esta
perilla
puesta
en
‘‘1,0”,
la
fuerza
de
seguimiento
sera
menor.
@
Ajuste
del
control
de
antideslizaci6n
(Fig.
6)
Se
pone
al
mismo
nivel
que
la
fuerza
de
seguimiento
(1,25);
no
habra
necesidad
de
hacer
el
ajuste
por
su
cuenta.
Sin
embargo,
si
la
marca
de
referencia
(w)
no
estuviese
en
el
centro,
sera
preciso
ponerla
en
la
posicién
que
corres-
ponda.
Poniendo
la
fuerza
de
seguimiento
en
1,549,
debera
ponerse
también
el
control
de
antideslizacion
en
‘‘1,5”
M@
Instalacion
de
la
tapa
contra
el
polvo
(Fig.
7)
Sujetar
la
tapa
por
ambos
lados
y
bajarla
colocandola
en
las
hendiduras
de
las
bisagras.
Para
quitarla,
abrirlay
tirar
para
arriba.
Nota:
El
abrir
o
cerrar
la
tapa
mientras
se
tocan
los
discos,
podria
producir
vibraciones
y,
también,
hacer
zafar
la
aguja.
En
caso
que,
mientras
se
ejecutan
los
discos,
haya
que
abrirla,
habra
que
hacerlo
con
la
mayor
suavidad
posible.
