TECNOMOTOR 810 - Verbinding Van Fittingen en Sondes

45

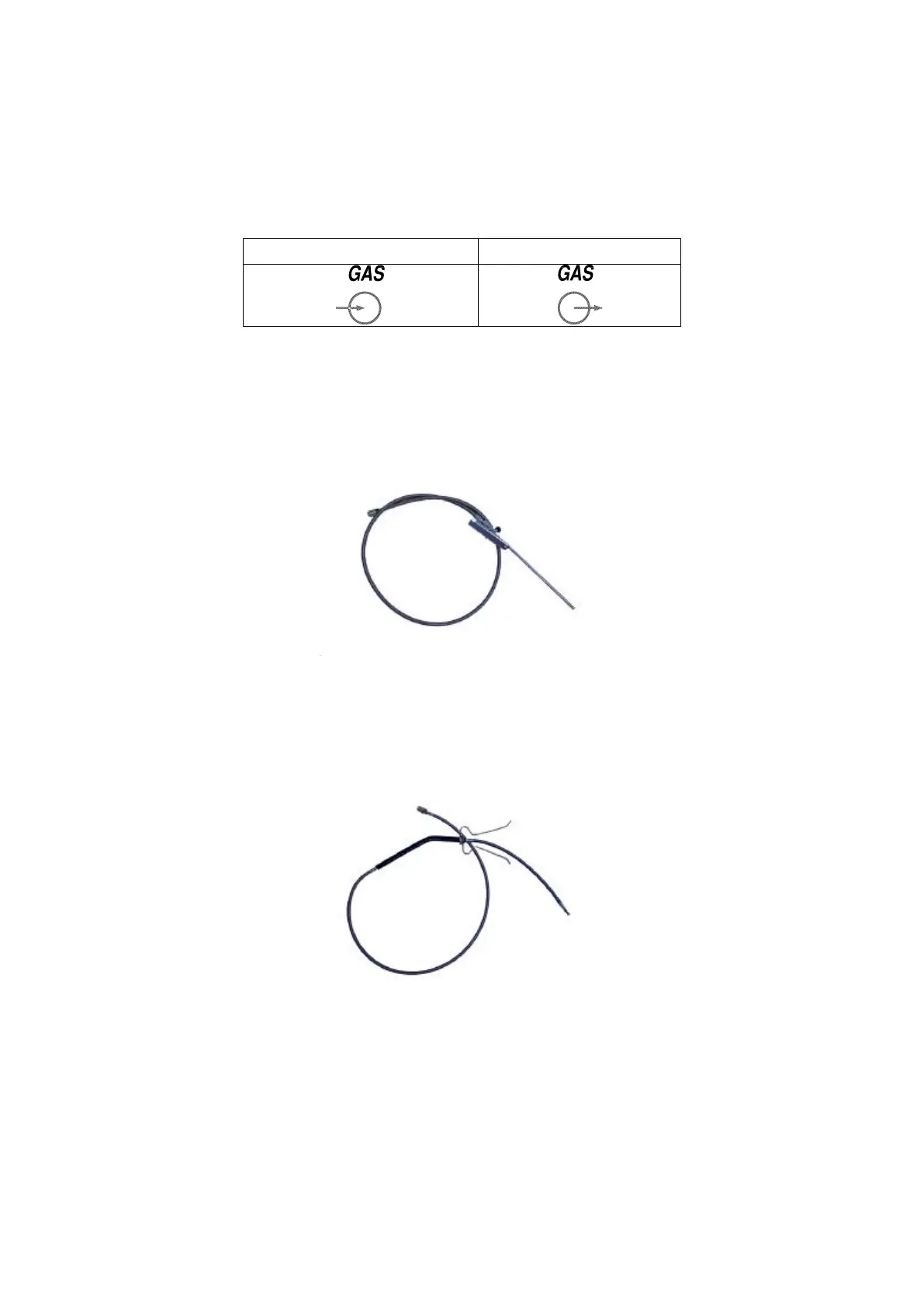

6 Verbinding van fittingen en sondes
Sluit de verbindingsleiding tussen de analysator en de olieafscheider aan op
de fittingen die zijn gemarkeerd met de symbolen in de onderstaande tabel.
GASANALYSATOR
OLIEAFSCHEIDER
De sondekit bestaat uit:
❑ Stalen bemonsteringssonde met speciale klem voor koppelingen op 2-takt
uitlaten voor voertuigen (zie Figuur 1)
Fig. 1
❑ Bemonsteringssonde met flexibele steel voor koppelingen op 4-takt uitlaten
voor voertuigen (zie Figuur 2)
Fig. 2
❑ Kit met olieafscheidingssysteem met 4 koppelingen voor gelijktijdig gebruik
van meerdere sondes (zie Figuur 3)
