6 Συνδέσεις ρακόρ και αισθητήρων

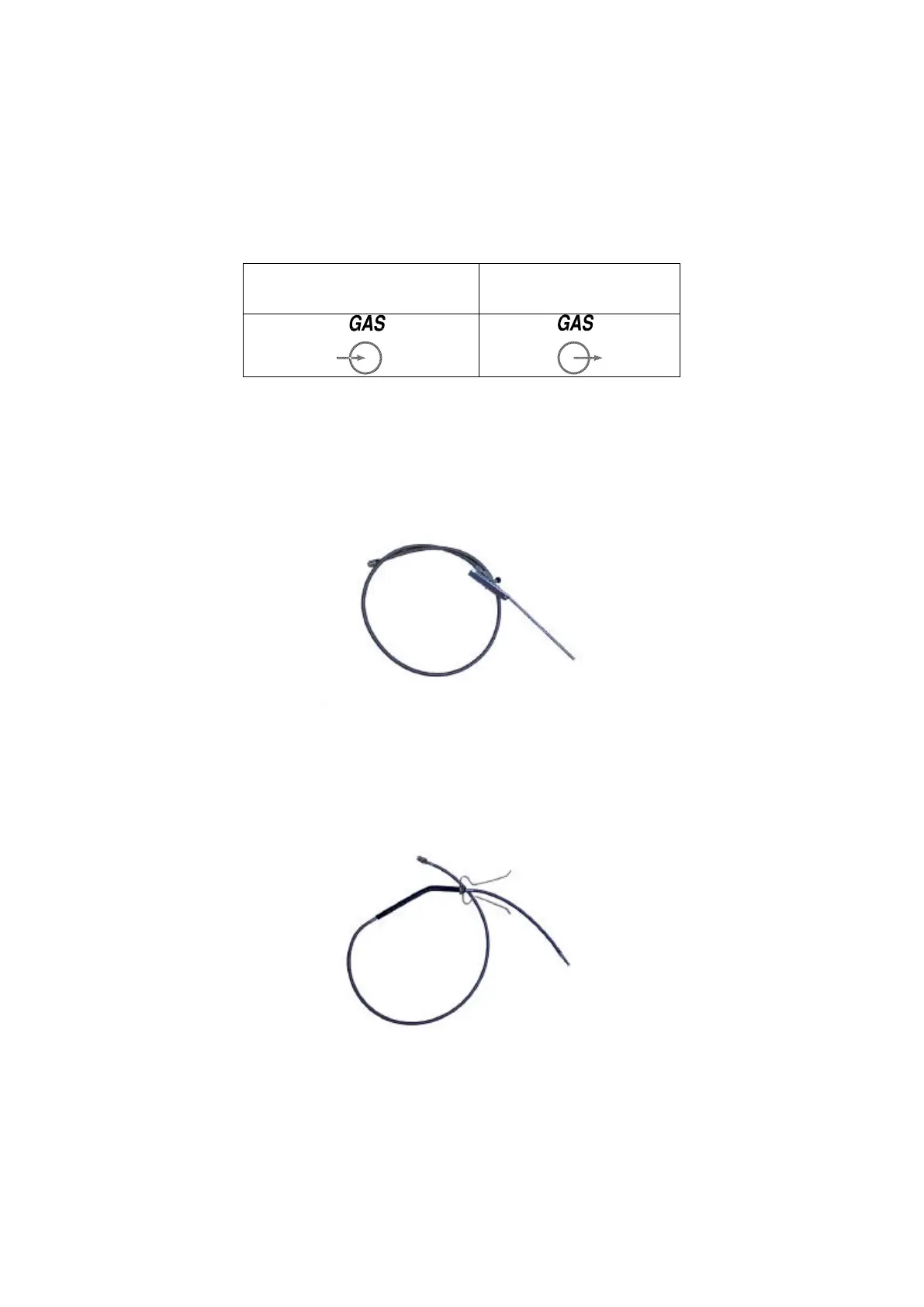

Συνδέστε το σωλήνα σύνδεσης μεταξύ του αναλυτή και του διαχωριστή λαδιού
στα ρακόρ που φέρουν τα σύμβολα που υποδεικνύονται στον παρακάτω
πίνακα.
ΑΝΑΛΥΤΗΣ ΑΕΡΙΩΝ
ΔΙΑΧΩΡΙΣΤΗΣ
ΛΑΔΙΟΥ
Το κιτ αισθητήρων αποτελείται από:
❑ Ατσάλινος αισθητήρας δειγματοληψίας με ειδική τσιμπίδα για σύνδεση στην
εξάτμιση δίχρονων οχημάτων (βλέπε Εικόνα 1)
Εικ. 1
❑ Αισθητήρας δειγματοληψίας με εύκαμπτο στέλεχος για συνδέσεις σε
εξατμίσεις τετράχρονων οχημάτων (βλ. Εικόνα 2)
Εικ. 2
❑ Σετ με σύστημα διαχωρισμού λαδιού με 4 συνδέσμους για ταυτόχρονη
χρήση πολλαπλών αισθητήρων (βλ. Εικόνα 3)
