6 Collegamenti raccordi e sonde

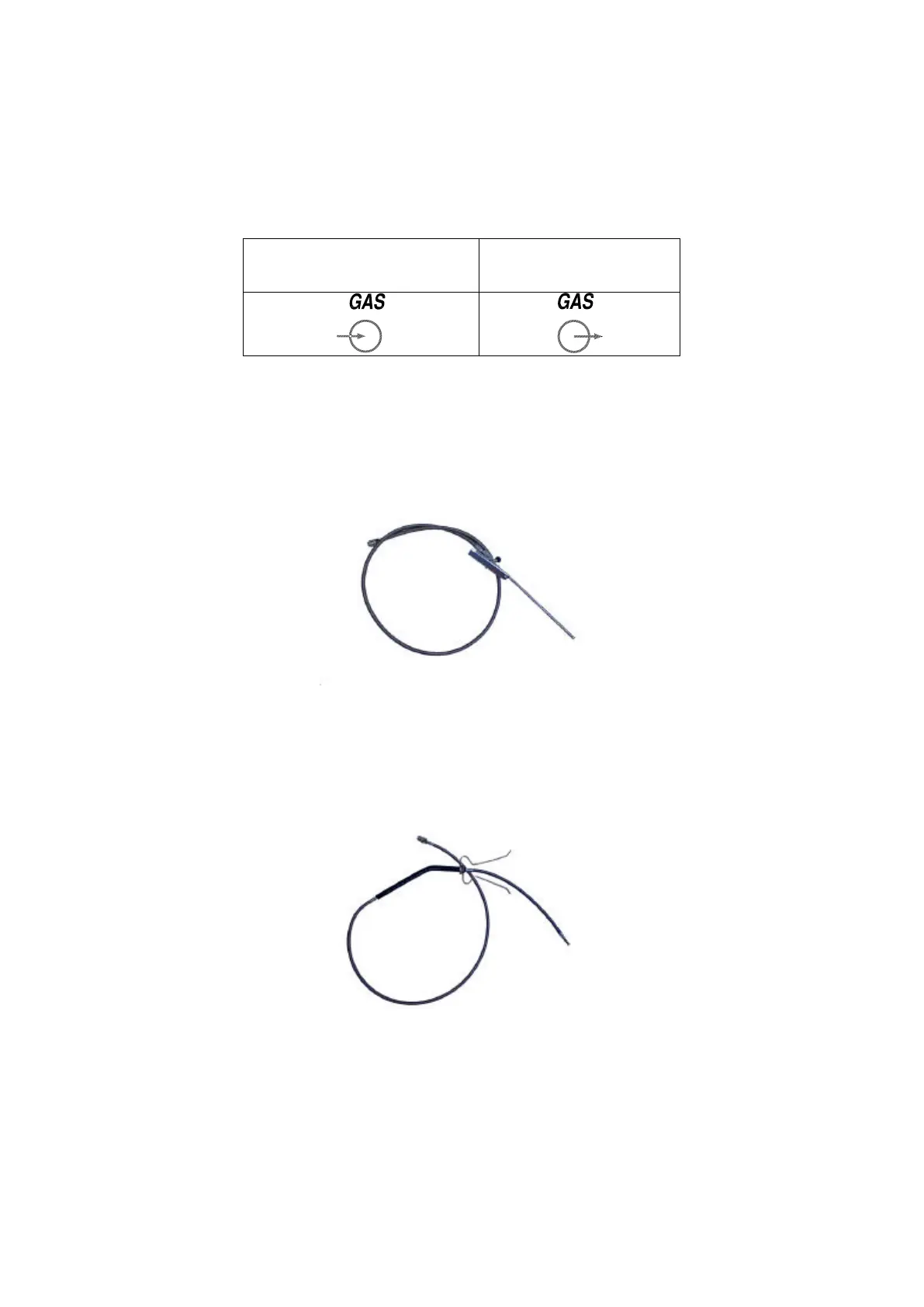

Collegare il tubo di collegamento tra l’analizzatore e il separatore olio sui
raccordi contraddistinti dai simboli indicati nella tabella sottostante.
ANALIZZATORE DI
GAS
SEPARATORE
OLIO
Il kit sonde è composto da:
❑ Sonda di campionamento in acciaio con pinza speciale per attacchi su
scarichi per veicoli a 2 tempi (vedi Figura 1)
Fig.1
❑ Sonda di campionamento con stelo flessibile per attacchi su scarichi per
veicoli a 4 tempi (vedi Figura 2)
Fig.2
❑ Kit con sistema di separazione dell’olio con 4 attacchi per l’utilizzo
contemporaneo di più sonde (vedi Figura 3)
