6 Połączenia złączek i sond

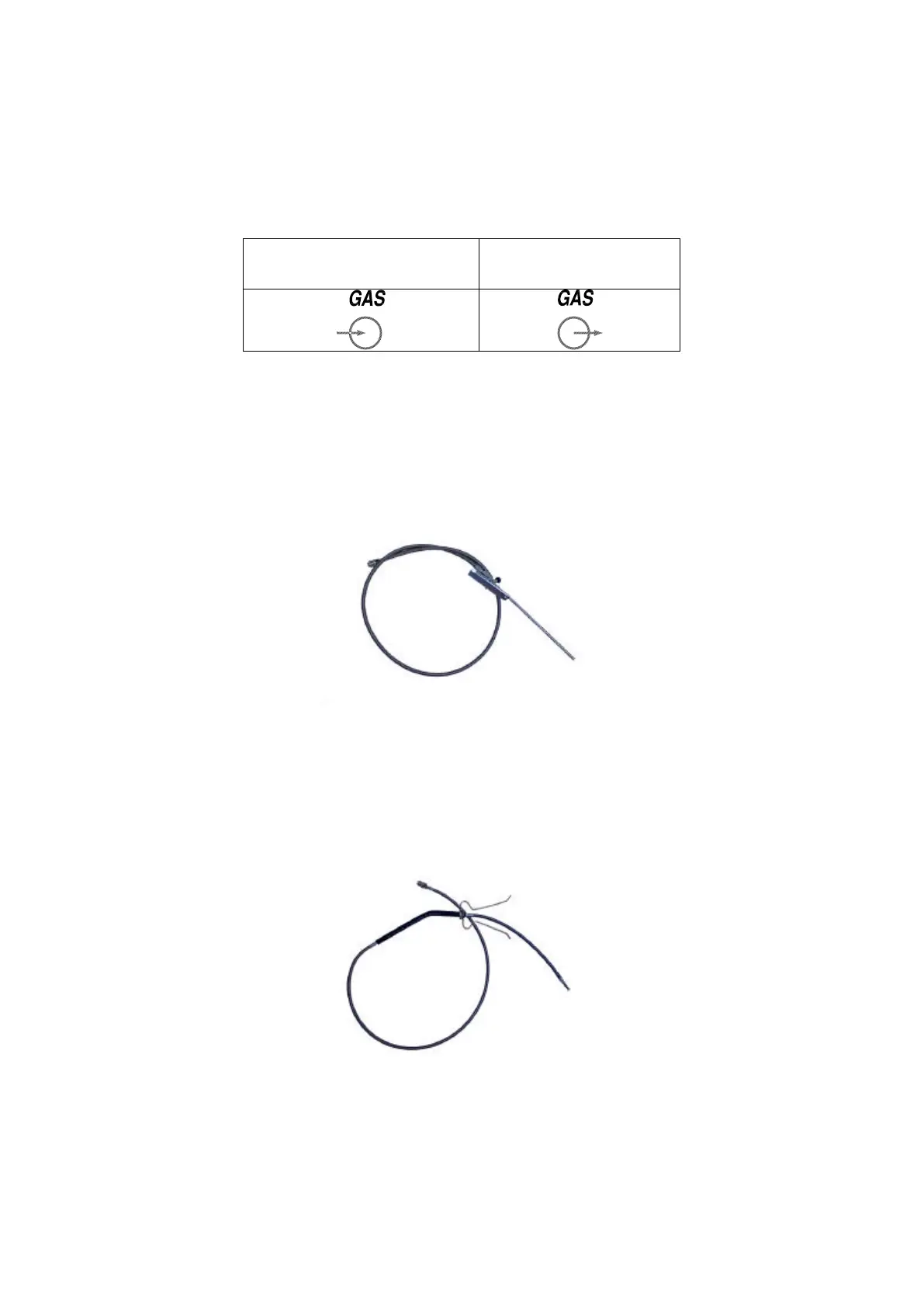

Podłączyć rurę łączącą analizator z separatorem oleju na złączkach
oznaczonych symbolami wskazanymi w poniższej tabeli.
ANALIZATOR
SPALIN
SEPARATOR
OLEJU
Zestaw sond składa się z:
❑ Stalowa sonda do pobierania próbek ze specjalnym zaciskiem do
mocowania w układach wydechowych pojazdów z silnikami dwusuwowymi
(patrz Rysunek 1)
Rys.1
❑ Sonda do pobierania próbek z elastycznym trzonem do mocowania w
układach wydechowych pojazdów z silnikami czterosuwowymi (patrz
Rysunek 2)
Rys.2
❑ Zestaw z układem separacji oleju z 4 przyłączami do równoczesnego
używania większej liczby sond (patrz Rysunek 3)
