6 Conexiones empalmes y sondas

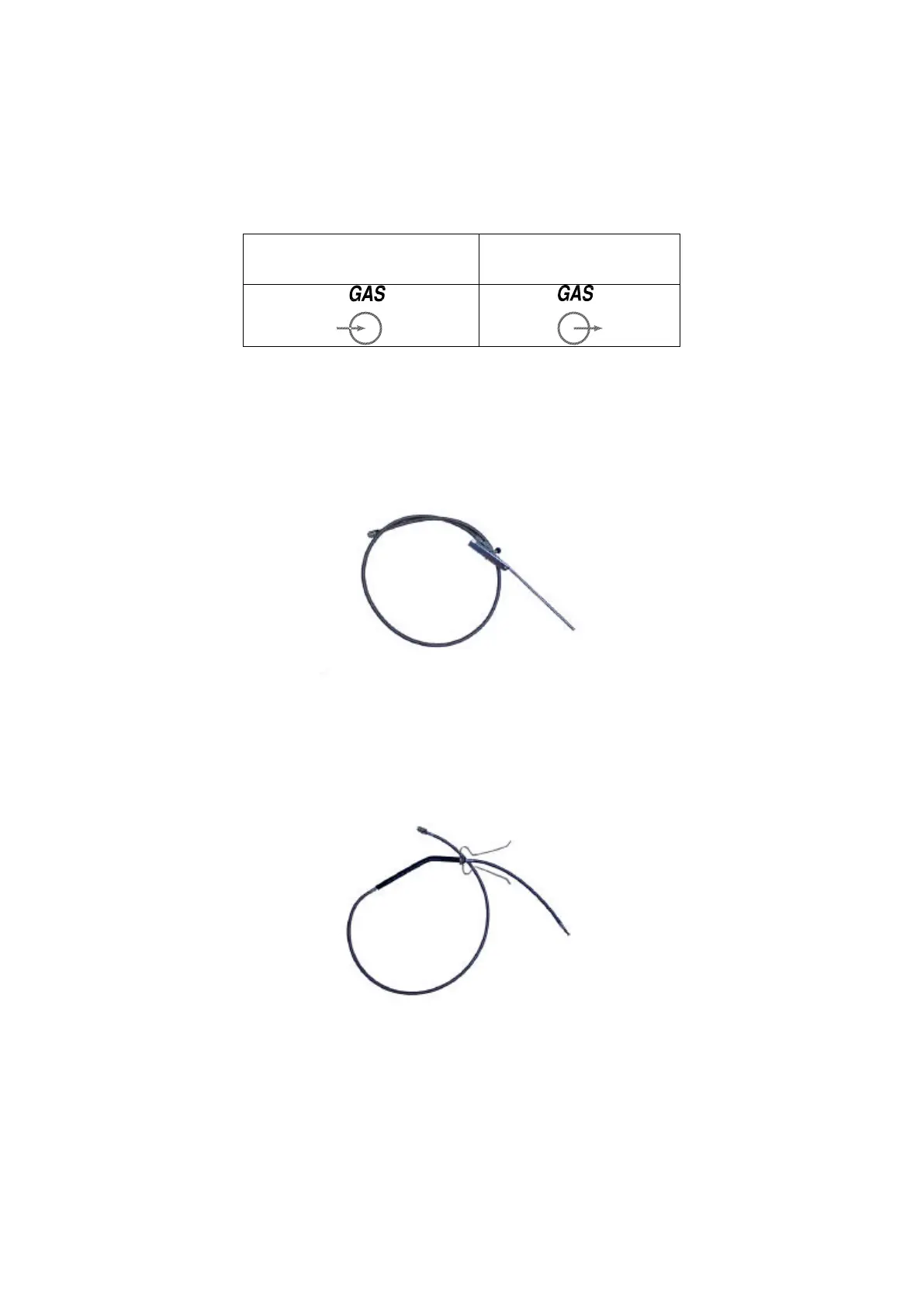

Conectar el tubo de conexión entre el analizador y el separador de aceite en
los empalmes que llevan los símbolos indicados en la tabla siguiente.
ANALIZADOR DE
GASES
SEPARADOR DE
ACEITE
El kit sondas incluye:
❑ Sonda de muestreo de acero con pinza especial para conexión en escapes
para vehículos de 2 tiempos (véase Figura 1)
Fig.1
❑ Sonda de muestreo con varilla flexible para conexión en escapes para
vehículos de 4 tiempos (véase Figura 2)
Fig.2
❑ Kit con sistema de separación del aceite con 4 conexiones para el uso
simultáneo de varias sondas (véase Figura 3)
