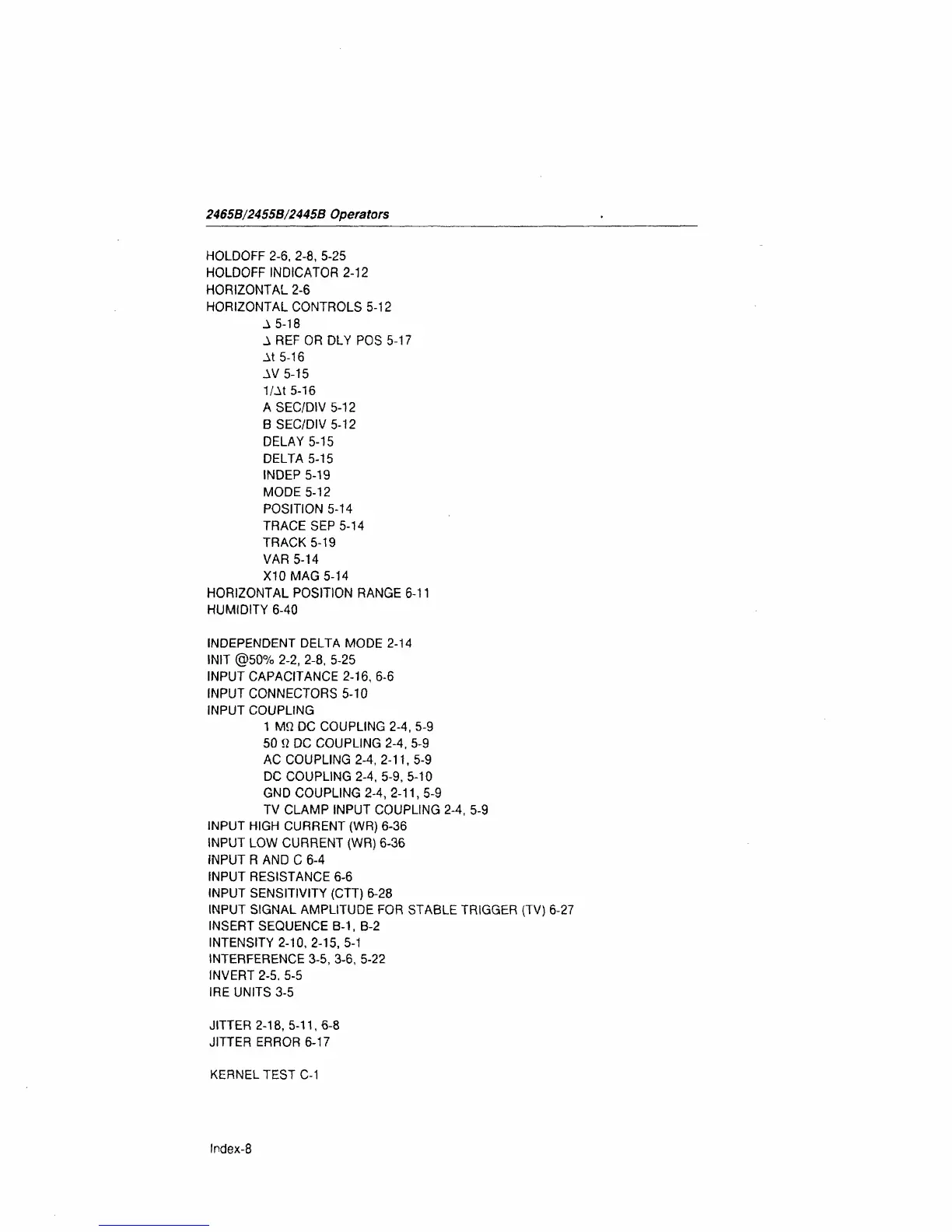

2465B/2455B/2445B Operators
HOLDOFF 2-6, 2-8, 5-25
HOLDOFF INDICATOR 2-12
HORIZONTAL 2-6
HORIZONTAL CONTROLS 5-12
A 5-18
AREFORDLY POS5-17
At 5-16
AV5-15
1/At 5-16
ASEC/DIV5-12
BSEC/DIV5-12
DELAY 5-15
DELTA 5-15
INDEP5-19
MODE 5-12
POSITION 5-14
TRACE SEP 5-14
TRACK 5-19
VAR5-14
X10 MAG 5-14
HORIZONTAL POSITION RANGE 6-11
HUMIDITY 6-40
INDEPENDENT DELTA MODE 2-14
INIT @50% 2-2, 2-8. 5-25
INPUT CAPACITANCE 2-16, 6-6
INPUT CONNECTORS 5-10
INPUT COUPLING
1 Mtt DC COUPLING 2-4, 5-9
50 Q DC COUPLING 2-4, 5-9
AC COUPLING 2-4,
2-11,5-9
DC COUPLING 2-4, 5-9, 5-10
GND COUPLING 2-4,
2-11,5-9
TV CLAMP INPUT COUPLING 2-4, 5-9
INPUT HIGH CURRENT (WR) 6-36
INPUT LOW CURRENT (WR) 6-36
INPUT R AND C 6-4
INPUT RESISTANCE 6-6
INPUT SENSITIVITY (CTT) 6-28
INPUT SIGNAL AMPLITUDE FOR STABLE TRIGGER (TV) 6-27
INSERT SEQUENCE B-1, B-2
INTENSITY 2-10, 2-15, 5-1
INTERFERENCE 3-5, 3-6, 5-22
INVERT 2-5. 5-5
IRE UNITS 3-5
JITTER 2-18,
5-11,6-8
JITTER ERROR 6-17
KERNEL TEST C-1
lndex-8
