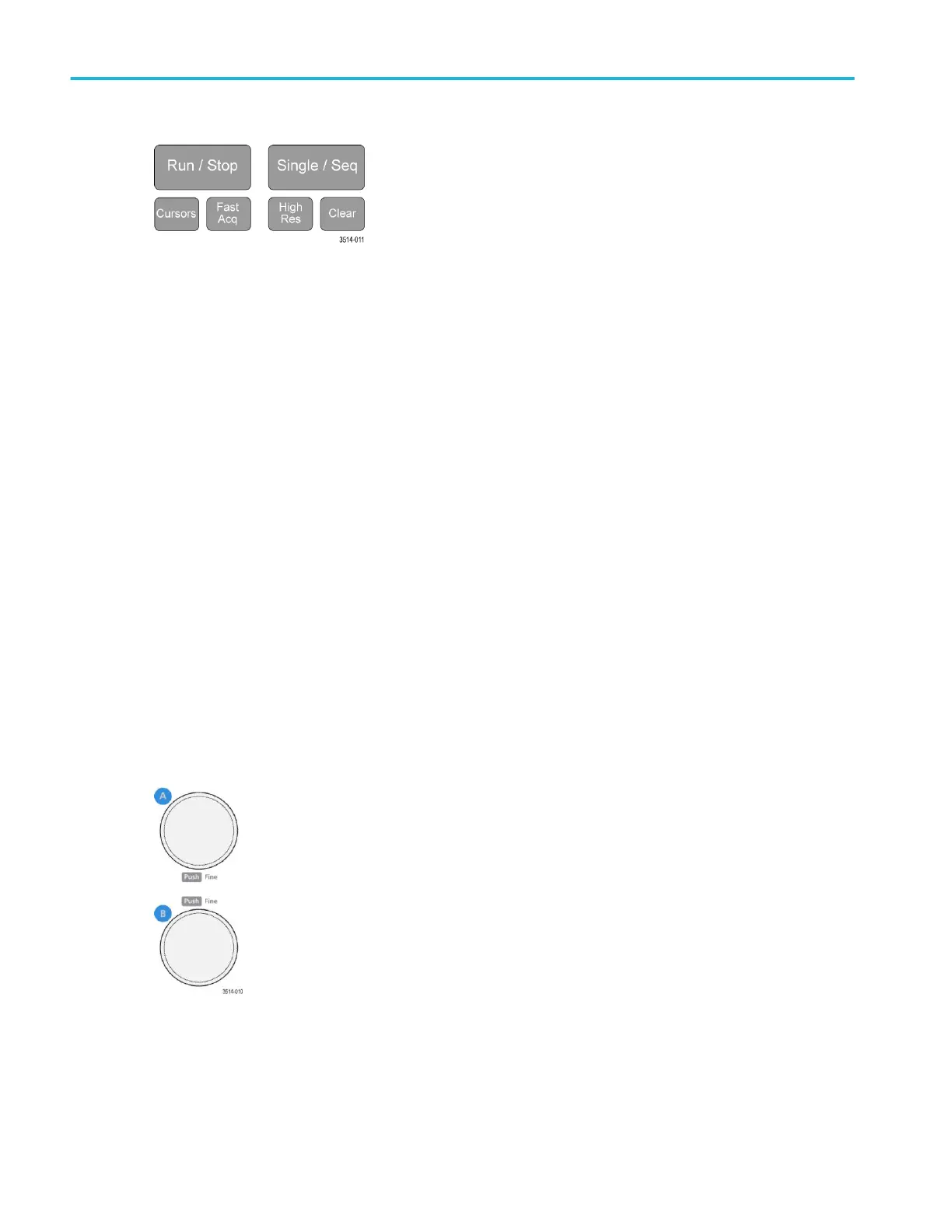

Run/Stop（运行/停止）可启用和停止波形采集。按钮颜色可指示采集状态（绿色 = 正在运行和采集；
红色 = 已停止）。停止时，示波器将显示上次完成采集的波形。屏幕上的 Run/Stop（运行/停止）按钮
还可显示采集状态。
■
Cursors（光标）按钮可打开或关闭屏幕光标。使用多功能旋钮移动光标。双击光标读数或光标条
（线），打开配置菜单设置光标类型和功能。请参阅
显示和配置光标
第47 页。
■
Fast Acq
™
（快速采集）可启用或禁用快速采集模式。FastAcq（快速采集）提供高速波形捕获功能，
可减少波形采集之间的死区时间，从而能够捕获和显示瞬态事件，如毛刺和欠幅脉冲。这有助于发
现难检信号异常。快速采集模式还可以按反映其发生率的强度显示波形现象。
■
Single/Seq（单次/序列）可标记单次波形采集或特定数量的采集（如 Acquisition（采集）配置菜单中
所设置）。按下 Single/Seq（单次/序列）按钮将关闭 Run/Stop（运行/停止）模式并进行单次采集。按
钮颜色可指示采集状态（绿色快速闪烁 = 捕获到单次采集；恒绿色 = 等待触发事件）。再次按下
Single/Seq （单次/序列）按钮将进行另一次单次采集。
■
High Res（高分辨率）将根据当前采样率应用唯一的有限脉冲响应 (FIR) 筛选器。该 FIR 滤波器可在抑
制失真时维持该采样率的最大可能带宽。滤波器可将示波器放大器和 ADC 中的噪音从所选采样率的
可用带宽上方移除。在触发和存储前在硬件中实施该滤波器将可降低触发抖动并支持同时使用 Fast
Acq （快速采集）模式和 High Res（高分辨率）模式。
High Res（高分辨率）模式还可确保至少 12 位的垂直分辨率。分辨率位数将显示在屏幕底部的
Acquisition（采集）标记中。Horizontal（水平）标记还可更新以显示处于 High Res（高分辨率）模式
时的采样率和记录长度设置。
■
Clear（清除）可从内存中删除当前采集和测量值。
2.
多功能旋钮：
■
多功能旋钮（A、B）多功能旋钮 A 和 B 可移动光标并在配置菜单输入框中设置参数值。选择可使用
多功能旋钮的输入框时，将使所指示的旋钮更改该输入框中的值。可使用旋钮执行操作时，该旋钮
周围的灯将会亮起。
按下多功能旋钮可启用 Fine（微调）模式，用于进行细微更改。再次按下旋钮将退出 Fine（微调）
模式。
熟悉仪器
8 MSO54、MSO56、MSO58 安装和安全手册
