Bus（バス）ボタンを使うと、次のように波形ビュー上でのバス波形の追加や選択を実行できます。
■
バス波形がない場合、Bus（バス）ボタンを押すと波形ビューにバス波形が追加され、Bus（バス）のコ
ンフィグレーション・メニューが開きます。
■
バス波形が 1 つだけ表示されている場合、このボタンを押すとバス波形がオフ（波形ビューから削
除）になります。
■
複数のバス波形が表示されている場合、このボタンを押すと各バス波形の選択が繰り返されます。
5.

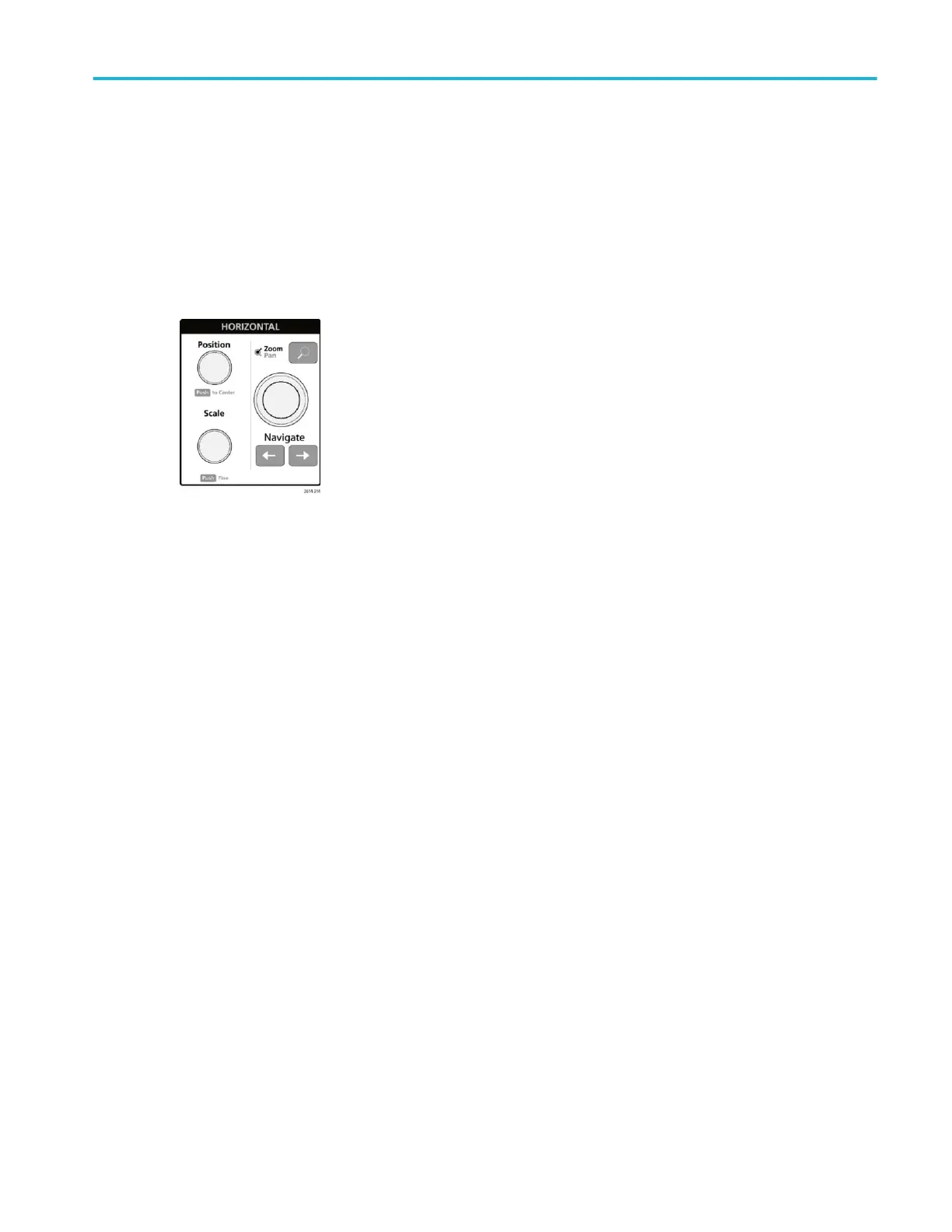

Horizontal（水平軸）コントロール：
■
Position（位置）は、波形や目盛をスクリーン上で左右に移動させる（波形レコードのトリガ・ポイントの位
置を変更する）機能です。このノブを押すと、トリガ・イベントが波形ビュー上の中央の目盛に移動しま
す。
■
Scale（スケール）は、オシロスコープの主要水平目盛区分ごとの時間パラメータとサンプル数/秒パラメー
タを設定する機能です。Scale（スケール）はすべての波形に適用されます。このノブを押すと、増分変化
が小さい Fine（微調整）モードが有効になります。Fine（微調整）モードを終了するには、そのノブをもう一
度押します。
■
Zoom（ズーム）を使うと Zoom（ズーム）モードが開きます。Zoom（ズーム）をもう一度押すと Zoom（ズーム）
モードが閉じます。「Zoom
ユーザ・インタフェース要素
(28 ページ)」を参照してください。
■
Zoom（ズーム）ノブ（中央のノブ）を使うと、Zoom Waveform Overview（ズーム波形の概観）のズーム・ボック
スの面積の拡大と縮小、メインのズーム・ビューに表示される波形のズーム量の制御を実行できます。
■
Pan（パン）ノブ（外側のノブ）は、Zoom Waveform Overview（ズーム波形の概観）内でのズーム・ボックスの
左右移動、メインのズーム・ビューに表示される波形の一部の制御を実行できます。
■
ナビゲートボタン（左右の矢印）を使うと、オシロスコープが Zoom（ズーム）モードになり、波形レコードの
検索の「戻る」ポイントまたは「進む」ポイントの位置を波形ビューの中央目盛に移動させることができま
す。ナビゲート機能を操作する場合には、事前に結果バーに Search（検索）バッジを表示しておく必要が
あります。「
バッジ
(20 ページ)」を参照してください。
前面パネルのナビゲートボタンは、測定バッジの「戻る」ボタンと「進む」ボタンの機能として使用すること
もできます。
機器の詳細
MSO54 型、MSO56 型、MSO58 型のインストールおよび安全性に関するマニュアル 11
