4.

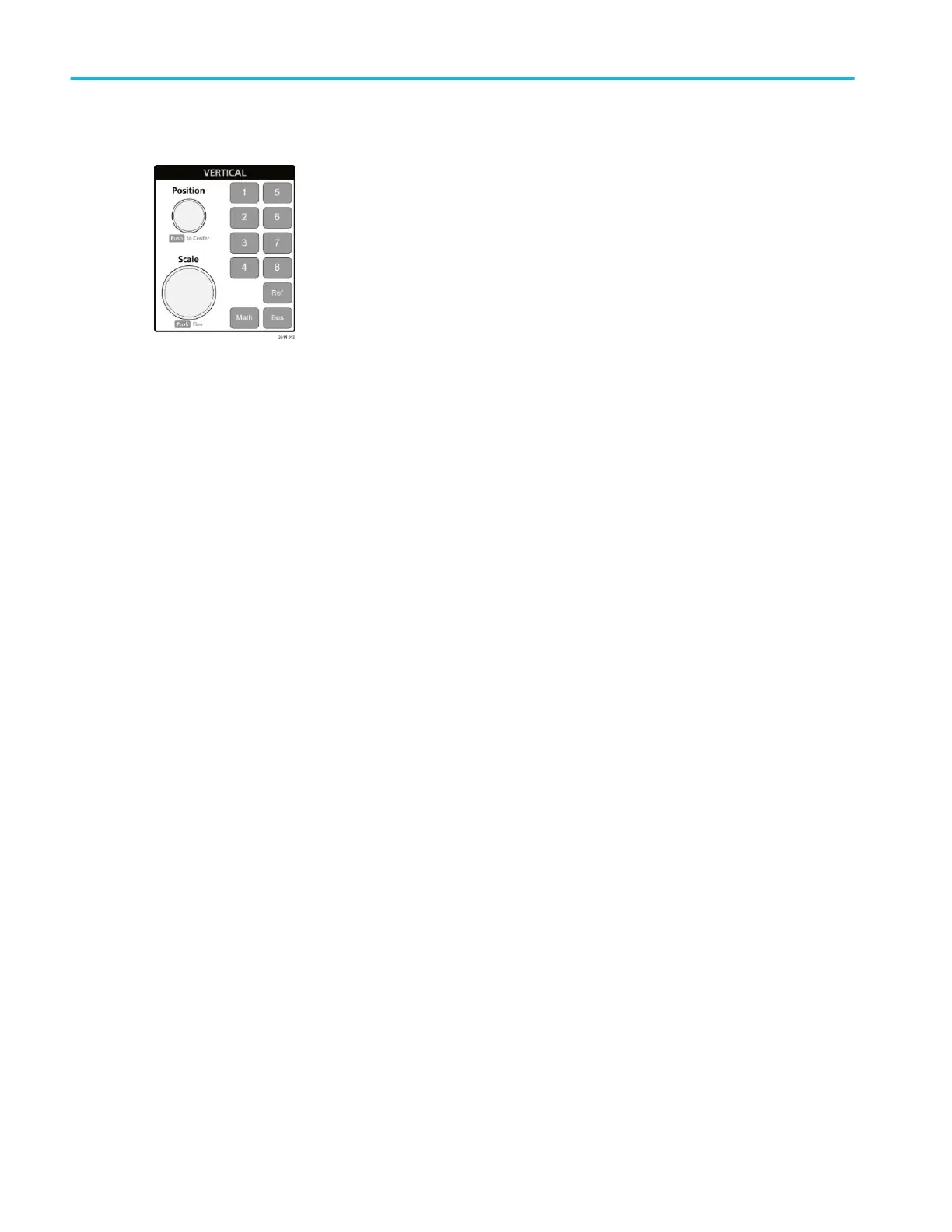

Vertical（垂直軸）コントロール：
■
Position（位置）は、選択した波形（チャンネル、演算、リファレンス、バス）やその目盛をスクリーン上で上
下に移動させる機能です。Position（位置）ノブの色は、このノブで制御している波形を示しています。この
ノブを押して、スレッショルド・レベルを信号の p-p 振幅範囲の 50%に設定します。
■
Scale（スケール）は、選択した波形の垂直目盛区分ごとに振幅単位を設定する機能です。スケール値
は、水平目盛ラインの右端に表示され、Stacked（スタック）モードの場合も Overlay（オーバーレイ）モード
の場合も選択した波形に固有のものです（言い換えれば、ディスプレイのモードに関係なく、各波形には
固有の垂直目盛設定があるということ）。Scale（スケール）ノブの色は、このノブで制御している波形を示
しています。
■
チャンネル・ボタン（MSO54 型では 1～4、MSO56 型では 1～6、MSO58 型では 1～8）を使うと、次のように
チャンネルのオン（表示）、選択、オフを実行できます。
■
チャンネルが表示されていない場合、チャンネル・ボタンを押すとそのチャンネルが波形ビューに表
示されます。
■
チャンネルがスクリーン上になく、選択されていない場合、そのチャンネルのボタンを押すとそのチャ
ンネルが選択されます。
■
チャンネルがスクリーン上にあって選択されている場合、そのチャンネルのボタンを押すと、そのチャ
ンネルがオフ（波形ビューから削除）になります。
■
Math（演算）ボタンを使うと、次のように波形ビュー上での演算波形の追加や選択を実行できます。
■
演算波形がない場合、Math（演算）ボタンを押すと波形ビューに演算波形が追加され、Math（演算）の
コンフィグレーション・メニューが開きます。
■
演算波形が 1 つだけ表示されている場合、このボタンを押すと演算波形がオフ（波形ビューから削
除）になります。波形を表示するにはこのボタンをもう一度押します。
■
複数の演算波形が表示されている場合、このボタンを押すと各演算波形の選択が繰り返されます。
■
Ref（リファレンス）ボタンを使うと、次のように波形ビュー上でのリファレンス（保存済み）波形の追加や選
択を実行できます。
■
リファレンス波形がない場合、Ref（リファレンス）ボタンを押すと Browse Waveform Files（波形ファイル
の参照）のコンフィグレーション・メニューが開きます。波形ファイル（*.wfm）を見つけて選択し、Recall
（リコール）をタップすると、リファレンス波形がロードされて表示されます。
■
リファレンス波形が 1 つだけ表示されている場合、このボタンを押すとリファレンス波形がオフ（波形
ビューから削除）になります。波形を表示するにはこのボタンをもう一度押します。
■
複数のリファレンス波形が表示されている場合、このボタンを押すと各リファレンス波形の選択が繰
り返されます。
機器の詳細
10 MSO54 型、MSO56 型、MSO58 型のインストールおよび安全性に関するマニュアル
