Mechanical Parts List
10- 12
TDS7104 & TDS7054 Service Manual
Replaceable Parts List
Fig. &
index
number
Tektronix
part number
Serial no.
effective
Serial no.
discontd
Qty Name & description
Mfr.
code
Mfr. part number
10--4--1 671--5557--00 1 C IRCUIT BD ASSY:ACQUISITION (TDS7054) 80009 671--5557--00
671--5558--00 1 CIRCUIT BD ASSY:ACQUISITION (TDS7104) 80009 671--5558--00
--2 174--2031--00 6 CABLE ASSY:COAX,RFP,50 OHM,6.5L,PELTOLA BOTH ENDS TK2338 174--2031--00
--3 348--1667--00 1 GASKET,EMI:SHIELD,0.005 SSTL 2K262 348--1667--00
--4 259--0157--00 1 FLEX CIRCUIT:LEVEL II PROBE INTERFACE TK6173 259--0157--00
--5 131--1315--01 4 CONN,RF JACK:BNC/PNL,50 OHM PELTOLA/REAR PNL,
WITH HARDWARE
24931 28JR306--1
1
2
3
4
5

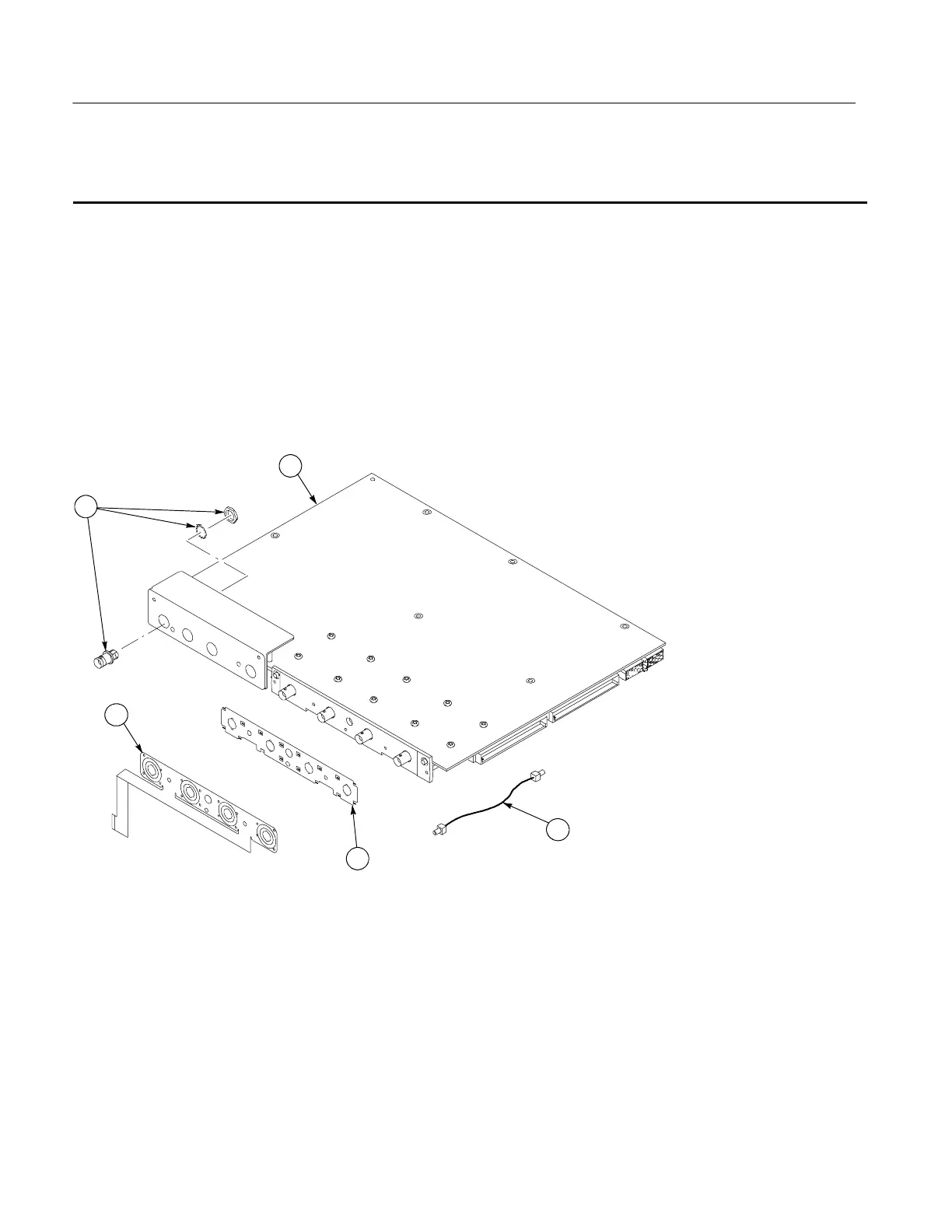

Figure 10- 4: Acquisition assembly
