Anleitung Hybrid-Sprechstelle 20-0001-BS, 20-0014-BS, 20-0016-BS
Montage
D
10 www.behnke-o nline.de
„klick“
Elektronikbox
Modulgehäuse-
Abdeckung
Modulgehäuse
2
Basiselektronik 20-0001-BS, 20-0014-BS,
20-0016-BS auspacken und zerlegen. Prüfen
Sie sofort nach Erhalt ob alle benötigten Teile
(Anleitung, Einleger für Namensschilder)
vorhanden sind.
Zur weiteren Montage ihrer Sprechstellen muss
die Elektronikbox vom Modulgehäuse getrennt
werden. Dazu wie im folgenden beschrieben
vorgehen. Beachten Sie dabei unbedingt die
Skizze.

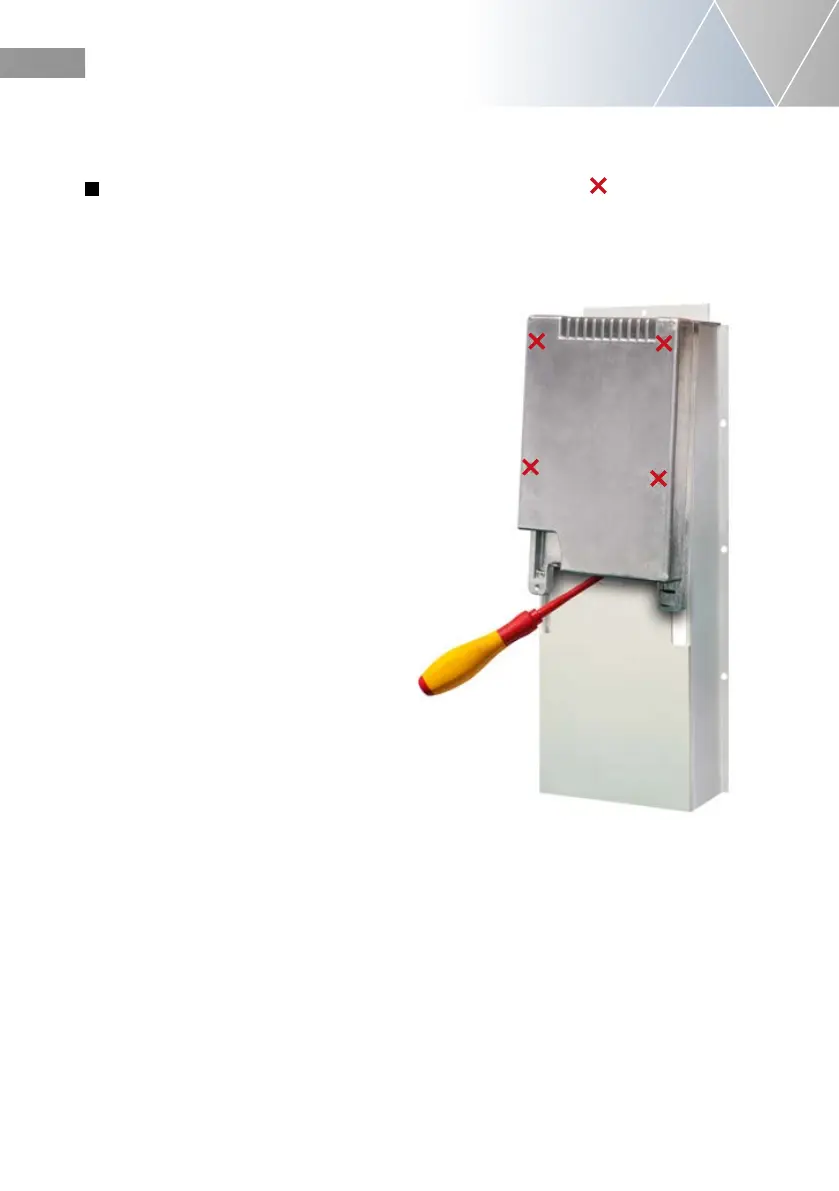

Die Elektronikbox mit einem passenden
Schraubendreher aus dem Modulgehäuse
vorsichtig heraushebeln und auf einer geeig-
neten Unterlagen ablegen. Die Elektronikbox
darf nicht geöffnet werden. Die Abdeckung des
Modulgehäuses mit der Hand lösen und auf
einer geeigneten Unterlage ablegen.
Bei der Basiselektronik 20-0014-BS entfällt die
Modulgehäuseabdeckung.
!
Die 4 Schrauben ( ) der Elektronikbox
nicht lösen! Elektronikbox nicht öffnen, das
Gerät kann dabei zerstört werden!
