Station d'appel téléphonique hybride 20-0001-BS, 20-0014-BS, 20-0016-BS
Montage
RT 1
RT 4
RT 5-6
RT 7-8
Mic
HP
+/- 12 V= pour
Champs
d’étiquettes
RT 2
RT 3
4
Relier les composants de connexion de la
station d'appel à son électronique de base.
Relier les composants de connexion tels que
le haut-parleur, le microphone, les touches,
le clavier et le tableau d’étiquettes à l'élec-
tronique de base comme indiqué ci-dessous.
Pour le raccordement d'une caméra IP ou d'une
caméra USB, veuillez consulter les instructions
des produits correspondants.

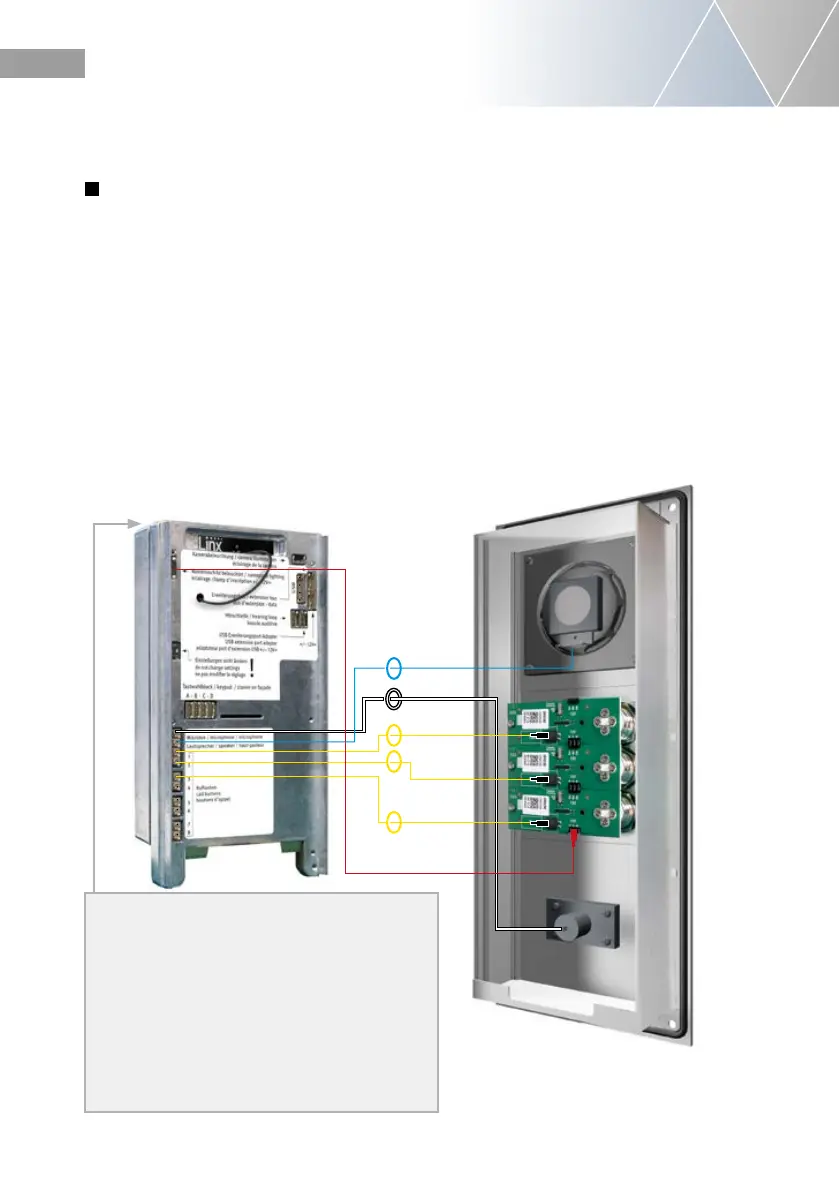

Exemple: Relier le haut-parleur, le microphone
et les 3 boutons d'appel à leur électronique de
base
Affectation des fiches du câble de raccordement
Séries 20, 40 et 50
HP (bleu)
▸
Haut-parleur
Mic (blanc)
▸
microphone
T1 à T4
(jaune)
▸ touches 1 à 8 (Platine d’éclai
rage avec la touche étiquetée
touche»)
A/B/C/D
▸
clavier
Contact HPI
▸
Éclairage 12 V=
(blanc) Éclairage du champ d'inscription
et des touches, voir aussi page 13.
Dans le cas d'une électronique de base
20-0016-BS, vous trouverez dans cette zone
une équerre de fixation pour le montage sur
des points de fixation fournis par le client. Vous
trouverez les cotes sous :
www.behnke-online.de/masszeichungen
Lors du montage, veiller à ce que la station
d'appel soit installée dans une zone protégée
contre l'humidité.
