Front panel

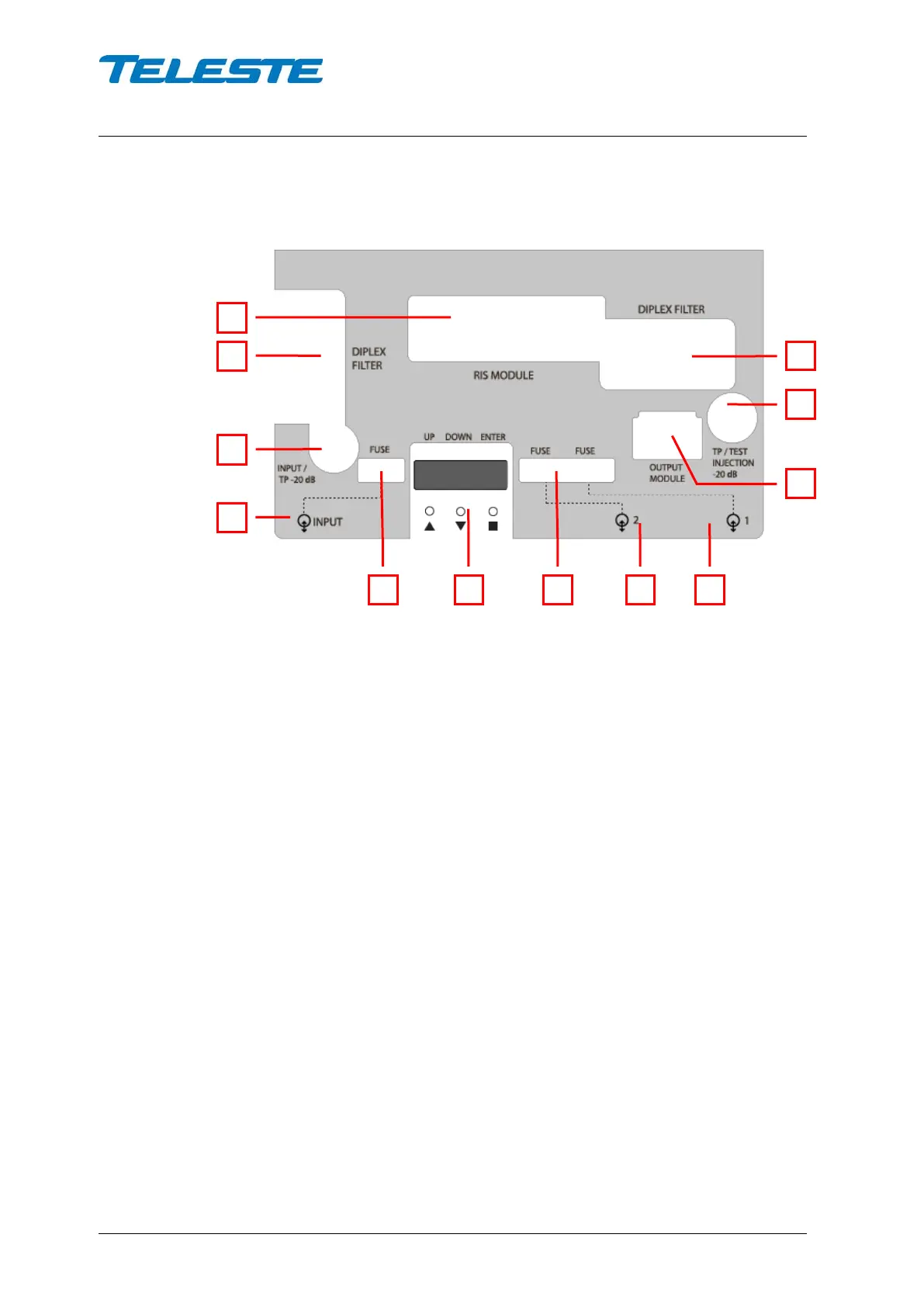

Figure 4. E3 front panel (remotely powered model)
2) Input test point, F female
(-20 dB resistive coupler)
3) Input diplex filter module
4) Slot for RIS module
5) Output diplex filter module
6) Output test / injection point, F female
(-20 dB directional coupler)
7) Output module (see Table 2)
8) Output 1 port
9) Output 2 port
10) Local user interface
11) Fuses (only in remote powered model)
5
6
7
8
9
10
11
11
