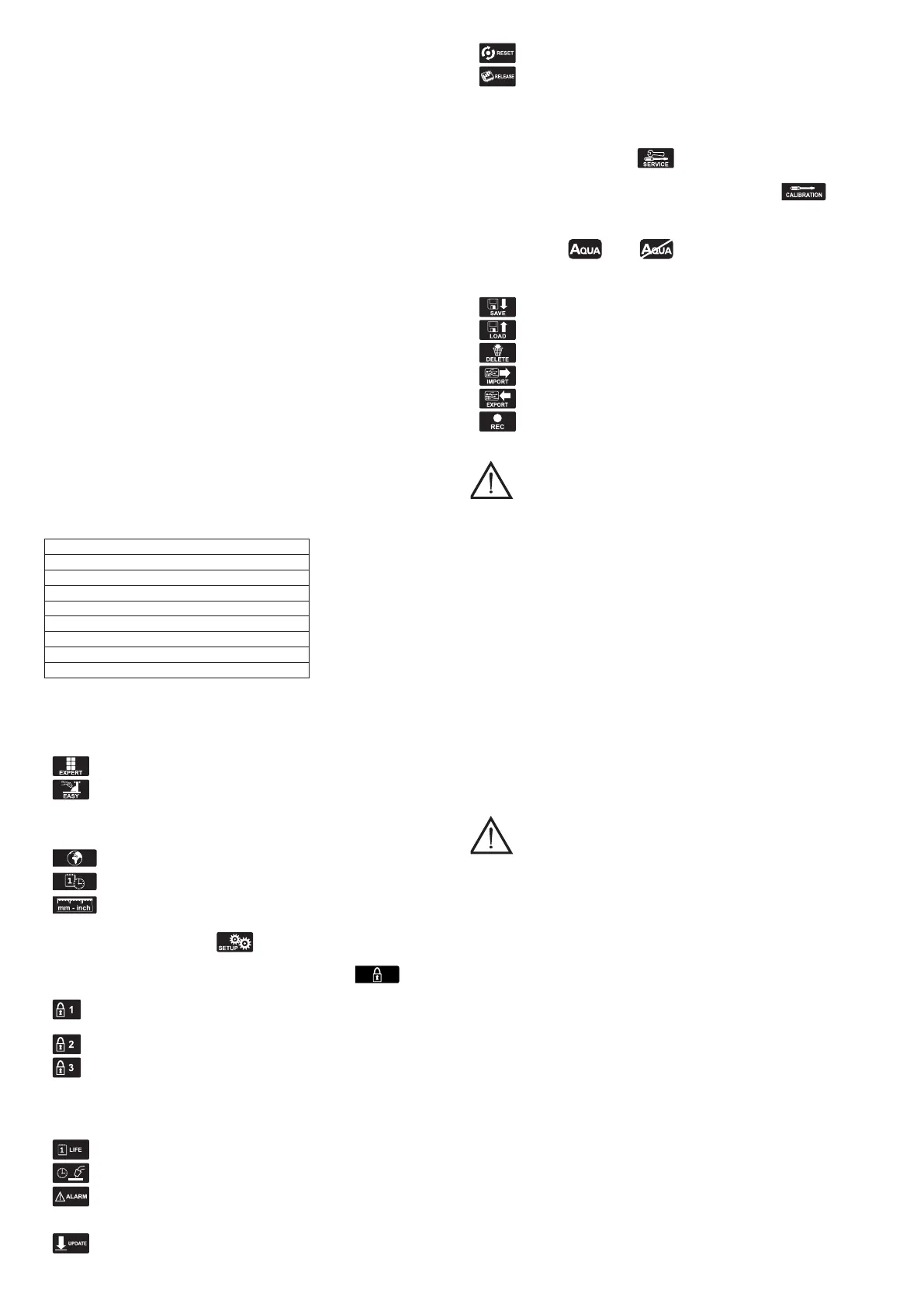

- 111 -
11.SVAŘOVÁNÍTIGDC:POPISPRACOVNÍHOPOSTUPU
11.1ZÁKLADNÍPRINCIPY
Svařování TIG DC je vhodné pro všechny druhy nízkolegovaných a vysokolegovaných
uhlíkových ocelí a pro těžké kovy jako měď, nikl, titan a jejich slitiny (OBR. N). Pro
svařování TIG DC elektrodou připojenou k pólu (-) se obyčejně používá elektroda
se 2 % ceru (s šedým pruhem). Wolframovou elektrodu je třeba axiálně nabrousit na
brusce, a to způsobem znázorněným na obr. O; dbejte na to, aby byl hrot dokonale
vystředěn, čímž se zamezí odchylkám oblouku. Je důležité, aby se broušení
provádělo ve směru délky elektrody. Tuto operaci bude třeba pravidelně zopakovat v
návaznosti na použití a opotřebení elektrody nebo v případě, že dojde k její náhodné
kontaminaci, oxidaci nebo nesprávnému použití. Pro dobré svařování je nezbytné,
aby se použil správný průměr elektrody se správným proudem – viz tabulka (TAB. 5).
Elektroda obyčejně vyčnívá z keramické hubice 2-3 mm a může dosáhnout 8 mm při
rohových svarech.
Svařování se provádí roztavením obou okrajů spoje. U vhodně připravených materiálů
s nízkými tloušťkami (přibližně do 1 mm) není potřebný přídavný materiál (OBR. P).
U větší tloušťky jsou potřebné paličky se stejným složením, jaké má základní materiál,
o vhodném průměru, s vhodně připravenými okraji (OBR. Q).
Aby byl zajištěn dokonalý svar, je nutné, aby byly svařované díly pečlivě vyčištěné a
zbavené oxidu, olejů, tuků, rozpouštědel atd.
11.2PRACOVNÍPOSTUP(ZAPÁLENÍLIFT)
- Nastavte svařovací proud na požadovanou hodnotu prostřednictvím otočného
ovládače B-5; dolaďte jej během svařování v návaznosti na reálně potřebný nárůst
tepla.
- Zkontrolujte správnost odtoku plynu.
Zapálení elektrického oblouku se uskuteční dotykem svařovaného dílu wolframovou
elektrodou a jejím následným oddálením. Tento způsob zapálení oblouku způsobuje
méně elektro-radiačního rušení a snižuje na minimum výskyt wolframových vměstků
a opotřebení elektrody.
- Mírným tlakem opřete hrot elektrody o svařovaný díl.
- Okamžitě nadzvedněte elektrodu o 2-3 mm, čímž způsobíte zapálení oblouku.
Svářečka nejdříve vygeneruje nižší proud. Krátce poté bude vygenerován nastavený
svařovací proud.
- Za účelem přerušení svařování rychle zvedněte elektrodu ze svařovaného dílu.
11.3TFTDISPLEJVREŽIMUTIG(obr.L-12)
V horní části displeje jsou zobrazovány reálné veličiny svařování (svařovací proud a
svařovací napětí).
12.SIGNALIZACEALARMU(TAB.6)
Obnovení činnosti proběhne automaticky, bezprostředně po zrušení příčiny alarmu.
Hlášení alarmu, která se mohou zobrazit na displeji:
POPIS
Alarm tepelné ochrany
Alarm přepětí/podpětí
Alarm pomocného napětí
Alarm nadproudu při svařování
Alarm zkratu ve svařovací pistoli
Alarm nespřažení (off-line)
Alarm chyby vedení (line error)
Alarm chladicí jednotky
Při vypnutí svářečky může dojít na několik sekund k zobrazení signalizace Alarmu
přepětí/podpětí.
13.MENUNASTAVENÍ(obr.L-13)
13.1MENUMODE(obr.L-14)
Umožňuje provést v režimu MIG-MAG volbu zobrazení:
-
: Všechny parametry jsou zobrazovány výše uvedeným způsobem.
-
: Obr. L-17. V tomto režimu je zobrazen svařovaný díl a tvar svaru.
Stisknutím tlačítka C-6 je možný přístup ke všem ostatním parametrům.
V režimu „EASY“ není možné svařování v režimu MIG MANUAL a PoP.
13.2MENUSETUP(obr.L-15)
Umožňuje nastavit:
-
: jazyk.
-
: datum a čas.
-
: metrické nebo anglosaské měrné jednotky.
13.2.1ZABLOKOVÁNÍFUNKCÍ
Po provedení volby ikony nastavení
, stiskněte současně tlačítka posuvu drátu
(C-2) a vypuštění plynu (C-3), a poté potvrďte volbu stisknutím víceúčelového
otočného ovladače (C-5). Na zobrazené straně se nachází ikona
, jejíž volba
umožňuje nastavit 3 různé úrovně zablokování funkcí:
-
: žádná ochrana; je možné listovat strany, nastavovat a měnit všechny
parametry svařování.
-
: střední ochrana; je možné měnit pouze základní parametry svařování.
-
: maximální ochrana; není možné měnit žádný parametr.
13.3MENUSERVICE(obr.L-16)
Umožňuje získat informace o stavu svářečky.
13.3.1MENUINFO
-
: dny (DDDD), hodiny (HH) a minuty (mm) činnosti svářečky.
-
: dny (DDDD), hodiny (HH) a minuty (mm) pracovní činnosti svářečky.
-
: seznam alarmů.
13.3.2MENUFIRMWARE
-
: umožňuje aktualizovat software svářečky prostřednictvím USB klíče.
-
: umožňuje nastavit svářečku znovu do počátečního stavu.
-
: nainstalované verze softwaru.
13.3.3MENUREPORT
Umožňuje vytvořit záznam a uložit jej na USB klíč. Uvnitř záznamu se nacházejí různé
informace týkající se stavu svářečky (nainstalované softwary, hodiny doby činnosti/
pracovní činnosti, alarmy, nastavený svařovací proces apod.).
13.3.4KALIBRACE
Po provedení volby ikony údržby
stiskněte současně tlačítka posuvu drátu
(C-2) a vypuštění plynu (C-3), a poté potvrďte volbu stisknutím víceúčelového
otočného ovladače (C-5). Na zobrazené straně se nachází ikona
, jejíž volba
umožňuje nastavit kalibraci svářečky tak, aby byla ve shodě s normou EN 50504.
13.4MENUAQUA
Umožňuje aktivovat
/ zrušit činnost G.R.A.
13.5MENUJOBS(obr.L-18)
Umožňuje:
-
: uložit pracovní činnost do interní paměti svářečky.
-
: načítat předchozí, předtím uloženou pracovní činnost.
-
: vymazat předchozí, předtím uloženou pracovní činnost.
-
: importovat pracovní činnosti z USB zařízení.
-
: exportovat pracovní činnosti na USB zařízení.
-
: zaznamenat parametry svařování na USB zařízení.
14.ÚDRŽBA
UPOZORNĚNÍ!PŘEDPROVÁDĚNÍMOPERACÍÚDRŽBYSEUJISTĚTE,
ŽE JE SVAŘOVACÍ PŘÍSTROJ VYPNUT A ODPOJEN OD NAPÁJECÍHO
ROZVODU.
14.1ŘÁDNÁÚDRŽBA
OPERACEŘÁDNÉÚDRŽBYMŮŽEVYKONÁVATOPERÁTOR.
14.1.1ÚDRŽBASVAŘOVACÍPISTOLE
- Zabraňte tomu, aby došlo k položení svařovací pistole nebo jejího kabelu na teplé
povrchy; způsobilo by to roztavení izolačních materiálů s následným rychlým
uvedením svařovací pistole mimo provoz.
- Pravidelně kontrolujte těsnost plynové hadice a spojů.
- Důkladně zvolte držák elektrod, sklíčidlo pro upevnění držáku a elektrodu s vhodným
průměrem tak, abyste zabránili přehřátí, špatné distribuci plynu a následným
poruchám činnosti.
- Před každým použitím zkontrolujte stav opotřebení a správnost montáže koncových
částí svařovací pistole: hubice, elektrody, držáku elektrod, difuzoru plynu.
14.1.2Podávačdrátu
- Opakovaně kontrolujte stav opotřebení válečků tahače drátu a pravidelně odstraňujte
kovový prach, který se usazuje v prostoru tahače (válečky a vstupní a výstupní vodič
drátu).
14.2MIMOŘÁDNÁÚDRŽBA
OPERACE MIMOŘÁDNÉ ÚDRŽBY MUSÍ BÝT PROVÁDĚNY VÝHRADNĚ
ZKUŠENÝM PERSONÁLEM NEBO PERSONÁLEM S KVALIFIKACÍ
V ELEKTROMECHANICKÉ OBLASTI A V SOULADU S TECHNICKOU NORMOU
IEC/EN60974-4.
UPOZORNĚNÍ! PŘED ODLOŽENÍM PANELŮ SVAŘOVACÍHO
PŘÍSTROJEAPŘÍSTUPEMKJEHOVNITŘKUSEUJISTĚTE,ŽEJESVAŘOVACÍ
PŘÍSTROJVYPNUTAODPOJENODNAPÁJECÍHOROZVODU.
Případnékontrolyprováděnéuvnitřsvařovacíhopřístrojepodnapětímmohou
způsobitzásahelektrickýmproudemsvážnýminásledky,způsobenýmipřímým
stykem se součástmi pod napětím a/nebopřímým stykem s pohybujícími se
součástmi.
- Pravidelně a s frekvencí odpovídající použití a prašnosti prostředí kontrolujte
vnitřek svařovacího přístroje a odstraňujte prach nahromaděný na transformátoru
prostřednictvím proudu suchého stlačeného vzduchu (max. 10 bar).
- Zabraňte nasměrování proudu stlačeného vzduchu na elektronické karty; zabezpečte
jejich případně očištění velmi jemným kartáčem nebo vhodnými rozpouštědly.
- Při uvedené příležitosti zkontrolujte, zda jsou elektrické spoje řádně utaženy, a zda
jsou kabeláže bez viditelných známek poškození izolace.
- Po ukončení uvedených operací proveďte zpětnou montáž panelů svařovacího
přístroje a utáhněte na doraz upevňovací šrouby.
- Rozhodně zabraňte provádění operací svařování při otevřeném svařovacím přístroji.
- Po provedení údržby nebo opravy obnovte všechna zapojení a kabeláže a vraťte je
do původního stavu a dbejte přitom na to, aby nepřišly do styku s pohybujícími se
součástmi nebo se součástmi, které mohou dosáhnout vysokých teplot. Upevněte
všechny vodiče stahovacími páskami jako v původním stavu a řádně vzájemně
oddělte připojení primárního vinutí transformátoru od nízkonapěťových vodičů
sekundárního vinutí.
Použijte všechny originální podložky a šrouby pro zavření kovové konstrukce.
15.ODSTRAŇOVÁNÍPORUCH(TAB.6)
V PŘÍPADĚ NEUSPOKOJIVÉ ČINNOSTI A DŘÍVE, NEŽ PROVEDETE
SYSTEMATICKÉ KONTROLY NEBO NEŽ SE OBRÁTÍTE NA VAŠE SERVISNÍ
STŘEDISKO, ZKONTROLUJTE, ZDA:
- Při hlavním vypínači v poloze „ON“ je rozsvícena příslušná kontrolka; v opačném
případě je problém obyčejně v napájecím vedení (kabely, zásuvka a/nebo zástrčka,
pojistky, atd.).
- Není přítomen alarm signalizující zásah tepelné ochrany způsobený přepětím nebo
podpětím či zkratem.
- Ujistěte se, zda jste dodrželi jmenovitou hodnotu poměru základního a pulzního
proudu; v případě zásahu termostatické ochrany vyčkejte na ochlazení přístroje
