Chapter Overview
This chapter contains diagrams for the following PT-
100G circuits: hydraulic charge circuit, hydraulic auxil-
iary circuit, hydraulic control circuit, hydraulic drive cir-
cuit, lift arm control valve, hydraulic solenoid blocks
and electrical attachment outlet.

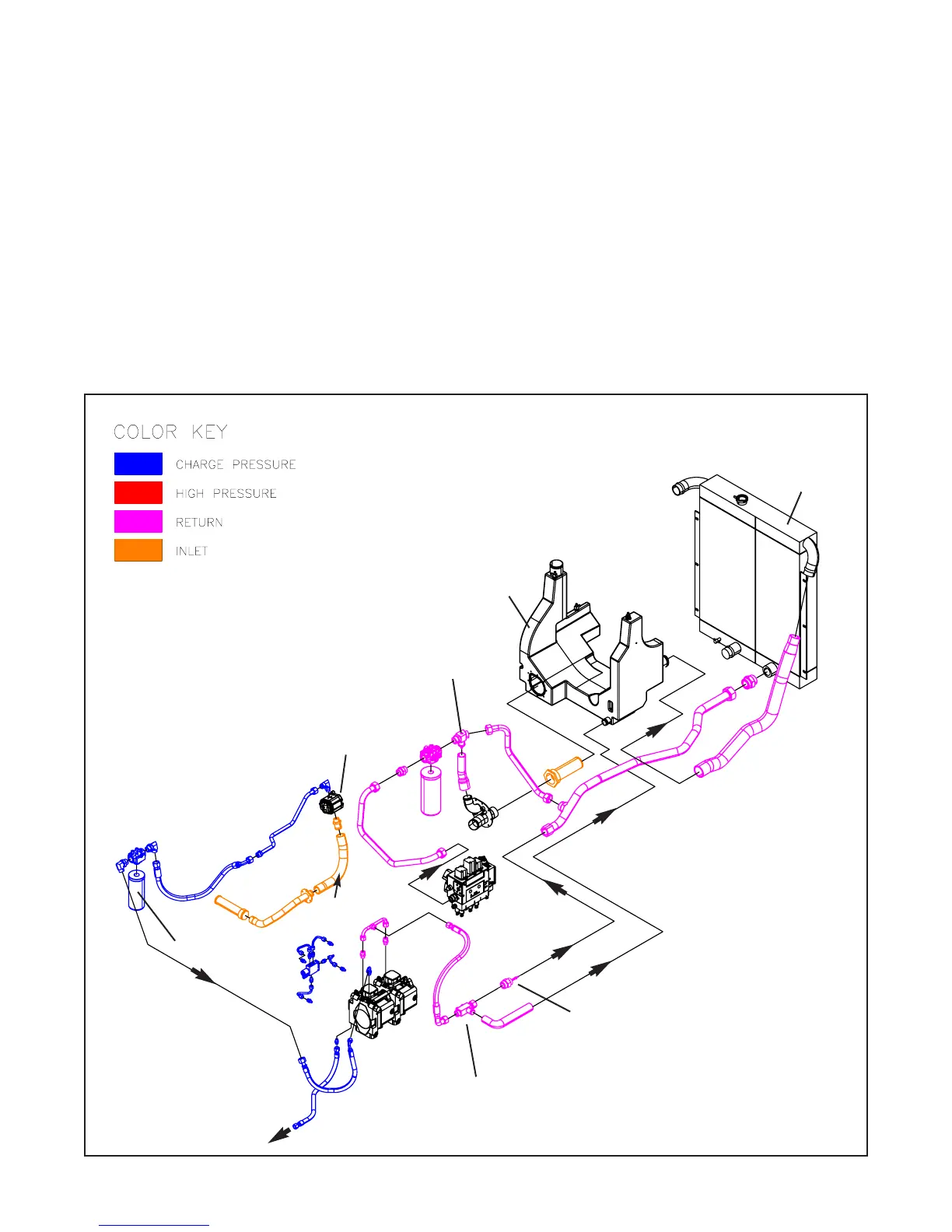

Figure 3-1 PT-100G Hydraulic Charge Circuit
Hydraulic Charge Circuit
3. Circuit Diagrams
3-1
OIL COOLER
INLET
CHARGE PUMP
TANK
5 MICRON FILTER
CHECK VALVE
(15 PSI / 103 kPa)
CHECK VALVE
(0 PSI / 0 kPa)
CHECK VALVE
(80 PSI / 552 kPa)
