O
Diamant
sph6rique
o
Diamant
elliptique
O
Diamant
sph6rique
o
Diamant
elliptique
systdme de d6poussi6rage
d film
liquide
sur le disque
systdme
de d6poussierage
d sec
ou
pas
de d6poussierage

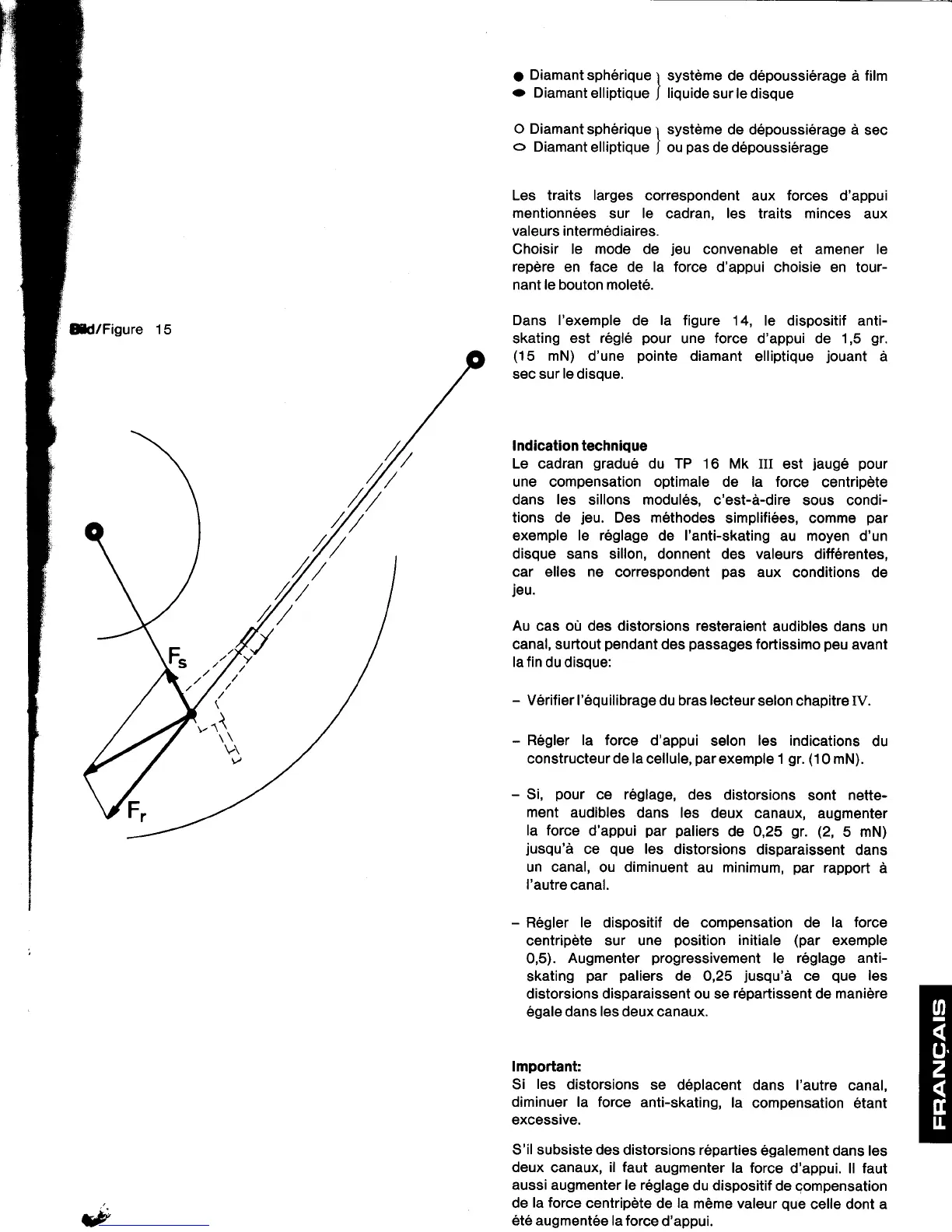

Bd/Figure
15
Les traits
larges
correspondent
aux
forces
d'appui
mentionn6es
sur le
cadran,
les
traits
minces
aux
valeurs interm6diaires.
Choisir
le mode
de
jeu
convenable et amener le
repdre en face de la force
d'appui choisie en tour-
nant le bouton molet6.
Dans I'exemple
de
la
figure 14, le dispositif
anti-
skating
est 16916
pour
une
force
d'appui de 1,5
gr.
(15
mN) d'une
pointe
diamant
elliptique
jouant
a
sec sur
le
disque.
Indication technique
Le cadran
gradu6
du TP 16 Mk III
est
jaug6
pour
une compensation optimale de la force
centripdte
dans
les
sillons modul6s,
c'est-a-dire sous condi-
tions de
jeu.
Des m6thodes
simplifi6es, comme
par
exemple le r6glage de I'anti-skating
au moyen d'un
disque sans sillon, donnent
des
valeurs
diff6rentes,
car elles ne
correspondent
pas
aux
conditions de
jeu.
Au cas ou des distorsions resteraient
audibles dans
un
canal, surtout
pendant
des
passages
fortissimo
peu
avant
la fin
du disque:
-
V6rifier l'6quilibrage
du bras
lecteur
selon chapitre IV.
-
R6gler
la force
d'appui
selon
les indications
du
constructeur
de la
cellule,
par
exemple 1
gr.
(1
0
mN).
-
Si,
pour
ce r6glage,
des
distorsions
sont
nette-
ment audibles
dans les
deux
canaux, augmenter
la force
d'appui
par
paliers
de 0,25
gr.
(2,
5 mN)
jusqu'd
ce
que
les
distorsions
disparaissent
dans
un canal,
ou diminuent au minimum,
par
rapport
a
I'autre
canal.
-
R6gler le dispositif de compensation de
la force
centripdte
sur une
position
initiale
(par
exemple
0,5).
Augmenter
progressivement
le 169lage anti-
skating
par paliers
de 0,25
jusqu'd
ce
que
les
distorsions disparaissent ou se
r6partissent
de
manidre
6gale dans
les
deux canaux.
lmportant:
Si
les
distorsions
se
d6placent dans I'autre
canal,
diminuer la force
anti-skating,
la
compensation
etant
excessive.
S'il subsiste des
distorsions reparties
6galement
dans les
deux
canaux,
il faut
augmenter
la force
d'appui. ll faut
aussi
augmenter le r6glage
du dispositif
de compensation
de
la force
centripdte de
la
m6me valeur
que
celle dont a
6t6 augment6e la
force
d'appui.
