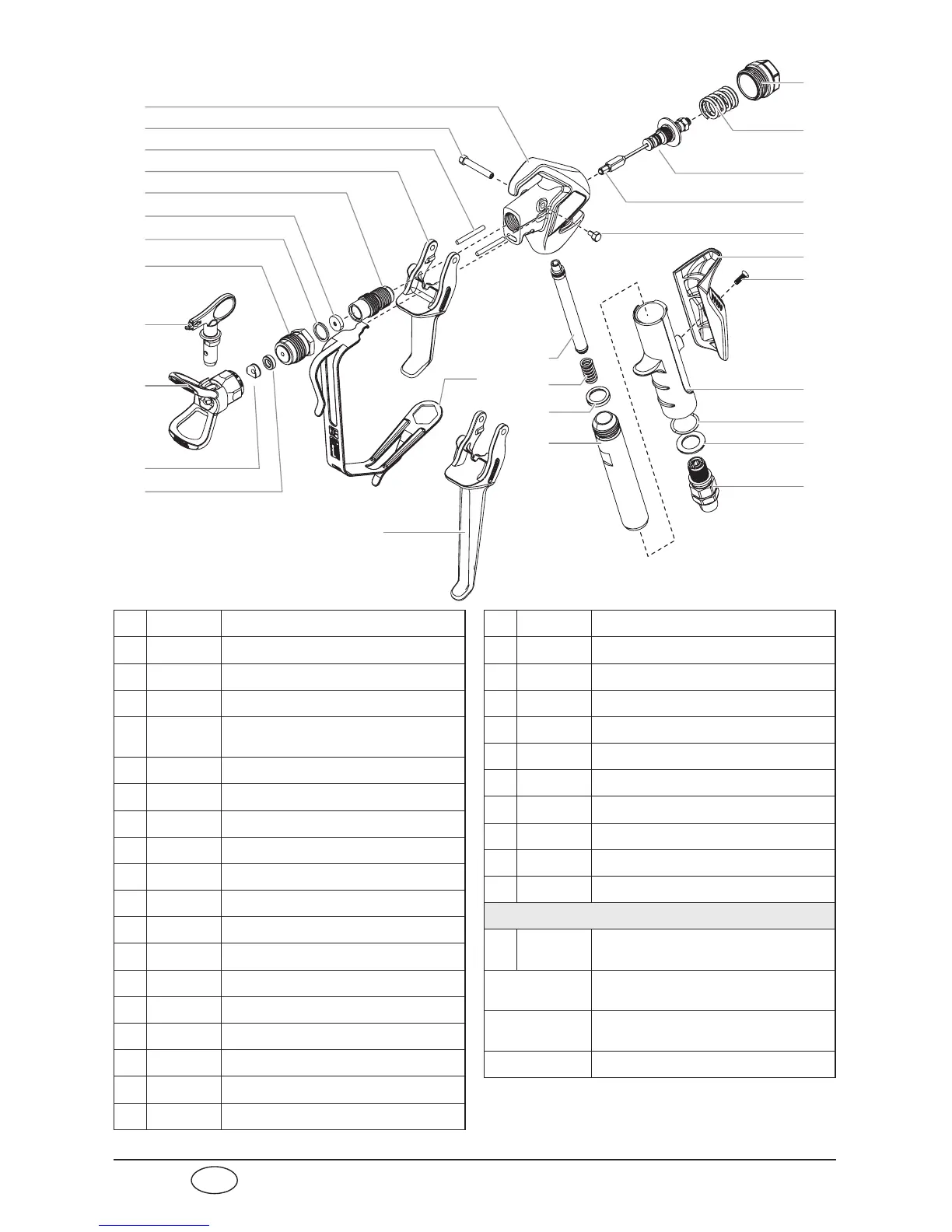

Teileliste
1
2
3
4
5
6
7
8
9
10
11
12
13
17
18
19
20
21
22
23
28
24
25
27
26
14
15
16
29
# Teil-Nr Beschreibung
1 ------ Spritzpistolenkopf
2 0538306 Abzugschraube, lang
3 0538305 Rückholstift (2)
4 0538224
Abzug und Verriegelung, Pistole für 2
Finger (beinhaltet Posten 2 und 17)
5 ------ Oberes Gehäuse
6 594-033 Sitz
7 594-006 Diusor-Rundring
8 0538322 Diuser, 7/8”
9 662-xxx Düse, komplett (mit Teil 11-12)
10 0289228 Düsenschutz, 7/8”
11 0297007 Düsendichtung
12 651-020 Dichtung
13 0538323 Abschlussdeckel
14 0538324 Packungsfeder
15 0538204 Packungsdichtung (mit Teil 16)
16 ------ Kugelventil
17 580-513 Abzugschraube, kurz
18 0538218 Handgri, mitte (beinhaltet Posten19)
# Teil-Nr Beschreibung
19 9805470 Schraube
20 0538315 Gri
21 0538342 O-ring
22 0538337 Unterlegscheibe
23 0538205 Drehgelenk (mit Teil 21-22)
24 0089958 Filter, mittlere Filterfeinheit
25 0296343 Feder
26 560-038 Gridichtung
27 0296344 Schlauch
28 0538307 Abzugbügel
29 0538222
Abzug und Verriegelung, Pistole für 4
Finger (beinhaltet Posten 2 und 17)
0538217 Satz kleiner Handgri (beinhaltet
Posten 19)
0538219 Satz großer Handgri (beinhaltet
Posten 19)
0538221 Satz Kugelventil (beinhaltet Posten 19)
