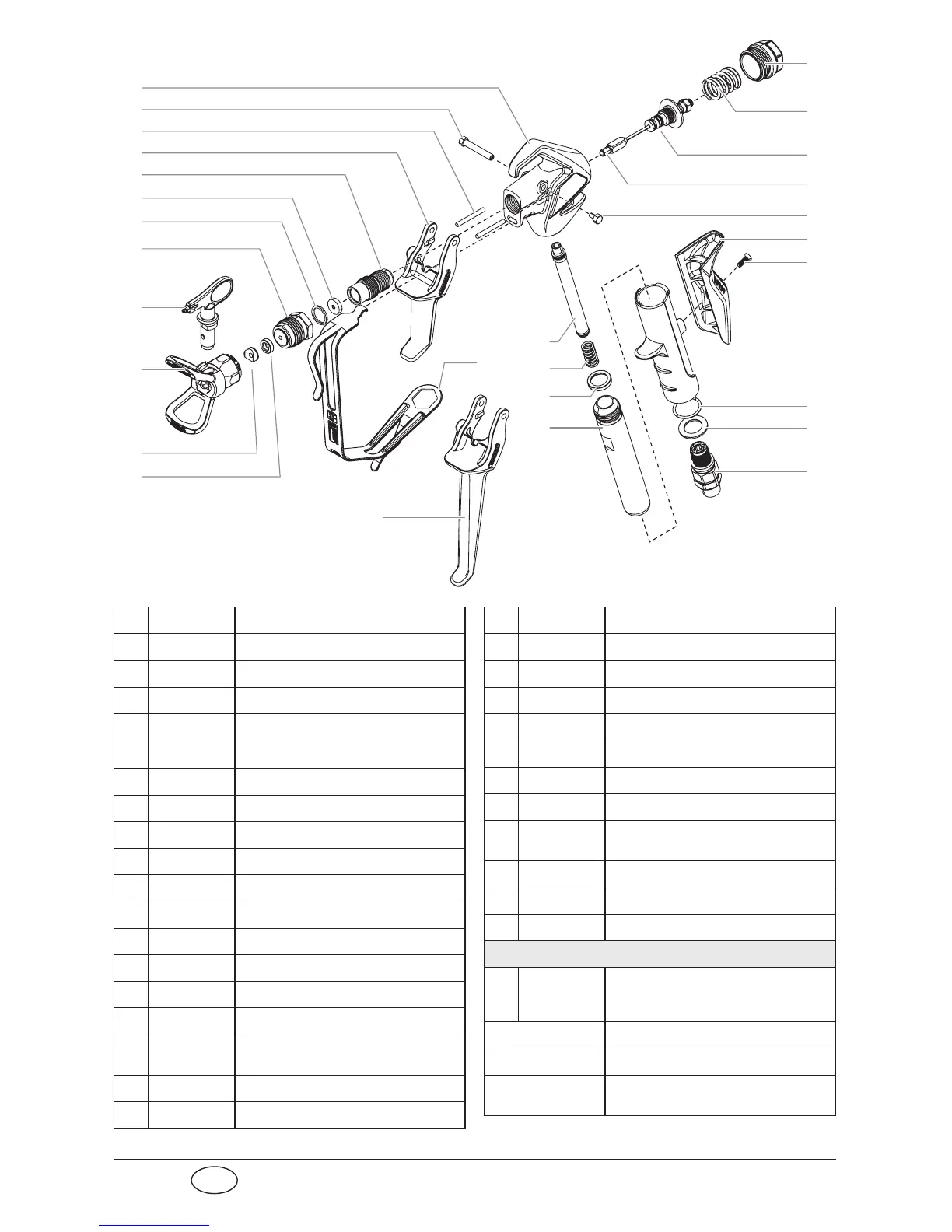

Titan RX-Pro - Liste de Pièces

24 RX-Pro
F
Liste de pièces
1
2
3
4
5
6
7
8
9
10
11
12
13
17
18
19
20
21
22
23
28
24
25
27
26
14
15
16
29
# Nº de pièce Description
1 ------ Tête du pistolet
2 0538306 Vis de détente, longue
3 0538305 Goupille de rétraction (2)
4 0538224 Détente et ensemble de verrou,
pistolet à deux doigts (inclut les
articles 2 et 17)
5 ------ Boîtier supérieur
6 594-033 Assise
7 594-006 Joint torique du diuseur
8 0538322 Diuseur, 7/8”
9 662-xxx Buse (comprend les pièces 11 et 12)
10 0289228 Protection de buse, 7/8”
11 0297007 Joint de buse
12 651-020 Joint
13 0538323 Chapeau
14 0538324 Ressort de garniture
15 0538204 Joint de garniture (comprend les
pièce 16)
16 0538221 Clapet à bille
17 580-513 Vis de détente, courte
# Nº de pièce Description
18 0538218 Poignée, moyenne (inclut l'article 19)
19 9805470 Vis
20 0538315 Poignée
21 0538342 Joint torique
22 0538337 Rondelle
23 0538205 Émerillon
24 0089958 Filtre moyen
25 0296343 Ressort (comprend les pièces 21
et 22)
26 560-038 Joint de poignée
27 0296344 Tuyau
28 0538307 Protection de la détente
29 0538222 Détente et ensemble de verrou,
pistolet à quatre doigts (inclut les
articles 2 et 17)
0538217 Petite poignée (inclut l'article 19)
0538219 Grande poignée (inclut l'article 19)
0538221 Trousse de clapet à bille (inclut
l’article 19)
