Titan RX-Pro - Elenco Componenti

40 RX-Pro
I

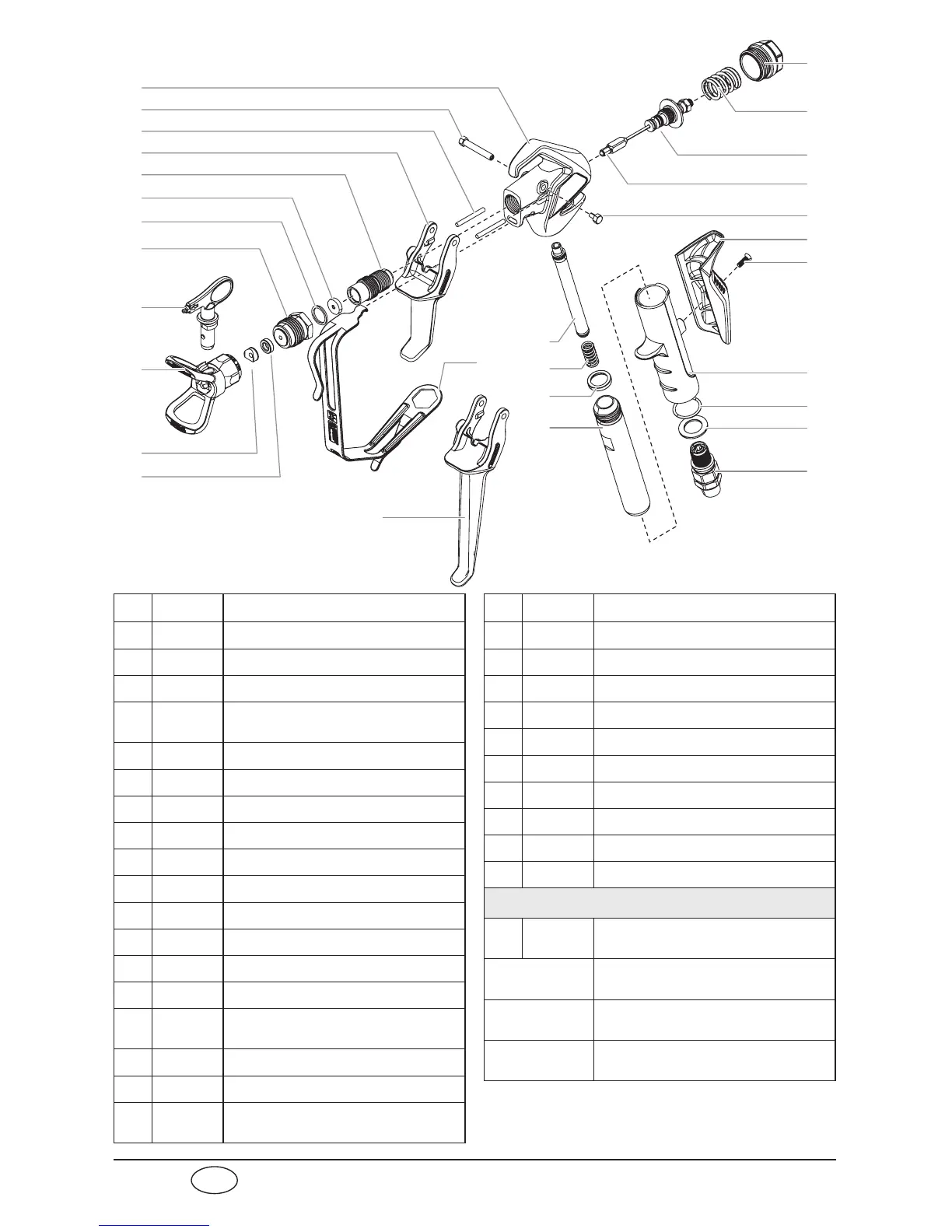

Elenco componenti
# # Pezzo Descrizione
1 ------ Testa della pistola
2 0538306 Vite del grilletto, lunga
3 0538305 Astina di comando (2)
4 0538224 Assemblaggio grilletto e sicura, pistola
a 2 dita (include gli elementi 2 e 17)
5 ------ Alloggiamento superiore
6 594-033 Appoggio
7 594-006 O ring del manicotto
8 0538322 Manicotto, 7/8”
9 662-xxx Blocco dell’ugello (inclusi articoli 9 e10)
10 0289228 Dispositivo di sicurezza dell’ugello, 7/8”
11 0297007 Premistoppa dell’ugello
12 651-020 Premistoppa
13 0538323 Coperchio dell’estremità
14 0538324 Molla di caricamento
15 0538204 Blocco del premistoppa di
caricamento
16 0538221 Valvola a sfera
17 580-513 Vite del grilletto, corta
18 0538218 Presa di impugnatura, media (include
l’elemento 19)
# # Pezzo Descrizione
19 9805470 Vite
20 0538315 Impugnatura
21 0538342 Anello di tenuta toroidale
22 0538337 Rondella
23 0538205 Perno (inclusi articoli 21 e 22)
24 0089958 Filtro, medio
25 0296343 Molla
26 560-038 Premistoppa dell’impugnatura
27 0296344 Tubo
28 0538307 Paramano
29 0538222 Assemblaggio grilletto e sicura, pistola
a 4 dita (include gli elementi 2 e 17)
0538217 Kit impugnatura piccola (include
l’elemento 19)
0538219 Kit impugnatura grande (include
l’elemento 19)
0538221 Kit valvola a sfera (include l’elemento
16)
1
2
3
4
5
6
7
8
9
10
11
12
13
17
18
19
20
21
22
23
28
24
25
27
26
14
15
16
29
